Image size does not match the measurement in camera parameters Halcon错误代码 8428

gojava gojava 博客等级 墨衍会员 · AI 创作全网分发 墨衍智能分发 本文由作者通过墨衍一键同步至各平台 1分发平台 500+累计阅读 513平均单平台 已同步平台 优快云 微信公众号 微博 知乎 掘金 百家号 博客园 抖音 小红书 你的文章也可以这样分发 墨衍会员 ¥399起/年，写一次发全网 我也要 码龄24年
关注
原创 最新推荐文章于 2026-03-17 01:04:13 发布 513 阅读 AI 写同款· GEO 优化 ›
Halcon破解授权文件 halcon破解授权文挡。。。。。。。。。。。。。。。。。。。。。。 立即下载

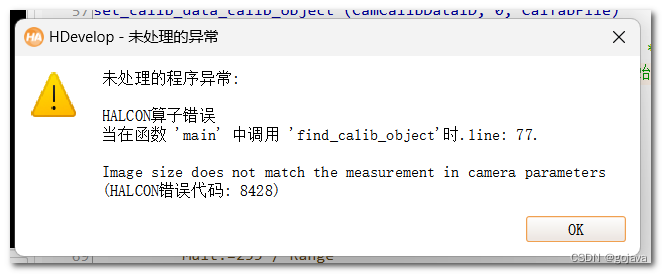

在做标定的时候，用自己采的图片，运行到下面这一行，就报上面的错

    find_calib_object (ImageScaled, CamCalibDataID, 0, 0, I, [], [])

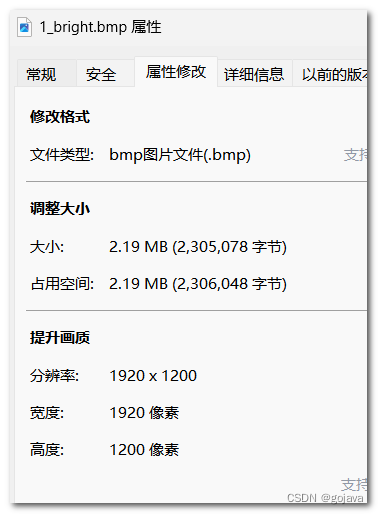

原因是在给定初始相机内参的时候错误，我是直接用了halcon自带的内参文件，这个内参文件对图片尺寸大小和我自己的不符合，如下图，这个是我的图片尺寸

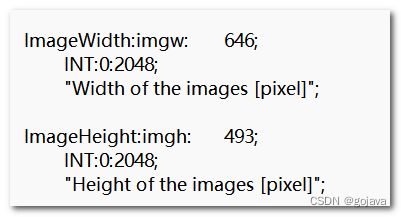

这个是halcon自动文件内给图片设定的尺寸

我们将自己的尺寸进行替换，就正常了
