keil仿真调试和logic分析

keil仿真

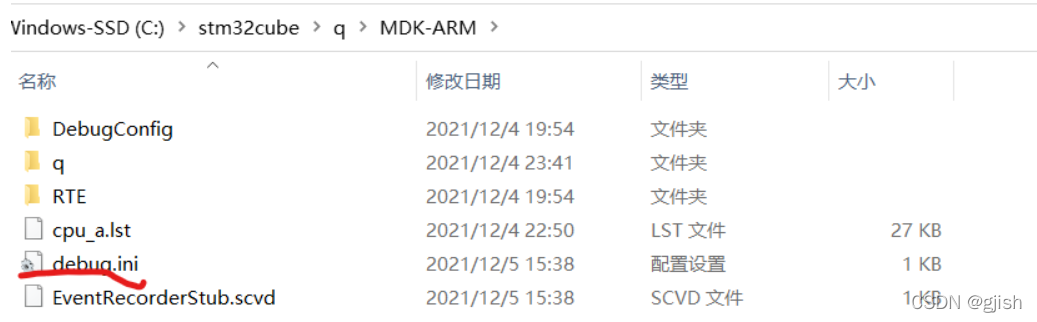

创建文件

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-BBd959tl-1638700268025)(C:\Users\无\AppData\Roaming\Typora\typora-user-images\image-20211205162943557.png)]$

加入代码

map 0x40000000, 0x40007FFF read write // APB1
map 0x40010000, 0x400157FF read write // APB2
map 0x40020000, 0x4007FFFF read write // AHB1
map 0x50000000, 0x50060BFF read write // AHB2
map 0x60000000, 0x60000FFF read write // AHB3
map 0xE0000000, 0xE00FFFFF read write // CORTEX-M4 internal peripherals

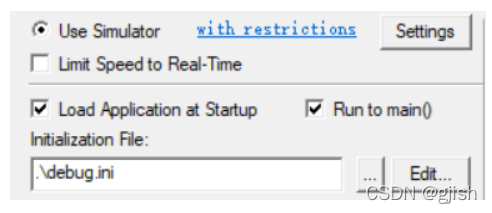

文件添加到项目中

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-y1dJrBcR-1638700268027)(C:\Users\无\AppData\Roaming\Typora\typora-user-images\image-20211205163221695.png)]$
