5.0 使用Keil的logic analyzer

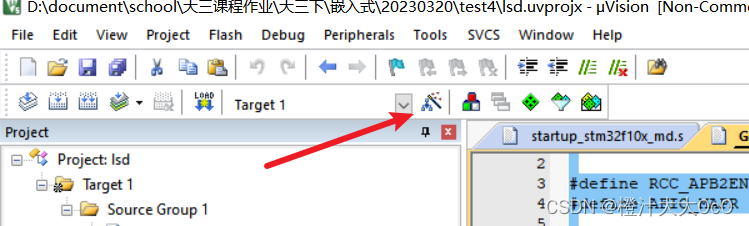

  • 点击魔术棒

在这里插入图片描述

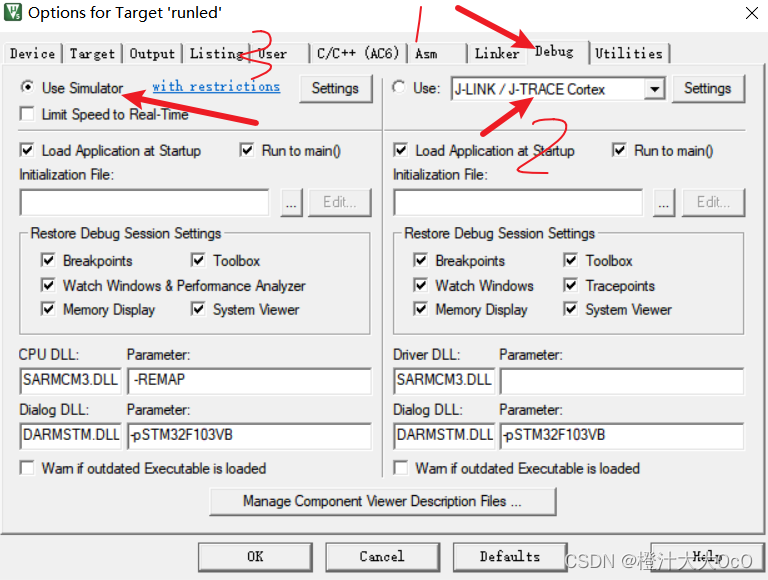

  • Debug下选上Use Simulator，然后点OK
    • 要保证右边use选的是对应板子的驱动

在这里插入图片描述

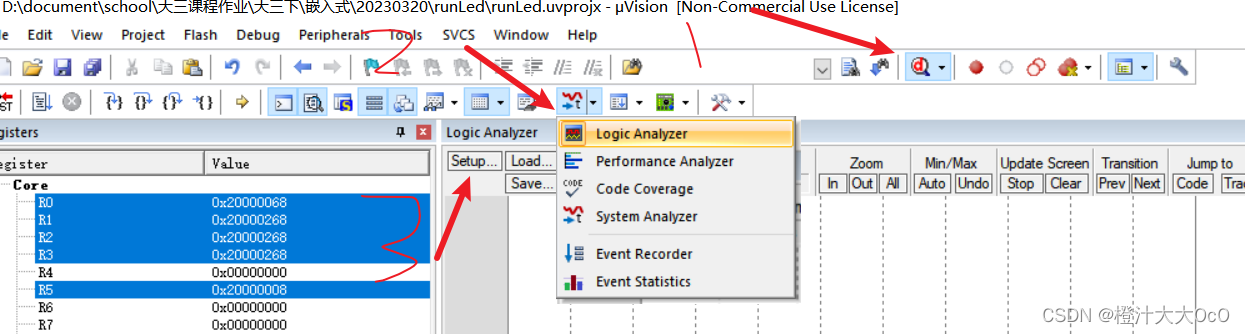

  • 点击start/stop debug session；然后迪纳基logic Analyzer，然后点击setup…

在这里插入图片描述

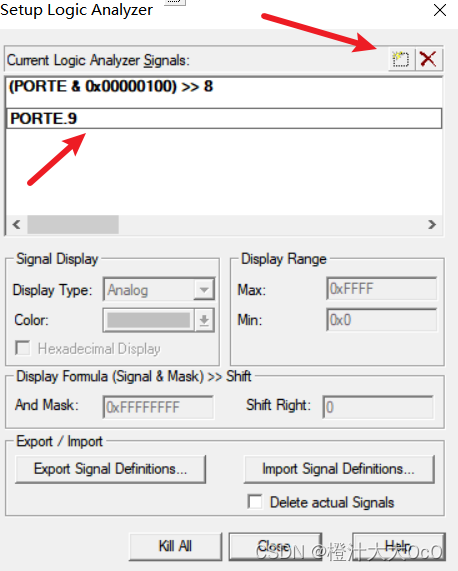

  • 点击虚框，然后输入广角，如果不能添加，那就看魔术棒的debug的参数填对没
    在这里插入图片描述

  • 添加要观察的广角，我的显示类型选的是bit。
