浏览器架构

一、进程与线程

1.进程：进程是CPU分配资源的最小单位
2.线程：线程是CPU调度的最小单位
3.进程与线程的关系：一个进程中可包含一个或多个线程，一个线程只能属于一个进程，进程中的多个线程共享该进程中的资源
4.个人理解：我们可以将进程看作是正在运行的应用程序，线程看作是这个应用程序的代码的执行器，也就是说线程是跑在进程里的，当我们运行应用程序时，CPU向该应用程序的进程分配资源，然后进程内部的线程对该进程的资源进行调度，从而完成应用程序的功能。

二、多进程的浏览器

Browser process（浏览器进程）

1.个数：1
2.作用：

• 浏览器的主进程，与用户进行交互（如标签页的前进、后退等）
• 负责各个页面的管理，创建和销毁进程

Renderer process（渲染进程）

1.个数；默认一个tab页面一个渲染进程，互不影响，渲染进程是多线程的
2.作用：

• 页面渲染
• 脚本执行
• 事件处理等

3.当我们打开一个页面时，相当于创建了一个渲染进程

网络请求进程

1.主要负责页面的网络资源加载，之前是作为一个模块运行在浏览器进程里面的，直至最近才独立出来，成为一个单独的进程。

第三方插件进程

1.个数：每种类型的插件对应一个进程，仅当使用该插件时才创建
2.作用：主要是负责插件的运行，因插件易崩溃，所以需要通过插件进程来隔离，以保证插件进程崩溃不会对浏览器和页面造成影响。

GPU进程

1.最多一个，用于3D绘制等

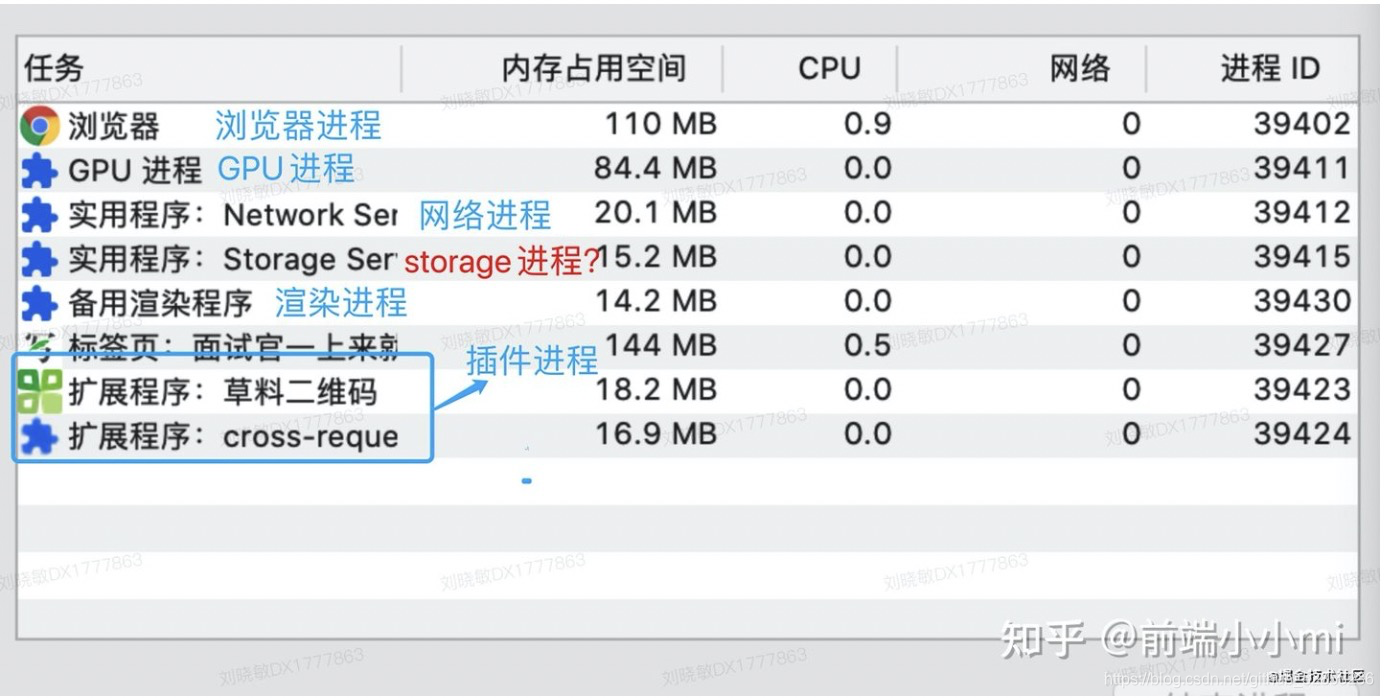

最后用其他博主的照片帮助大家理解

所以当我们打开 1 个页面至少需要 1 个网络进程、1 个浏览器进程、1 个 GPU 进程以及 1 个渲染进程，共 4 个；如果打开的页面有运行插件的话，还需要再加上 1 个插件进程。

几大进程之间的关系

 当我们在地址栏输入URL时，浏览器进程创建网络请求进程，网络请求进程去服务器获取URL对应的HTML，然后将HTML交给Renderer进程，Renderer进程对HTMl进行解析，资源中遇到网络请求创建网络请求进程进行资源请求，如果需要插件则通知Browser Process，需要Plugin Process加载插件资源，执行插件代码，Renderer解析HTML结束后，Renderer Process计算得到图像帧，并将这些图像帧交给GPU Process，GPU Process将其转化为图像，最后Browser进程将页面完整展示在屏幕上。

多进程的优势

相比于单进程浏览器，多进程有如下优点：

• 避免单个page crash影响整个浏览器
• 避免第三方插件crash影响整个浏览器
• 多进程充分利用多核优势
• 方便使用沙盒模型隔离插件等进程，提高浏览器稳定性
• 简单点理解：如果浏览器是单进程，那么某个Tab页崩溃了，就影响了整个浏览器，体验有多差；同理如果是单进程，插件崩溃了也会影响整个浏览器；而且多进程还有其它的诸多优势
• 但是，多线程也会导致内存等资源消耗也会更大

三、浏览器的Renderer process（渲染进程）

GUI渲染线程

• 负责渲染浏览器界面，解析HTML、CSS构建DOM树和Render树、布局、绘制等
• 当页面发生回流和重绘时，此线程也会运行
• 注意：GUI渲染线程与JS引擎线程是互斥的，当JS引擎执行时GUI线程会被挂起，GUI更新会被保存在一个队列中等到JS引擎空闲时立即被执行。

JS引擎线程（JS内核）

• JS引擎线程负责解析Javascript脚本，运行代码
• JS引擎一直等待着任务队列中任务的到来，然后加以处理，一个renderer进程中无论什么时候都只有一个JS线程在运行JS程序
• 同样注意，GUI渲染线程与JS引擎线程是互斥的，所以如果JS执行的时间过长，这样就会造成页面的渲染不连贯，导致页面渲染加载阻塞

事件触发线程

• 归属于浏览器内核进程而不是JS引擎，用来控制事件循环（可以理解，JS引擎自己都忙不过来，需要浏览器内核另开线程协助），它管理着一个任务队列
• 当JS引擎执行代码块如setTimeOut时（也可来自浏览器内核的其他线程,如鼠标点击、AJAX异步请求等），会将对应任务添加到事件触发线程中
• 当对应的事件符合触发条件被触发时，该线程会把事件添加到待处理队列的队尾，等待JS引擎的处理
• 注意，由于JS的单线程关系，所以这些待处理队列中的事件都得排队等待JS引擎处理（当JS引擎空闲时才会去执行）

定时触发器线程

• setInterval与setTimeout所在线程
• 浏览器定时计数器并不是由JavaScript引擎计数的,（因为JavaScript引擎是单线程的, 如果处于阻塞线程状态就会影响记计时的准确）
• 因此通过单独线程来计时并触发定时（计时完毕后，添加到事件队列中，等待JS引擎空闲后执行）
• W3C在HTML标准中规定，规定要求setTimeout中低于4ms的时间间隔算为4ms

异步http请求线程

• 在XMLHttpRequest在连接后是通过浏览器新开一个线程请求
• 将检测到状态变更时，如果设置有回调函数，异步线程就产生状态变更事件，将这个回调再放入事件队列中。再由JavaScript引擎执行。

Browser进程和Renderer进程的通信过程

• 浏览器进程接收到用户，首先需要获取页面内容（譬如通过网络下载资源），随后将该任务通过RendererHost接口传递给Render进程

• Renderer进程的Renderer接口收到消息，简单解释后，交给渲染线程，然后开始渲染
     渲染线程接收请求，加载网页并渲染网页，这其中可能需要网络请求进程获取资源和需要GPU进程来帮助渲染
     当然可能会有JS线程操作DOM（这样可能会造成回流并重绘）
     最后Render进程将结果传递给Browser进程

• Browser进程接收到结果并将结果绘制出来

JS内核中线程之间的关系

 我们知道JS是可以操作DOM元素的，如果我们在操作DOM元素的同时进行页面的渲染那么就会出现GUI线程渲染前后数据的不一致，为了防止渲染出现不可预期的结果才有了我们之前所说的，当JS引擎执行时，GUI线程会被挂起，GUI更新则会被保存在一个队列中，直到JS引擎执行完毕后，GUI线程才开始执行

JS阻塞页面加载

 由上述我们可知，如果JS引擎一直执行那么，我们的GUI线程就会一直被挂起，那么就会出现页面加载不连贯的问题，这对用户来说是不友好的，而一般导致JS持续执行的多为巨量运算，当JS引擎正在进行巨量的计算时，此时就算GUI有更新，也会被保存到队列中，等待JS引擎空闲后执行。

WebWorks

 Webworks是HTML5的新特性，MDN的官方解释是：

Web Worker为Web内容在后台线程中运行脚本提供了一种简单的方法。线程可以执行任务而不干扰用户界面
一个worker是使用一个构造函数创建的一个对象(e.g. Worker()) 运行一个命名的JavaScript文件
这个文件包含将在工作线程中运行的代码; workers 运行在另一个全局上下文中,不同于当前的window
因此，使用 window快捷方式获取当前全局的范围 (而不是self) 在一个 Worker 内将返回错误

 通俗理解就是，WebWorks是浏览器内核进程为了防止JS引擎执行巨量运算导致执行时间过长的问题，为它找的一个帮手，当JS引擎遇到巨量运算时，浏览器内核会创建一个WebWorks来执行js代码，而浏览器内核继续执行其他代码，当WebWorks执行结束后通过特定的方式通信（postMessage API，后续的文章中会提到），将执行结果返回给JS引擎

WebWorker与SharedWorker

• WebWorker只属于某个页面，不会和其他页面的Render进程（浏览器内核进程）共享，所以Chrome在Render进程中（每一个Tab页就是一个render进程）创建一个新的线程来运行Worker中的JavaScript程序。
• SharedWorker是浏览器所有页面共享的，不能采用与Worker同样的方式实现，因为它不隶属于某个Render进程，可以为多个Render进程共享使用，所以Chrome浏览器为SharedWorker单独创建一个进程来运行JavaScript程序，在浏览器中每个相同的JavaScript只存在一个SharedWorker进程，不管它被创建多少次。
• 本质上就是进程和线程的区别。SharedWorker由独立的进程管理，WebWorker只是属于render进程下的一个线程

基于Chrome浏览器的GUI线程渲染流程（后续更新）

从Event Loop谈JS的运行机制（后续更新）
