ROS创建机器人小车

本篇博文主要介绍如何在ROS上面创建机器人小车，因不明白rviz的使用，在多次成功创建后也无法显示，文末将附上该问题的解决方法。
一、在终端中进入catkin_ws/src/目录下，运行如下命令创建包；

catkin_create_pkg smartcar  std_msgs rospy roscpp urdf

二、进入smartcar目录下，并创建urdf目录（命令：mkdir urdf），进入urdf目录并创建smartcar.urdf，粘贴如下代码：

<?xml version="1.0"?>
<robot name="smartcar">
  <link name="base_link">
    <visual>
      <geometry>
        <box size="0.25 .16 .05"/>
    </geometry>
    <origin rpy="0 0 1.57075" xyz="0 0 0"/>
    <material name="blue">
        <color rgba="0 0 .8 1"/>
    </material>
    </visual>
</link>

<link name="right_front_wheel">
    <visual>
      <geometry>
        <cylinder length=".02" radius="0.025"/>
      </geometry>
      <material name="black">
        <color rgba="0 0 0 1"/>
      </material>
    </visual>
  </link>

  <joint name="right_front_wheel_joint" type="continuous">
    <axis xyz="0 0 1"/>
    <parent link="base_link"/>
    <child link="right_front_wheel"/>
    <origin rpy="0 1.57075 0" xyz="0.08 0.1 -0.03"/>
    <limit effort="100" velocity="100"/>
    <joint_properties damping="0.0" friction="0.0"/>
  </joint>

  <link name="right_back_wheel">
    <visual>
      <geometry>
        <cylinder length=".02" radius="0.025"/>
      </geometry>
      <material name="black">
        <color rgba="0 0 0 1"/>
      </material>
    </visual>
  </link>

  <joint name="right_back_wheel_joint" type="continuous">
    <axis xyz="0 0 1"/>
    <parent link="base_link"/>
    <child link="right_back_wheel"/>
    <origin rpy="0 1.57075 0" xyz="0.08 -0.1 -0.03"/>
    <limit effort="100" velocity="100"/>
    <joint_properties damping="0.0" friction="0.0"/>
</joint>

<link name="left_front_wheel">
    <visual>
      <geometry>
        <cylinder length=".02" radius="0.025"/>
      </geometry>
      <material name="black">
        <color rgba="0 0 0 1"/>
      </material>
    </visual>
  </link>

  <joint name="left_front_wheel_joint" type="continuous">
    <axis xyz="0 0 1"/>
    <parent link="base_link"/>
    <child link="left_front_wheel"/>
    <origin rpy="0 1.57075 0" xyz="-0.08 0.1 -0.03"/>
    <limit effort="100" velocity="100"/>
    <joint_properties damping="0.0" friction="0.0"/>
  </joint>

  <link name="left_back_wheel">
    <visual>
      <geometry>
        <cylinder length=".02" radius="0.025"/>
      </geometry>
      <material name="black">
        <color rgba="0 0 0 1"/>
      </material>
    </visual>
  </link>

  <joint name="left_back_wheel_joint" type="continuous">
    <axis xyz="0 0 1"/>
    <parent link="base_link"/>
    <child link="left_back_wheel"/>
    <origin rpy="0 1.57075 0" xyz="-0.08 -0.1 -0.03"/>
    <limit effort="100" velocity="100"/>
    <joint_properties damping="0.0" friction="0.0"/>
  </joint>

  <link name="head">
    <visual>
      <geometry>
        <box size=".02 .03 .03"/>
      </geometry>
      <material name="white">
          <color rgba="1 1 1 1"/>
      </material>
    </visual>
  </link>

  <joint name="tobox" type="fixed">
    <parent link="base_link"/>
    <child link="head"/>
    <origin xyz="0 0.08 0.025"/>
  </joint>
</robot>

三、返回smartcar目录，创建launch目录，进入该目录下创建display.launch文件，并粘贴如下代码：

<launch>
    <arg name="model" />
    <arg name="gui" default="False" />
    <param name="robot_description" textfile="$(find smartcar)/urdf/smartcar.urdf" />
    <param name="use_gui" value="$(arg gui)"/>
    <node name="joint_state_publisher" pkg="joint_state_publisher" type="joint_state_publisher" >
    </node>
    <node name="robot_state_publisher" pkg="robot_state_publisher" type="state_publisher" />
    <node name="rviz" pkg="rviz" type="rviz" args="-d $(find urdf_tutorial)/urdf.rviz" />
</launch>

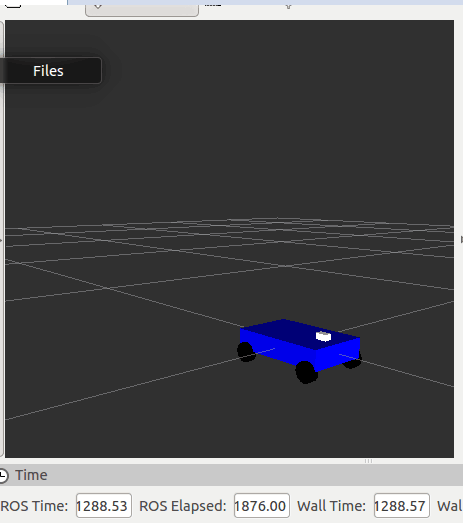

四、运行如下命令即可看到创建的机器人小车：

roslaunch smartcar display.launch gui:=true

创建小车模型已经有很多非常优秀的博文了，因此本篇博文重点为解决如下问题：

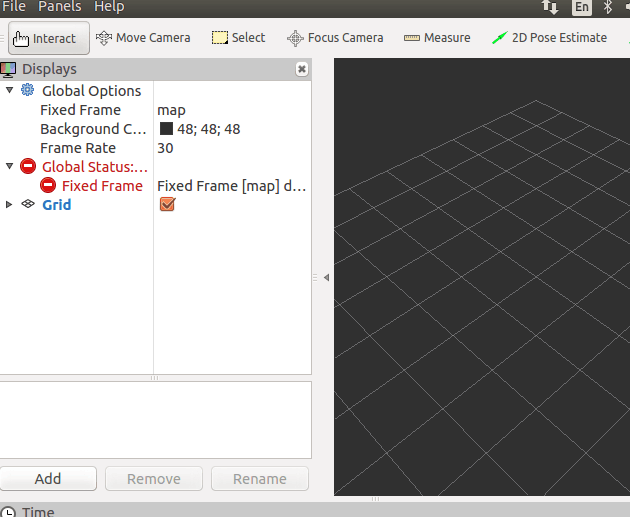

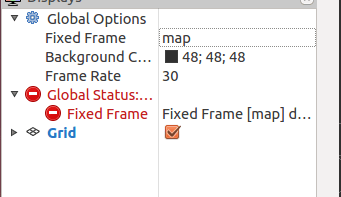

若在运行命令后，rviz显示如下所示：

则可按如下步骤进行解决：

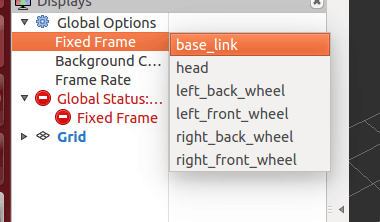

一、点击map位置，选择base_link；


二、点击下方Add按钮，添加RobotModel
