浅谈浏览器架构、单线程js、事件循环、消息队列、宏任务和微任务

关键词：多进程、单线程、事件循环、消息队列、宏任务、微任务

看到这些词仿佛比较让人摸不着头脑，其实在我们的日常开发中，早就和他们打过交道了。

我来举几个常见的例子：

• 我执行了一段js，页面就卡了挺久才有响应
• 我触发了一个按钮的click事件，click事件处理器做出了响应
• 我用setTimeout(callback, 1000)给代码加了1s的延时，1秒里发生了很多事情，然后功能正常了
• 我用setInterval(callback, 100)给代码加了100ms的时间轮训，直到期待的那个变量出现再执行后续的代码，并且结合setTimeout删除这个定时器
• 我用Promise，async/await顺序执行了异步代码
• 我用EventEmitter、new Vue()做事件广播订阅
• 我用MutationObserver监听了DOM更新
• 我手写了一个Event类做事件的广播订阅
• 我用CustomEvent创建了自定义事件
• 我·······

其实上面举的这些click, setTimeout, setInterval, Promise，async/await, EventEmitter, MutationObserver, Event类, CustomEvent与多进程、单线程、事件循环、消息队列、宏任务、微任务或多或少的都有所联系。

而且也与浏览器的运行原理有一些关系，作为每天在浏览器里辛勤耕耘的前端工程师们，浏览器的运行原理（多进程、单线程、事件循环、消息队列、宏任务、微任务）可以说是必须要掌握的内容了，不仅对面试有用，对手上负责的开发工作也有很大的帮助。

• 浅谈浏览器架构
  • 浏览器可以是哪种架构？
  • 如何理解Chrome的多进程架构？
  • 前端最核心的渲染进程包含哪些线程？
    • 主线程（Main thread）(下载资源、执行js、计算样式、进行布局、绘制合成)
    • 光栅线程（Raster thread）
    • 合成线程（Compositor thread）
    • 工作线程（Worker thread）
• 浅谈单线程js
  • js引擎图
  • 什么是单线程js？
  • 单线程js属于浏览器的哪个进程？
  • js为什么要设计成单线程的？
• 事件循环与消息队列
  • 什么是事件循环？
  • 什么是消息队列？
  • 如何实现一个 EventEmitter（支持 on,once,off,emit）？
• 宏任务和微任务
  • 哪些属于宏任务？
  • 哪些属于微任务？
  • 事件循环，消息队列与宏任务、微任务之间的关系是什么？
  • 微任务添加和执行流程示意图
• 浏览器页面循环系统原理图
  • 消息队列和事件循环
  • setTimeout
  • XMLHttpRequest
  • 宏任务
• 参考资料

浅谈Chrome架构

浏览器可以是哪种架构？

浏览器本质上也是一个软件，它运行于操作系统之上，一般来说会在特定的一个端口开启一个进程去运行这个软件，开启进程之后，计算机为这个进程分配CPU资源、运行时内存，磁盘空间以及网络资源等等，通常会为其指定一个PID来代表它。

先来看看我的机器上运行的微信和Chrome的进程详情：

软件	CPU(%)	线程	PID	内存	端口
微信	0.1	46	587	555MB	124301
Chrome	7.9	48	481	603MB	1487

如果自己设计一个浏览器，浏览器可以是那种架构呢？

• 单进程架构（线程间通信）
• 多进程架构（进程间IPC通信）

如果浏览器单进程架构的话，需要在一个进程内做到网络、调度、UI、存储、GPU、设备、渲染、插件等等任务，通常来说可以为每个任务开启一个线程，形成单进程多线程的浏览器架构。

但是由于这些功能的日益复杂，例如将网络，存储，UI放在一个线程中的话，执行效率和性能越来越低下，不能再向下拆分出类似“线程”的子空间。

因此，为了逐渐强化浏览器的功能，于是产生了多进程架构的浏览器，可以将网络、调度、UI、存储、GPU、设备、渲染、插件等等任务分配给多个单独的进程，在每一个单独的进程内，又可以拆分出多个子线程，极大程度地强化了浏览器。

如何理解Chrome的多进程架构？

Chrome作为浏览器届里的一哥，他也是多进程IPC架构的。

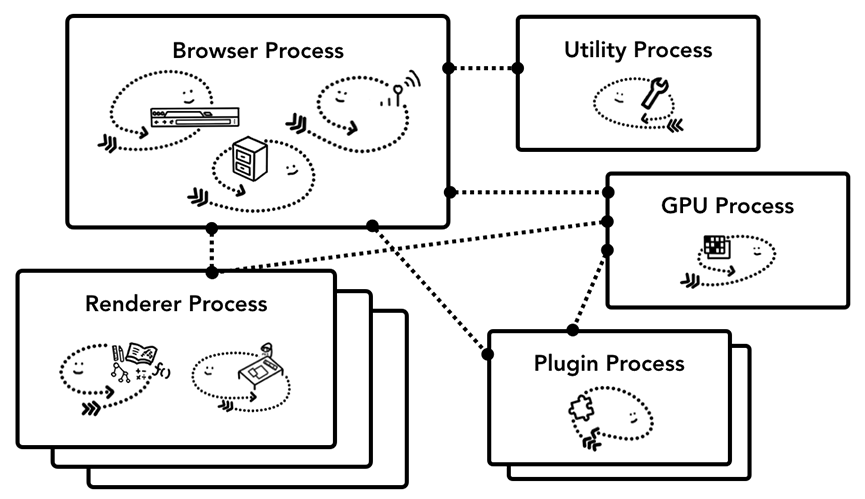

Chrome多进程架构主要包括以下4个进程：

• Browser进程（负责地址栏、书签栏、前进后退、网络请求、文件访问等）
• Renderer进程（负责一个Tab内所有和网页渲染有关的所有事情，是最核心的进程）
• GPU进程（负责GPU相关的任务）
• Plugin进程（负责Chrome插件相关的任务）

Chrome 多进程架构的优缺点
优点

• 每一个Tab就是要给单独的进程
• 由于每个Tab都有自己独立的Renderer进程，因此某一个Tab出问题不会影响其它Tab
  缺点
• Tab间内存不共享，不同进程内存包含相同内容

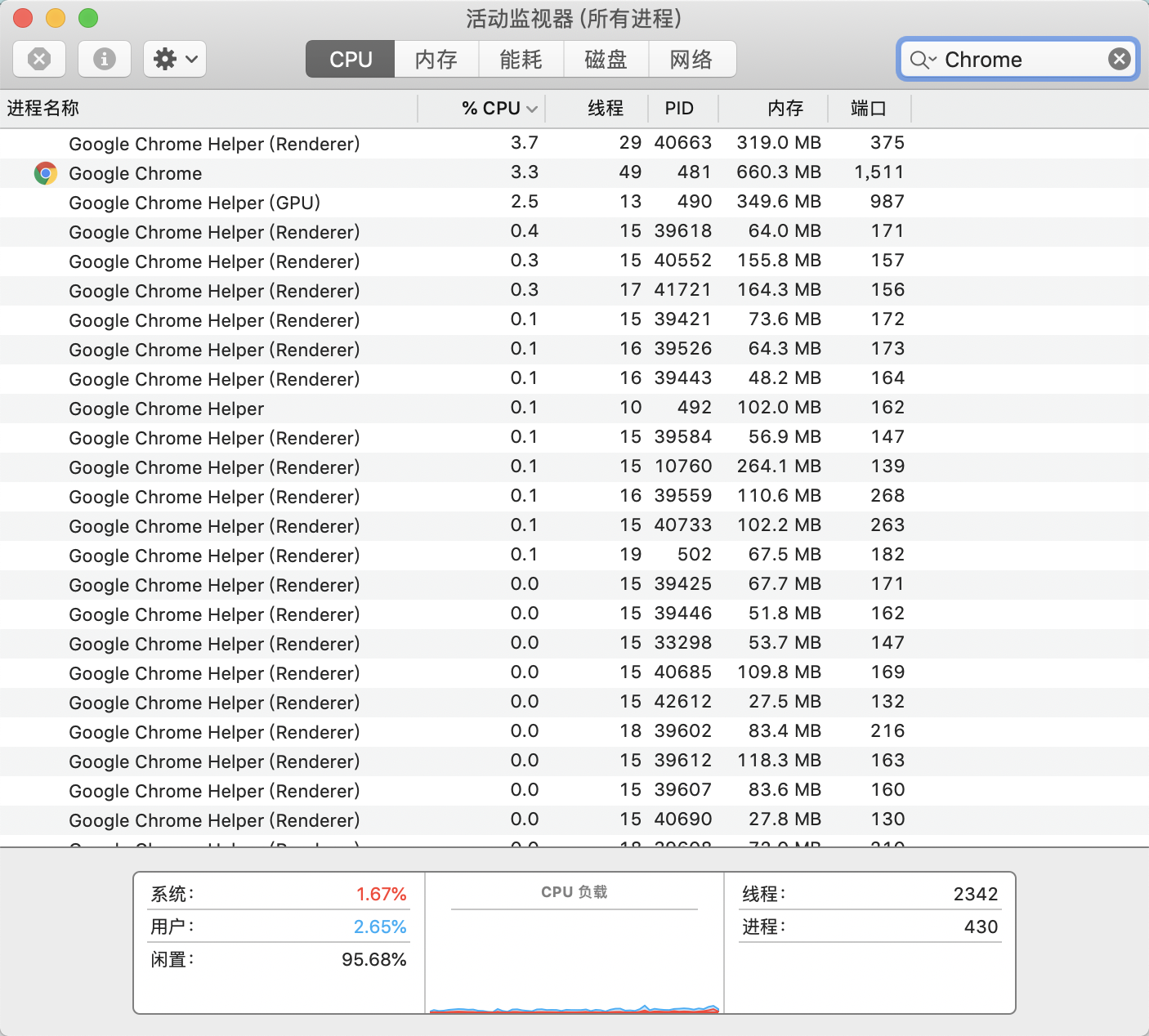

Chrome多进程架构实锤图

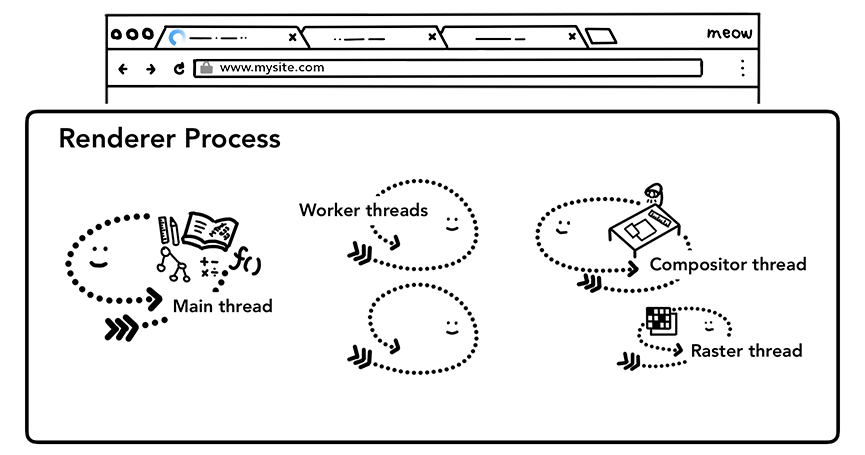

前端最核心的渲染（Renderer）进程包含哪些线程？

渲染进程主要包括4个线程：

• 主线程（Main thread）(下载资源、执行js、计算样式、进行布局、绘制合成)
• 光栅线程（Raster thread）
• 合成线程（Compositor thread）
• 工作线程（Worker thread）

渲染进程的主线程知识点：

• 下载资源：主线程可以通过Browser进程的network线程下载图片，css，js等渲染DOM需要的资源文件
• 执行JS：主线程在遇到<script>标签时，会下载并且执行js，执行js时，为了避免改变DOM的结构，解析HTML停滞，js执行完成后继续解析HTML。正是因为JS执行会阻塞UI渲染，而JS又是浏览器的一哥，因此浏览器常常被看做是单线程的。
• 计算样式：主线程会基于CSS选择器或者浏览器默认样式去进行样式计算，最终生成Computed Style
• 进行布局：主线程计算好样式以后，可以确定元素的位置信息以及盒模型信息，对元素进行布局
• 进行绘制：主线程根据先后顺序以及层级关系对元素进行渲染，通常会生成多个图层
• 最终合成：主线程将渲染后的多个frame（帧）合成，类似flash的帧动画和PS的图层

渲染进程的主线程细节可以查阅Chrome官方的博客：Inside look at modern web browser (part 3)和Rendering Performance

渲染进程的合成线程知识点：

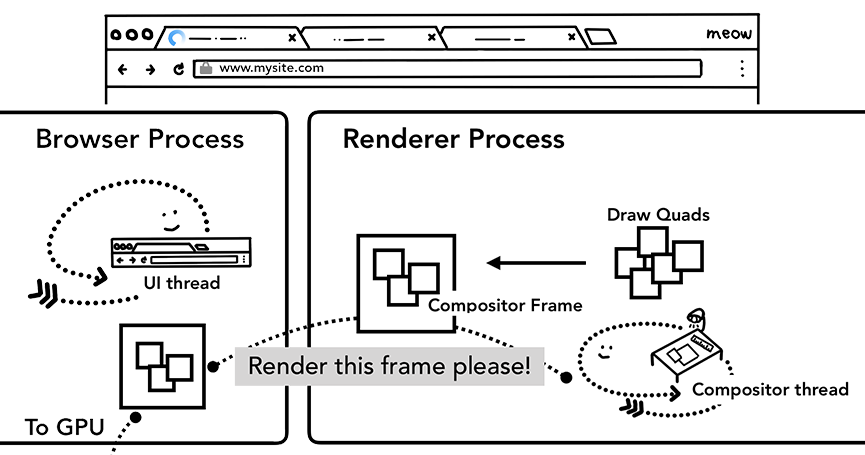

• 浏览器滚动时，合成线程会创建一个新的合成帧发送给GPU
• 合成线程工作与主线程无关，不用等待样式计算或者JS的执行，因此合成线程相关的动画比涉及到主线程重新计算样式和js的动画更加流畅

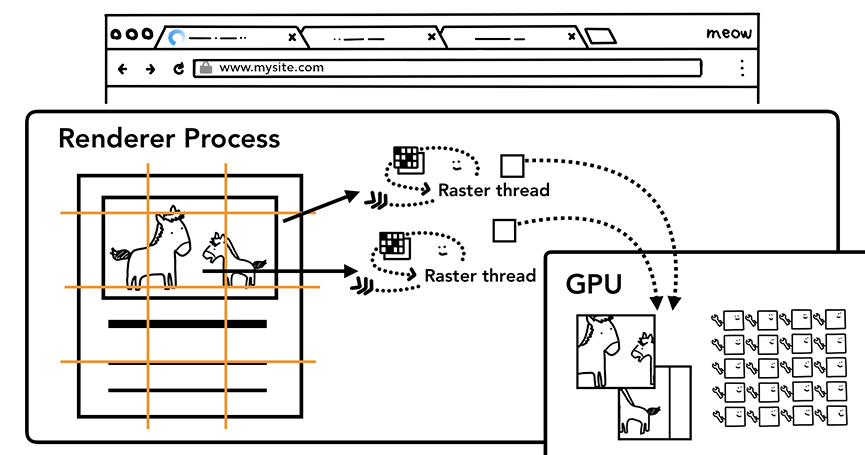

下面来看下主线程、合成线程和光栅线程一起作用的过程

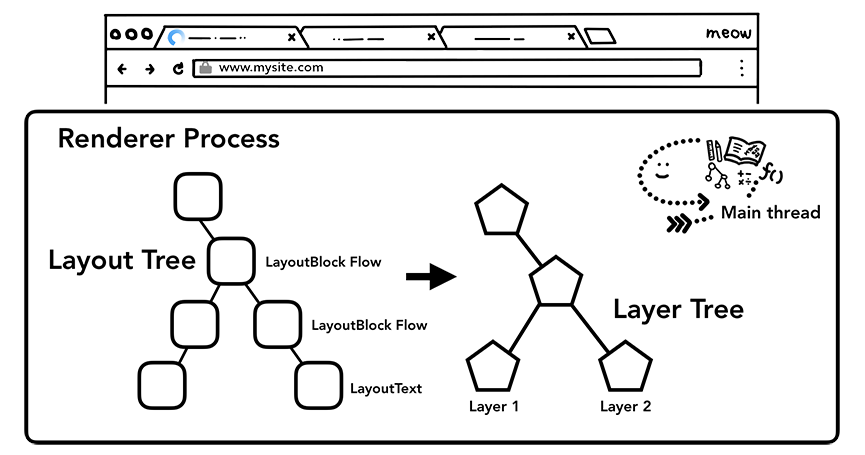

1.主线程主要遍历布局树生成层树

2.栅格线程栅格化磁贴到GPU

3.合成线程将磁贴合成帧并通过IPC传递给Browser进程，显示在屏幕上

图片引自Chrome官方博客：Inside look at modern web browser (part 3)

浅谈单线程js

js引擎图

应用程序（实现）	方言和最后版本	ECMAScript版本
Google Chrome，V8引擎	JavaScript	ECMA-262，版本6
Mozilla Firefox，Gecko排版引擎，SpiderMonkey和Rhino	JavaScript 1.8.5	ECMA-262，版本6
Safari，Nitro引擎	JavaScript	ECMA-262，版本6
Microsoft Edge，Chakra引擎	JavaScript	EMCA-262，版本6
Opera，Carakan引擎（改用V8之前）	一些JavaScript 1.5特性及一些JScript扩展[12]	ECMA-262，版本5.1
KHTML排版引擎，KDE项目的Konqueror	JavaScript 1.5	ECMA-262，版本3
Adobe Acrobat	JavaScript 1.5	ECMA-262，版本3
OpenLaszlo	JavaScript 1.4	ECMA-262，版本3
Max/MSP	JavaScript 1.5	ECMA-262，版本3
ANT Galio 3	JavaScript 1.5附带RMAI扩展	ECMA-262，版本3

什么是单线程js？

如果仔细阅读过第一部分“谈谈浏览器架构”的话，这个答案其实已经非常显而易见了。
在”前端最核心的渲染进程包含哪些线程？“这里我们提到了主线程（Main thread）(下载资源、执行js、计算样式、进行布局、绘制合成，注意其中的执行js，这里其实已经明确告诉了我们Chrome中JavaScript运行的位置。

那么Chrome中JavaScript运行的位置在哪里呢？

渲染进程（Renderer Process）中的主线程（Main Thread）

单线程js属于浏览器的哪个进程？

单线程的js -> 主线程（Main Thread）-> 渲染进程（Renderer Process）

js为什么要设计成单线程的？

其实更为严谨的表述是：“浏览器中的js执行和UI渲染是在一个线程中顺序发生的。”

这是因为在渲染进程的主线程在解析HTML生成DOM树的过程中，如果此时执行JS，主线程会主动暂停解析HTML，先去执行JS，等JS解析完成后，再继续解析HTML。

那么为什么要“主线程会主动暂停解析HTML，先去执行JS，再继续解析HTML呢”？

这是主线程在解析HTML生成DOM树的过程中会执行style，layout，render以及composite的操作，而JS可以操作DOM，CSSOM，会影响到主线程在解析HTML的最终渲染结果，最终页面的渲染结果将变得不可预见。

如果主线程一边解析HTML进行渲染，JS同时在操作DOM或者CSSOM，结果会分为以下情况：

• 以主线程解析HTML的渲染结果为准
• 以JS同时在操作DOM或者CSSOM的渲染结果为准

考虑到最终页面的渲染效果的一致性，所以js在浏览器中的实现，被设计成为了JS执行阻塞UI渲染型。

事件循环

什么是事件循环？

事件循环英文名叫做Event Loop，是一个在前端届老生常谈的话题。
我也简单说一下我对事件循环的认识：

事件循环可以拆为“事件”+“循环”。
先来聊聊“事件”：

如果你有一定的前端开发经验，对于下面的“事件”一定不陌生：

• click、mouseover等等交互事件
• 事件冒泡、事件捕获、事件委托等等
• addEventListener、removeEventListener()
• CustomEvent（自定义事件实现自定义交互）
• EventEmitter、EventBus（on，emit，once，off，这种东西经常出面试题）
• 第三方库的事件系统

有事件，就有事件处理器：在事件处理器中，我们会应对这个事件做一些特殊操作。

那么浏览器怎么知道有事件发生了呢？怎么知道用户对某个button做了一次click呢？

如果我们的主线程只是静态的，没有循环的话，可以用js伪代码将其表述为：

function mainThread() {
     console.log("Hello World！");
     console.log("Hello JavaScript！");
}
mainThread();

执行完一次mainThread()之后，这段代码就无效了，mainThread并不是一种激活状态，对于I/O事件是没有办法捕获到的。

因此对事件加入了“循环”，将渲染进程的主线程变为激活状态，可以用js伪代码表述如下：

// click event
function clickTrigger() {
    return "我点击按钮了"
}
// 可以是while循环
function mainThread(){
    while(true){
        if(clickTrigger()) { console.log(“通知click事件监听器”) }
        clickTrigger = null;
     }
}
mainThread();

也可以是for循环

for(;;){
    if(clickTrigger()) { console.log(“通知click事件监听器”) }
    clickTrigger = null;
}

在事件监听器中做出响应：

button.addEventListener('click', ()=>{
    console.log("多亏了事件循环，我（浏览器）才能知道用户做了什么操作");
})

什么是消息队列？

消息队列可以拆为“消息”+“队列”。
消息可以理解为用户I/O；队列就是先进先出的数据结构。
而消息队列，则是用于连接用户I/O与事件循环的桥梁。

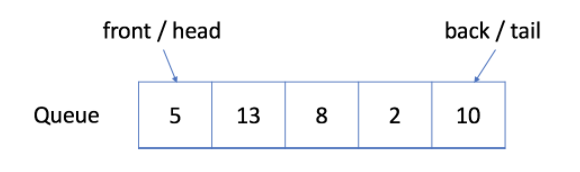

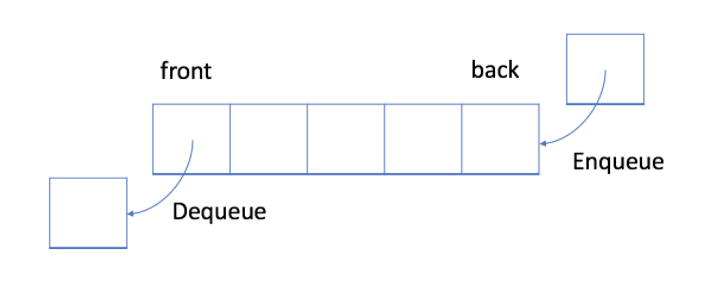

队列数据结构图

入队出队图

在js中，如何发现出队列FIFO的特性？

下面这个结构大家都熟悉，瞬间体现出队列FIFO的特性。

// 定义一个队列
let queue = [1,2,3];
// 入队
queue.push(4); // queue[1,2,3,4]
// 出队
queue.shift(); // 1 queue [2,3,4]

假设用户做出了"click button1",“click button3”,"click button 2"的操作。
事件队列定义为：

const taskQueue = ["click button1","click button3","click button 2"];
while(taskQueue.length>0){
    taskQueue.shift(); // 任务依次出队
}

任务依次出队：
“click button1”
“click button3”
“click button 2”

此时由于mainThread有事件循环，它会被浏览器渲染进程的主线程事件循环系统捕获，并在对应的事件处理器做出响应。

button1.addEventListener('click', ()=>{
    console.log("click button1");
})
button2.addEventListener('click', ()=>{
    console.log("click button 2");
})
button3.addEventListener('click', ()=>{
   console.log("click button3")
})

依次打印：“click button1”，“click button3”，“click button 2”。

因此，可以将消息队列理解为连接用户I/O操作和浏览器事件循环系统的任务队列。

如何实现一个 EventEmitter（支持 on,once,off,emit）？

/**
 * 说明：简单实现一个事件订阅机制，具有监听on和触发emit方法
 * 示例：
 * on(event, func){ ... }
 * emit(event, ...args){ ... }
 * once(event, func){ ... }
 * off(event, func){ ... }
 * const event = new EventEmitter();
 * event.on('someEvent', (...args) => {
 *     console.log('some_event triggered', ...args);
 * });
 * event.emit('someEvent', 'abc', '123');
 * event.once('someEvent', (...args) => {
 *     console.log('some_event triggered', ...args);
 * });
 * event.off('someEvent', callbackPointer); // callbackPointer为回调指针，不能是匿名函数
 */

class EventEmitter {
  constructor() {
    this.listeners = [];
  }
  on(event, func) {
    const callback = (listener) => listener.name === event;
    const idx = this.listeners.findIndex(callback);
    if (idx === -1) {
      this.listeners.push({
        name: event,
        callbacks: [func],
      });
    } else {
      this.listeners[idx].callbacks.push(func);
    }
  }
  emit(event, ...args) {
    if (this.listeners.length === 0) return;
    const callback = (listener) => listener.name === event;
    const idx = this.listeners.findIndex(callback);
    if (idx === -1) return;
    const listener = this.listeners[idx];

    if (listener.isOnce) {
      listener.callbacks[0](...args);
      this.listeners.splice(idx, 1);
    } else {
      listener.callbacks.forEach((cb) => {
        cb(...args);
      });
    }
  }
  once(event, func) {
    const callback = (listener) => listener.name === event;
    let idx = this.listeners.findIndex(callback);
    if (idx !== -1) return;
    this.listeners.push({
      name: event,
      callbacks: [func],
      isOnce: true,
    });
  }
  off(event, func) {
    if (this.listeners.length === 0) return;
    const callback = (listener) => listener.name === event;
    let idx = this.listeners.findIndex(callback);
    if (idx === -1) return;
    let callbacks = this.listeners[idx].callbacks;
    for (let i = 0; i < callbacks.length; i++) {
      if (callbacks[i] === func) {
        callbacks.splice(i, 1);
        break;
      }
    }
  }
}

// let event = new EventEmitter();
// let onceCallback = (...args) => {
//   console.log("once_event triggered", ...args);
// };
// let onceCallback1 = (...args) => {
//   console.log("once_event 1 triggered", ...args);
// };
// // once仅监听一次
// event.once("onceEvent", onceCallback);
// event.once("onceEvent", onceCallback1);
// event.emit("onceEvent", "abc", "123");
// event.emit("onceEvent", "abc", "456");

// let onCallback = (...args) => {
//   console.log("on_event triggered", ...args);
// };
// let onCallback1 = (...args) => {
//   console.log("on_event 1 triggered", ...args);
// };
// event.on("onEvent", onCallback);
// event.on("onEvent", onCallback1);
// event.emit("onEvent", "abc", "123");
// // off销毁指定回调
// event.off("onEvent", onCallback);
// event.emit("onEvent", "abc", "123");

宏任务和微任务

• 哪些属于宏任务？
• 哪些属于微任务？
• 事件循环，消息队列与宏任务、微任务之间的关系是什么？
• 微任务添加和执行流程示意图

哪些属于宏任务？

• setTimeout
• setInterval
• setImmediate
• requestAnimationFrame
• I/O
• UI渲染

哪些属于微任务？

• Promise
• MutationObserver
• process.nextTick
• queueMicrotask

事件循环，消息队列与宏任务、微任务之间的关系是什么？

• 宏任务入队消息队列，可以将消息队列理解为宏任务队列
• 每个宏任务内有一个微任务队列，执行过程中微任务入队当前宏任务的微任务队列
• 宏任务微任务队列为空时才会执行下一个宏任务
• 事件循环捕获队列出队的宏任务和微任务并执行

事件循环会不断地处理消息队列出队的任务，而宏任务指的就是入队到消息队列中的任务，每个宏任务都有一个微任务队列，宏任务在执行过程中，如果此时产生微任务，那么会将产生的微任务入队到当前的微任务队列中，在当前宏任务的主要任务完成后，会依次出队并执行微任务队列中的任务，直到当前微任务队列为空才会进行下一个宏任务。

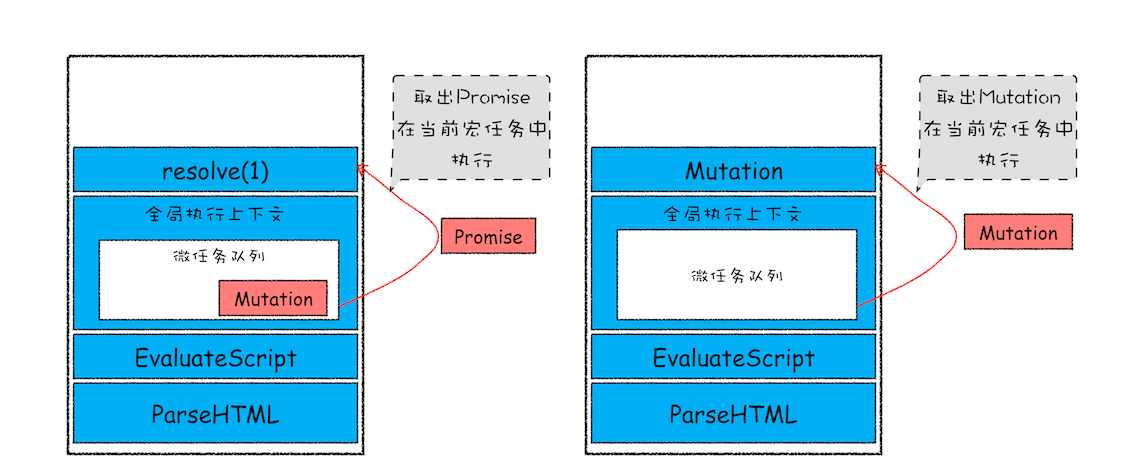

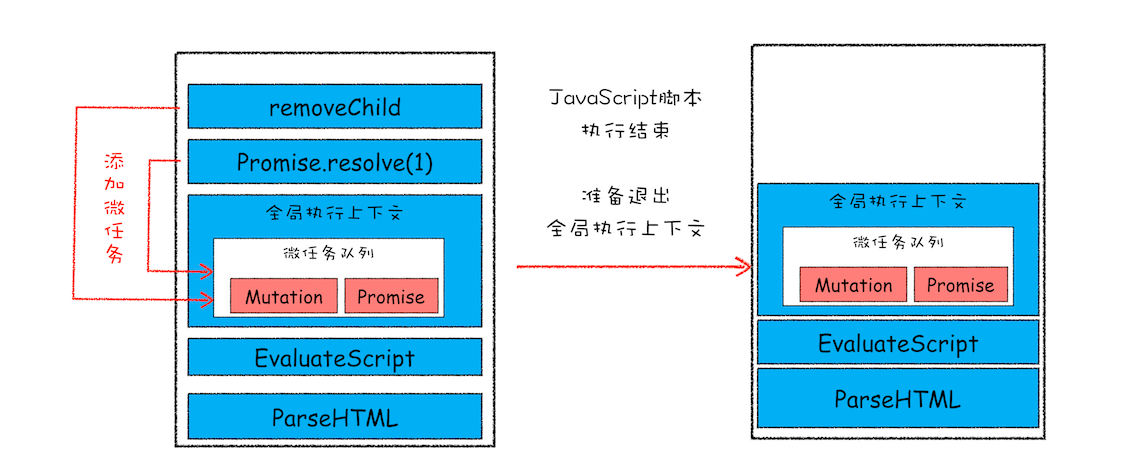

微任务添加和执行流程示意图

假设在执行解析HTML这个宏任务的过程中，产生了Promise和MutationObserver这两个微任务。

// parse HTML···
Promise.resolve();
removeChild();

微任务队列会如何表现呢？

图片引自：极客时间的《浏览器工作原理与实践》

过程可以拆为以下几步：

1. 主线程执行JS Promise.resolve(); removeChild();
2. parseHTML宏任务暂停
3. Promise和MutationObserver微任务入队到parseHTML宏任务的微任务队列
4. 微任务1 Promise.resolve()执行
5. 微任务2 removeChild();执行
6. 微任务队列为空，parseHTML宏任务继续执行
7. parseHTML宏任务完成，执行下一个宏任务

浏览器页面循环系统原理图

以下所有图均来自极客时间《《浏览器工作原理与实践》- 浏览器中的页面循环系统》，可以帮助理解消息队列，事件循环，宏任务和微任务。

• 消息队列和事件循环
• setTimeout
• XMLHttpRequest
• 宏任务

消息队列和事件循环

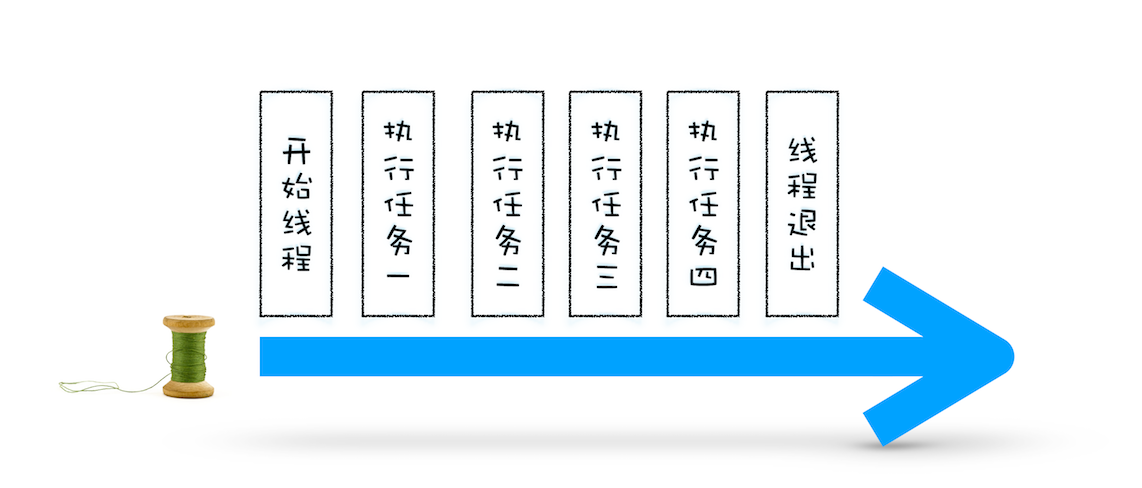

线程的一次执行

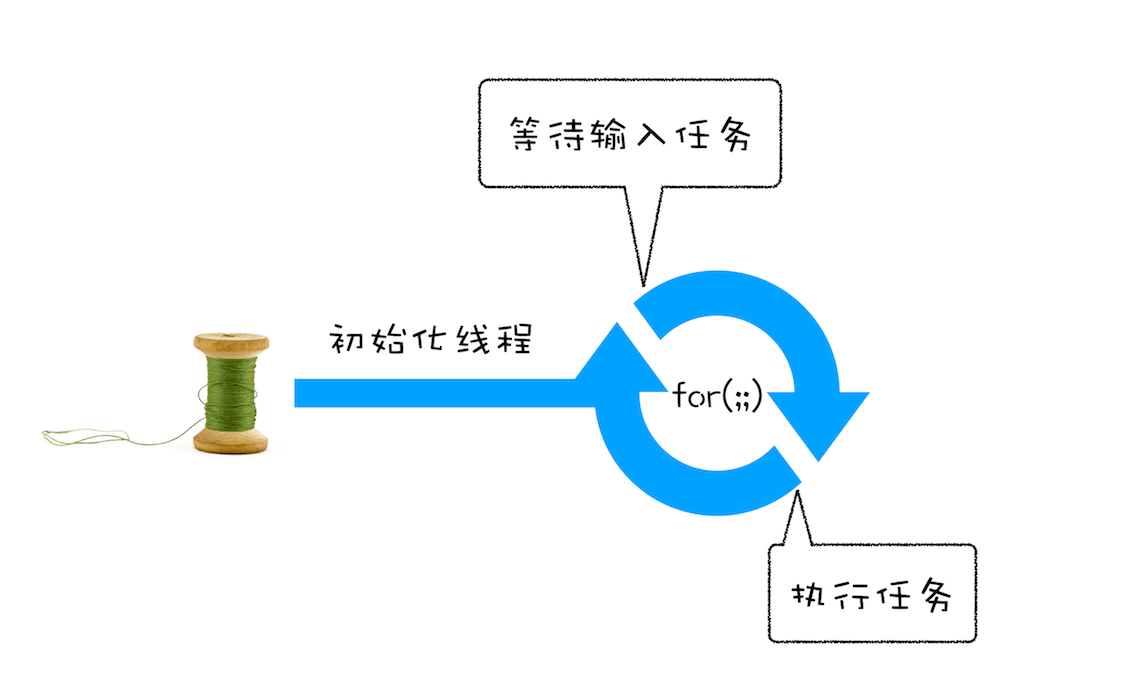

在线程中引入事件循环

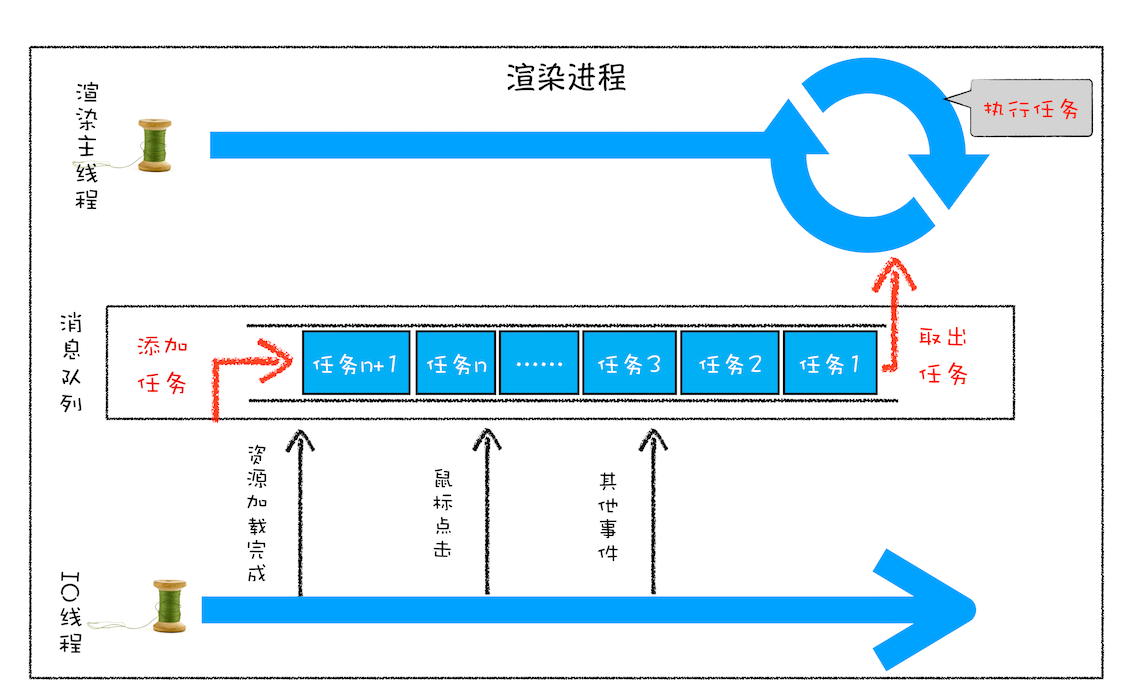

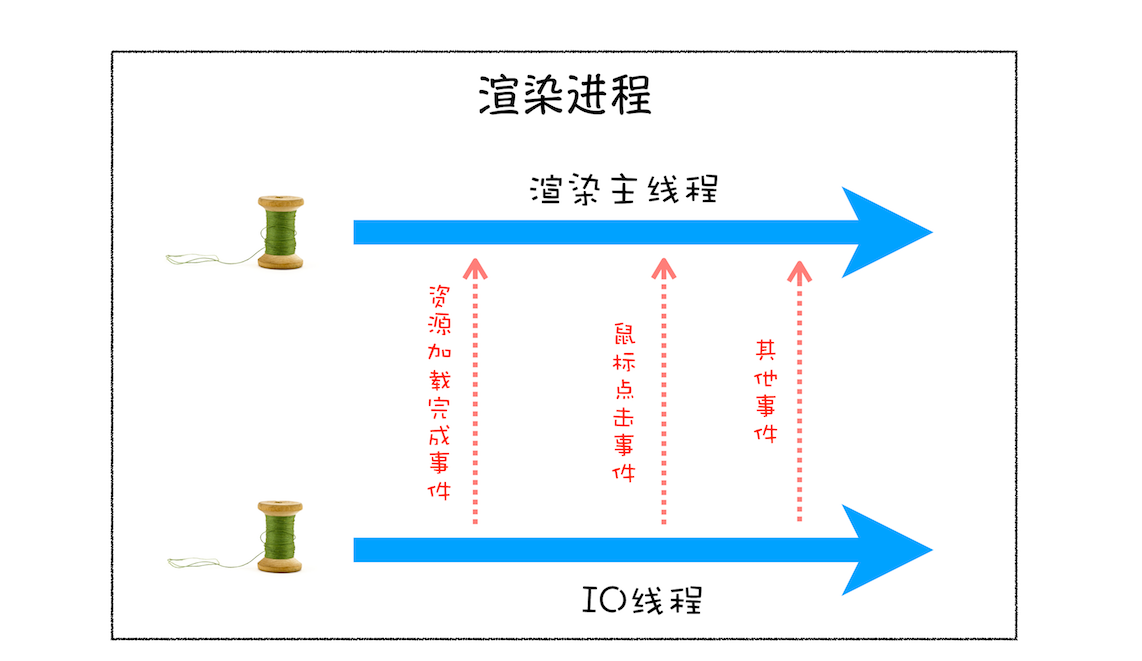

渲染进程线程之间发送任务

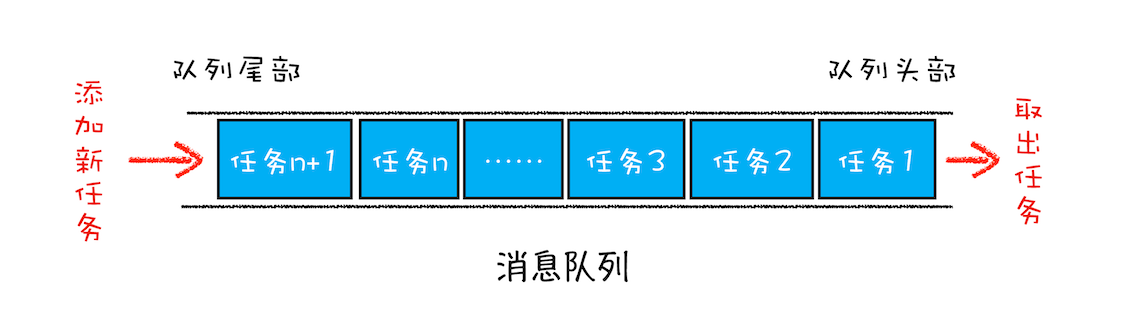

线程模型：队列 + 循环

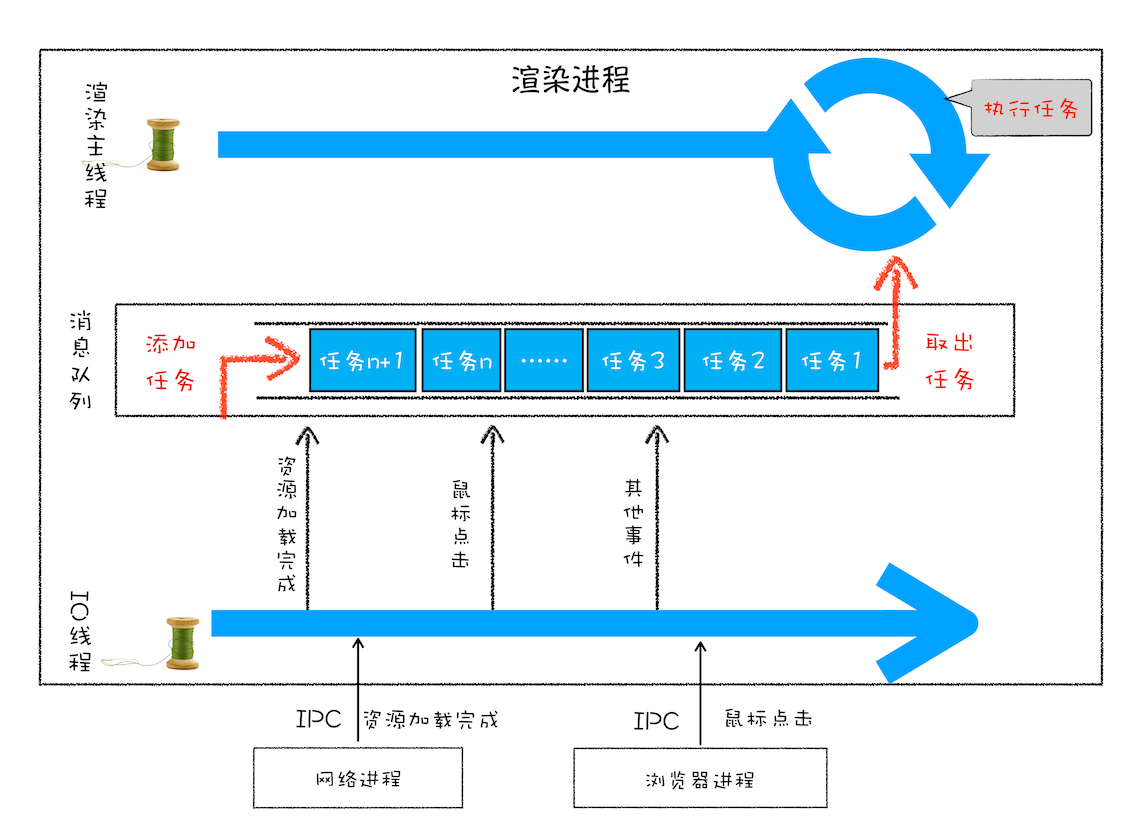

跨进程发送消息

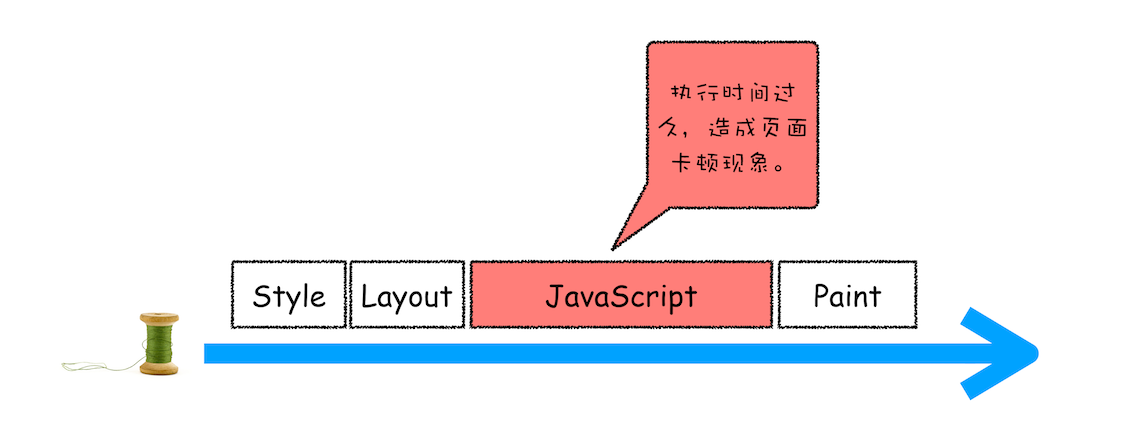

单个任务执行时间过久

setTimeout

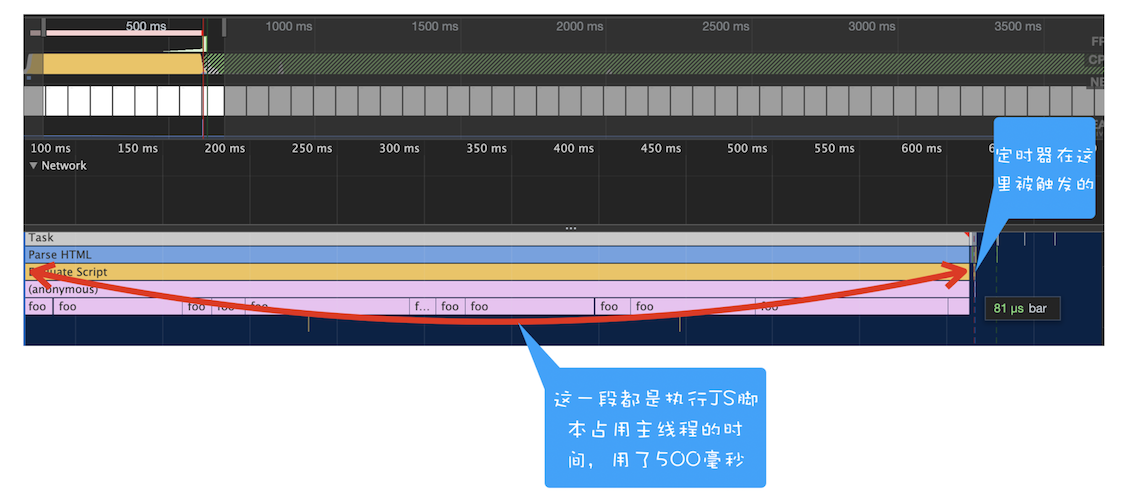

长任务导致定时器被延后执行

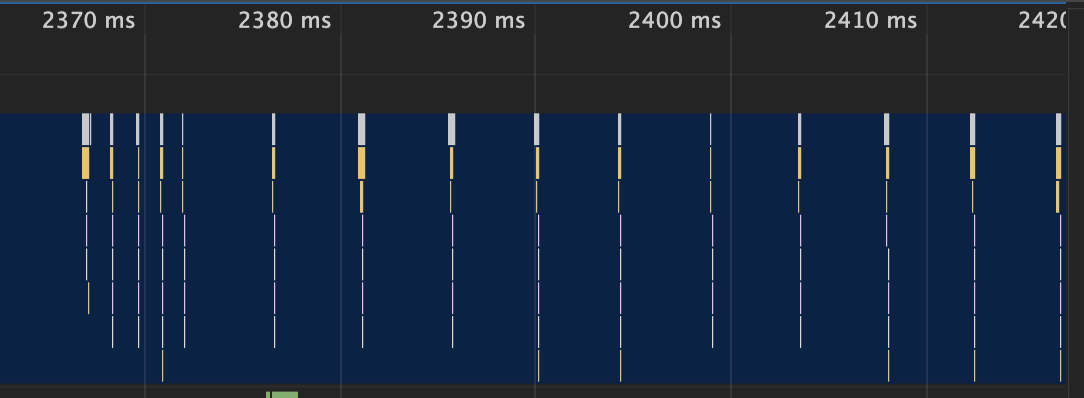

循环嵌套调用 setTimeout

XMLHttpRequest

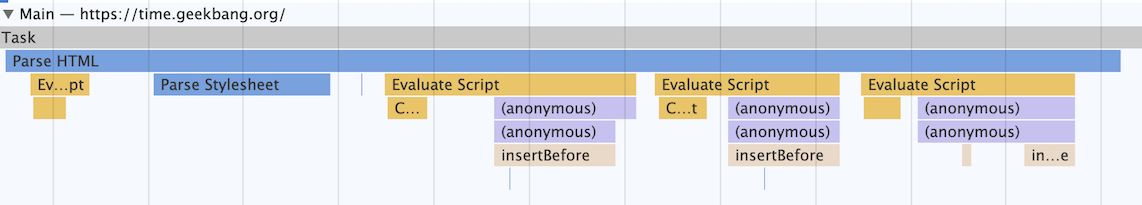

消息循环系统调用栈记录

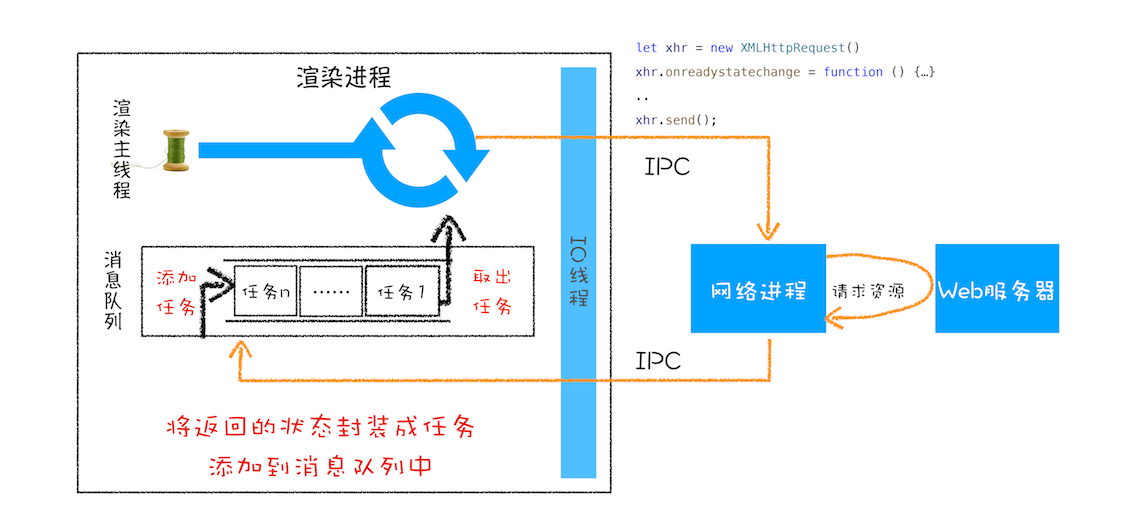

XMLHttpRequest 工作流程图

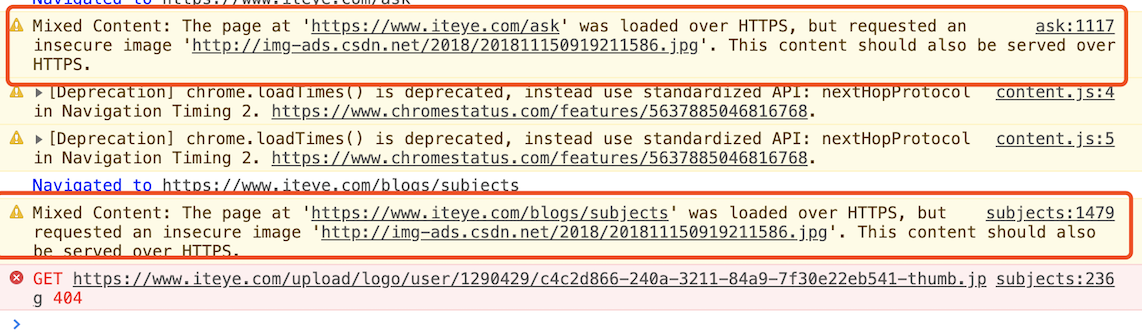

HTTPS 混合内容警告

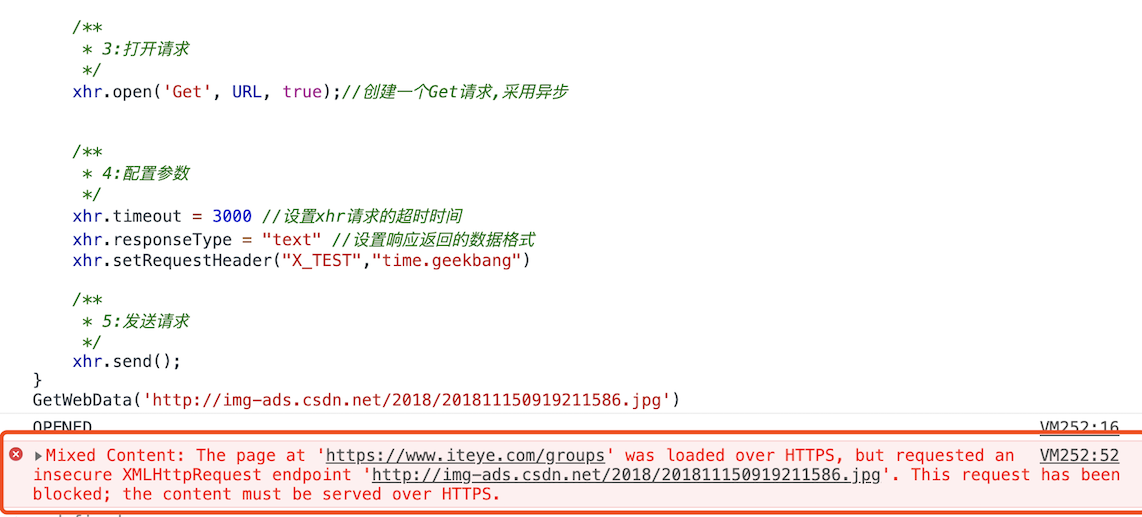

使用 XMLHttpRequest 混合资源失效

宏任务

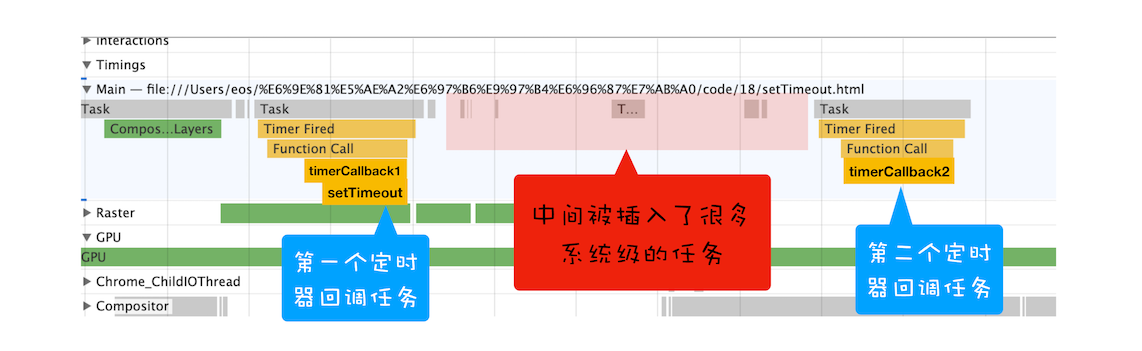

宏任务延时无法保证

参考资料

• https://www.infoq.cn/article/CS9-WZQlNR5h05HHDo1b
• https://developers.google.com/web/updates/2018/09/inside-browser-part3
• https://juejin.im/post/6844903561164242952
• https://time.geekbang.org/column/article/132931
• https://segmentfault.com/a/1190000012925872
• https://zh.wikipedia.org/wiki/JavaScript%E5%BC%95%E6%93%8E

如果文中有不对的地方，欢迎指正和交流~
