本文介绍了如何在低功耗设计中创建和使用电源开关，详细阐述了在Verilog和SystemVerilog中为PD0和PD1添加电源开关的过程，并进行了开关实验，分析了波形和响应。内容包括开关类型、控制端口、ack_port和ack_delay的设置。

low power-upf-vcsnlp（一）

例子中最初dut和环境见上篇low power-upf-vcsnlp（二）

例子中dut和环境在上篇基础上修改low power-upf-vcsnlp（三）

low power-upf-vcsnlp（五）

low power-upf-vcsnlp（六）

4.create_power_switch

-switch_type 指定switch类型，如果是粗粒度或者both，则output_supply_port必须指定否则报错。细粒度的则会忽略output_supply_port。

-output_supply_port指定output port name以及连接的net name

-input_supply_port指定input port name以及连接的net name

-control_port指定control port name和连接的net name。net负责开关的。

-on/off_state指定state，和对应的布尔表达式。

-ack_port -ack_delay指定响应port和延时。

(1)添加PD0的power switch

set_design_top top/dut_u

#create_power_domain PD_TOP -include_scope
create_power_domain PD_TOP -elements {.} \
                -exclude_elements {inst0}

create_supply_port VDD_TOP
create_supply_port VSS_TOP
create_supply_net  VDD_TOP
create_supply_net  VSS_TOP

connect_supply_net VDD_TOP -ports VDD_TOP
connect_supply_net VSS_TOP -ports VSS_TOP

create_supply_set PD_TOP_SET \
    -function {power VDD_TOP} \
    -function {power VSS_TOP}

create_power_domain PD_TOP \
    -supply {primary PD_TOP_SET} \
    -update


create_supply_port VDD_TOP0
create_supply_net  VDD_TOP0
connect_supply_net VDD_TOP0 -ports VDD_TOP0

#PD0
set_scope inst0

create_power_domain PD0 -elements {.}

create_supply_port VDD0_i
create_supply_port VSS0

create_supply_net VDD0_i
create_supply_net VSS0

#这个net是接到power switch中的output_supply_port上，并且作为PD0的supply_net.
create_supply_net VDD0_o

connect_supply_net VDD0_i -ports VDD0_i
connect_supply_net VSS0 -ports VSS0

create_power_switch PD0_SWITCH -domain PD0 \
    -input_supply_port {in0 VDD0_i} \
    -output_supply_port {out0 VDD0_o } \
    -control_port {en0 pwr_en} \
    -on_state {PD0_on in0 {en0}} \
    -off_state {PD0_off {!en0}}

create_supply_set PD0_SET \
    -function {power VDD0_o}  \
    -function {ground VSS0}

create_power_domain PD0 \
    -supply {primary PD0_SET} \
    -update


set_scope ..

connect_supply_net VSS_TOP -ports inst0/VSS0
connect_supply_net VDD_TOP0 -ports inst0/VDD0_i

仿真结果的power map如下，其中PD0的power supply port和power switch的 output supply port使用VDD0_o连接起来，power switch通过pwr_en进行控制：

（2）在增加一个PD1的power domain，并为其增加一个power switch。

set_design_top top/dut_u

#create_power_domain PD_TOP -include_scope
create_power_domain PD_TOP -elements {.} \
                -exclude_elements {inst0}

create_supply_port VDD_TOP
create_supply_port VSS_TOP
create_supply_net  VDD_TOP
create_supply_net  VSS_TOP

connect_supply_net VDD_TOP -ports VDD_TOP
connect_supply_net VSS_TOP -ports VSS_TOP

create_supply_set PD_TOP_SET \
    -function {power VDD_TOP} \
    -function {power VSS_TOP}

create_power_domain PD_TOP \
    -supply {primary PD_TOP_SET} \
    -update


create_supply_port VDD_TOP0
create_supply_net  VDD_TOP0
connect_supply_net VDD_TOP0 -ports VDD_TOP0

#PD0
set_scope inst0

create_power_domain PD0 -elements {.}

create_supply_port VDD0_i
create_supply_port VSS0

create_supply_net VDD0_i
create_supply_net VSS0

#这个net是接到power switch中的output_supply_port上，并且作为PD0的supply_net.
create_supply_net VDD0_o

connect_supply_net VDD0_i -ports VDD0_i
connect_supply_net VSS0 -ports VSS0

create_power_switch PD0_SWITCH -domain PD0 \
    -input_supply_port {in0 VDD0_i} \
    -output_supply_port {out0 VDD0_o } \
    -control_port {en0 pwr_en} \
    -on_state {PD0_on in0 {en0}} \
    -off_state {PD0_off {!en0}}

create_supply_set PD0_SET \
    -function {power VDD0_o}  \
    -function {ground VSS0}

create_power_domain PD0 \
    -supply {primary PD0_SET} \
    -update


set_scope ..

connect_supply_net VSS_TOP -ports inst0/VSS0
connect_supply_net VDD_TOP0 -ports inst0/VDD0_i

create_supply_port VDD_TOP1
create_supply_port VDD_TOP1
connect_supply_net VDD_TOP1 -ports VDD_TOP1


#PD1
set_scope inst1/buf_u

create_power_domain PD1 -elements {.}

create_supply_port VDD1_i
create_supply_port VSS1

create_supply_net VDD1_i
create_supply_net VSS1

create_supply_net VDD1_o

connect_supply_net VDD1_i -ports VDD1_i
connect_supply_net VSS1 -ports VSS1

create_power_switch PD1_SWITCH -domain PD1 \
    -input_supply_port {in1 VDD1_i} \
    -output_supply_port {out1 VDD1_o } \
    -control_port {en1 pwr_en} \
    -on_state {PD1_on in1 {en1}} \
    -off_state {PD1_off {!en1}}


create_supply_set PD1_SET \
    -function {power VDD1_o}  \
    -function {ground VSS1}

create_power_domain PD1 \
    -supply {primary PD1_SET} \
    -update


set_scope ..

connect_supply_net VSS_TOP -ports inst1/buf_u/VSS1
connect_supply_net VDD_TOP1 -ports inst1/buf_u/VDD1_i

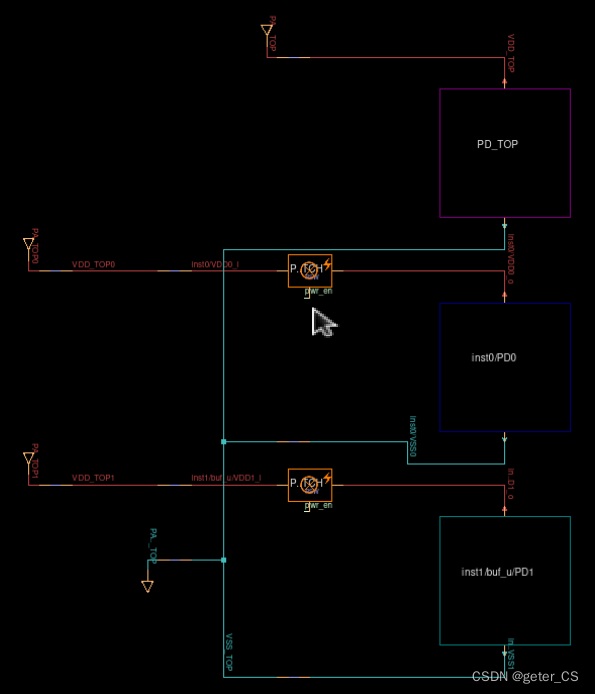

仿真结果的power map如下,此时有三个power domain，PD_TOP,PD0,PD1，其中PD0和PD1都有power switch控制：

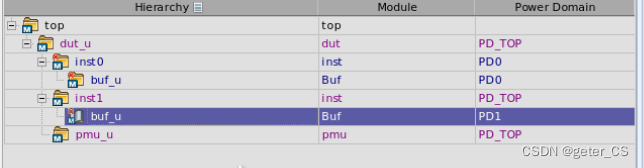

层次：

（3）power switch的开关实验。

我们将tb进行修改，将PD0和PD1的power switch进行开关，并分析波形。下面代码我们在520ns处将两个power en 拉低，在620ns时将PD1的power en打开，在720ns时将两个pwer en都打开。

`timescale 1ns/1ps

module top();
    import UPF::*;

    reg clk;
    reg rstn;
    reg [1:0] iso_en;
    reg [1:0] pwr_en;

    initial begin
        clk     = 0;
        rstn    = 0;
        iso_en  = 0;
        pwr_en  = 3;

        #20ns  rstn = 1;
        #400ns;
        #100ns pwr_en = 0;
        #100ns pwr_en = 2;
        #100ns pwr_en = 3;
        #100ns；
        $finish;
    end
    initial begin
        $fsdbDumpfile("top.fsdb");
        $fsdbDumpvars();
        $fsdbDumpvars("+power");
    end

    initial begin
        reg0=0;
        reg1=0;
        #100ns reg0 = 1;
        #100ns reg1 = 1;
        #200ns;

    end

    initial begin
        //supply
    end
    dut dut_u(.in0(reg0), .in1(reg1), .clk(clk), .rstn(rstn), .iso_en(iso_en), .pwr_en(pwr_en));
endmodule

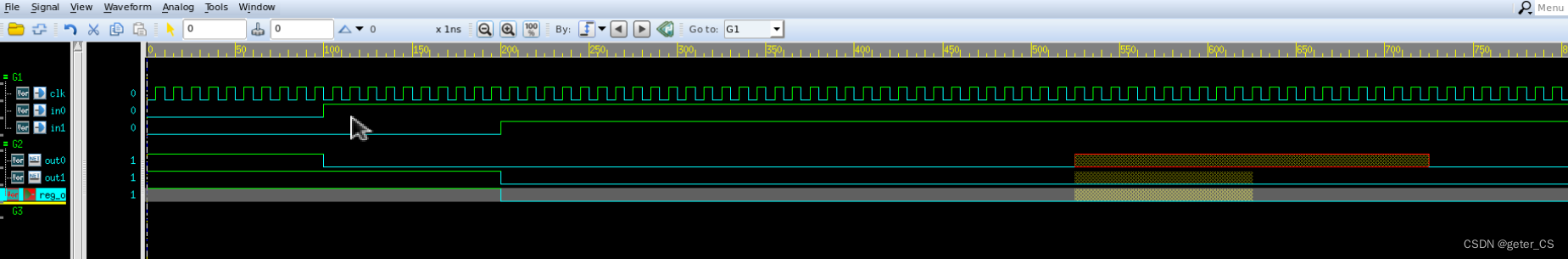

波形结果如下，可以看到在掉电之后PD0，PD1 两个domain输出都是不定，所以需要加上isolation cell 防止这种不定输出对其他模块造成影响：

（3）把ack_port和ack_delay加上

我们在inst.v的inst端口上加一个pwr_ack信号，这个信号可以接出去。

module inst (input reg_i,input ido_en,input pwr_en,output reg_o,output pwr_ack);

    wire reg_o1 = ~reg_i;

    Buf buf_u(.in(reg_o1),.pwr_en(pwr_en).out(reg_o));

endmodule

module Buf(input in,input pwr_en,output out);
    assign out = in;
endmodule

然后在test.upf中对PD0加上ack_port和ack_delay。

set_design_top top/dut_u

#create_power_domain PD_TOP -include_scope
create_power_domain PD_TOP -elements {.} \
                -exclude_elements {inst0}

create_supply_port VDD_TOP
create_supply_port VSS_TOP
create_supply_net  VDD_TOP
create_supply_net  VSS_TOP

connect_supply_net VDD_TOP -ports VDD_TOP
connect_supply_net VSS_TOP -ports VSS_TOP

create_supply_set PD_TOP_SET \
    -function {power VDD_TOP} \
    -function {power VSS_TOP}

create_power_domain PD_TOP \
    -supply {primary PD_TOP_SET} \
    -update


create_supply_port VDD_TOP0
create_supply_net  VDD_TOP0
connect_supply_net VDD_TOP0 -ports VDD_TOP0

#PD0
set_scope inst0

create_power_domain PD0 -elements {.}

create_supply_port VDD0_i
create_supply_port VSS0

create_supply_net VDD0_i
create_supply_net VSS0

#这个net是接到power switch中的output_supply_port上，并且作为PD0的supply_net.
create_supply_net VDD0_o

connect_supply_net VDD0_i -ports VDD0_i
connect_supply_net VSS0 -ports VSS0

create_power_switch PD0_SWITCH -domain PD0 \
    -input_supply_port {in0 VDD0_i} \
    -output_supply_port {out0 VDD0_o } \
    -control_port {en0 pwr_en} \
    -on_state {PD0_on in0 {en0}} \
    -off_state {PD0_off {!en0}} \
    -ack_port {en_ack pwr_ack {en0}} \
    -ack_delay {en_ack 10ns}

.......
......
....

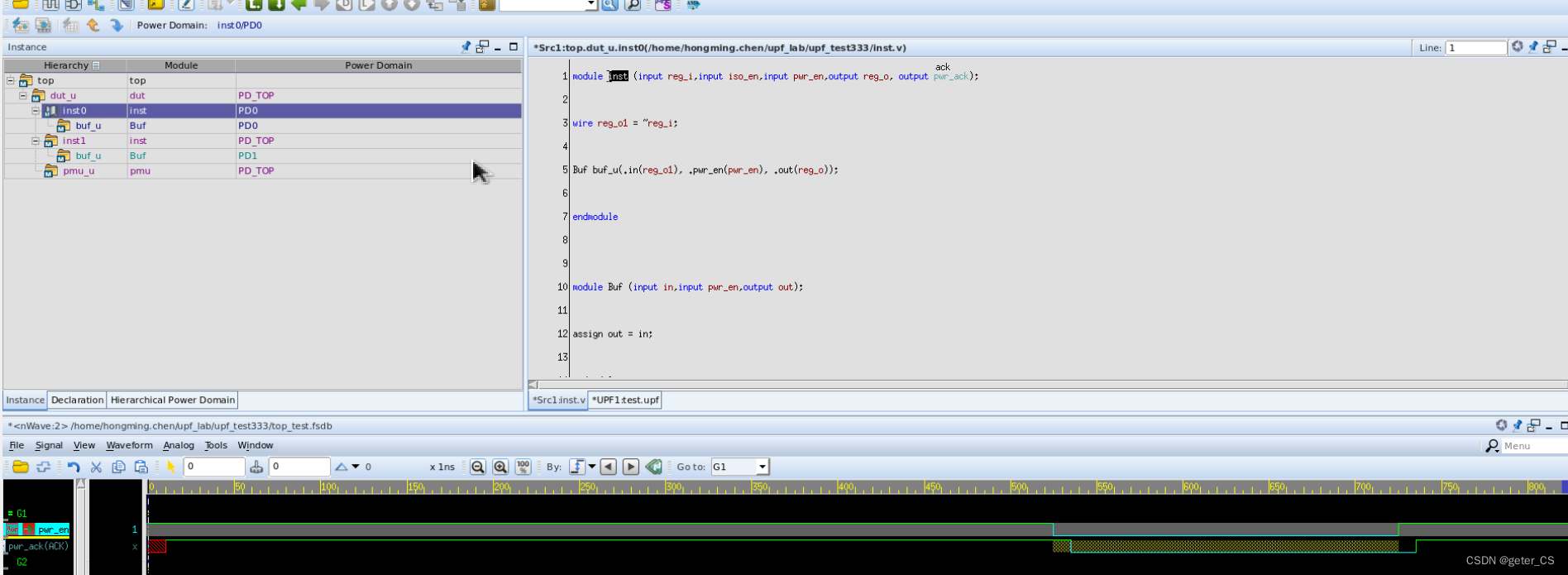

然后其他不变，仿真波形如下,可以看见en_ack是pwr_en(也就算是port en0)的响应，而且响应的布尔表达式是en0，延时10ns，也就是en_ack和en0的值是一样的，并比en0晚10ns变化。并且注意代码窗口中inst0的pwr_ack上有ack的标志：
