Xilinx MIG IP核配置及仿真

DDR对于做项目来说，是必不可少的。一般用于数据缓存和平滑带宽。之前介绍了Altera DDR IP核的使用及仿真，今天再介绍下Xilinx DDR控制器MIG IP核的例化及仿真。



FPGA芯片：XC7K325T（KC705）

开发工具：Vivado 2014.4

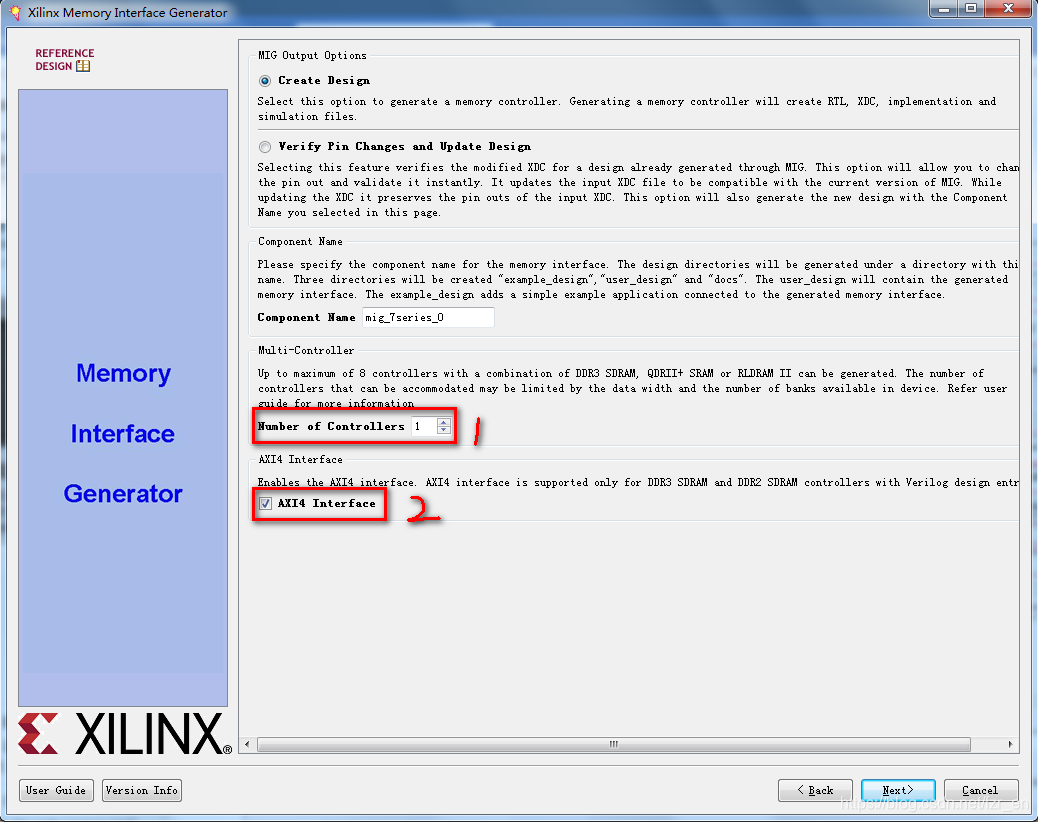

1 IP Catalog中搜索MIG，点击相应IP进入如下配置界面。

（1）DDR控制器的个数，根据你的实际需求而定，需要几个控制器，你心里应该清楚吧。

（2）MIG IP核的用户侧接口，选择AXI4。基本上，Xilinx的IP都提供了AXI标准接口，所以，控制Xilinx的IP，要先学会AXI协议。

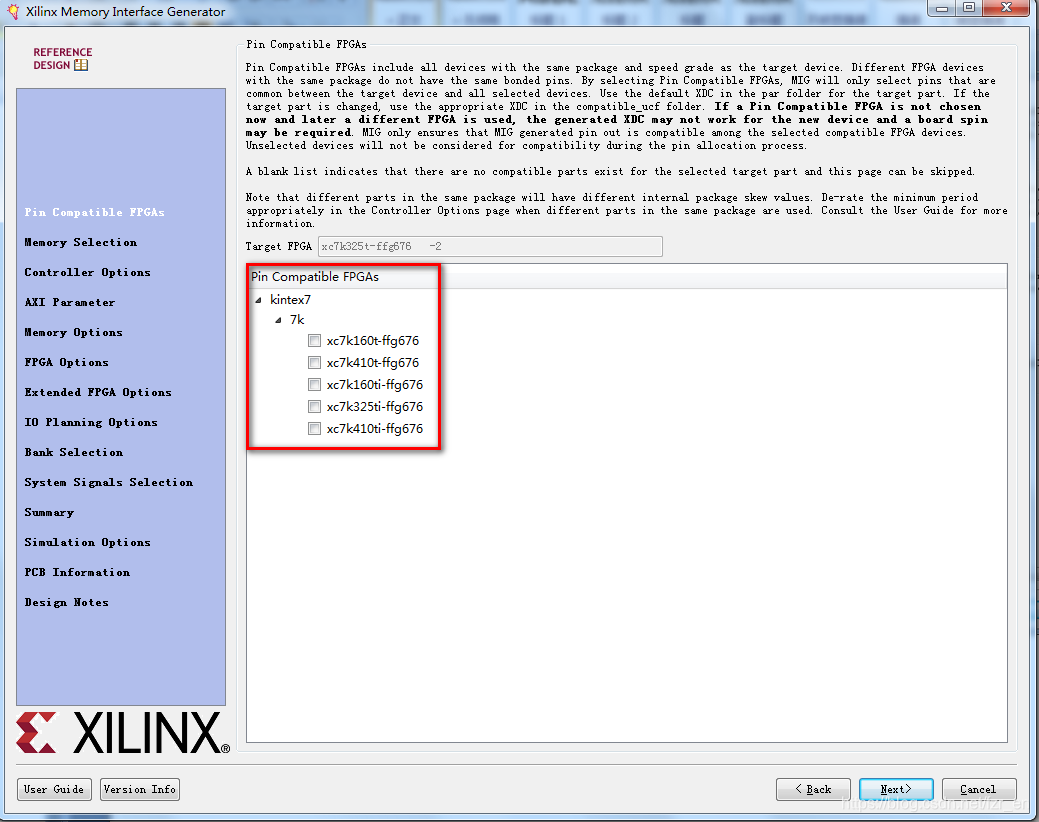

2 点击Next，进入下一配置页面，这里选择是否兼容其他相同封装的芯片，看实际需求，一般默认，直接Next。



3 选择控制器类型，是DDR3还是DDR2，你自己的芯片是DDR几就选几。



4 下面的配置很重要。

（1）400MHz是DDR芯片实际跑的时钟频率，这个要看硬件设计是多少了。时钟周期范围1112ns~3300ns。

（2）4:1是DDR时钟频率：MIG控制器用户侧的用户时钟频率。若DDR时钟频率是400MHz，则用户时钟频率为100MHz。

（3）Components指的是DDR3的型号是元件类，而不是像笔记本那种的插条类（SODIMMs）。

（4）DDR的型号。

（5）DDR的位宽。

（6）DDR控制器会调度命令的顺序，当选择strict时，严格按照命令先后顺序执行；选择normal时，为了得到更高的效率，可能对命令重排序。为了操作简单，我们选择strict。

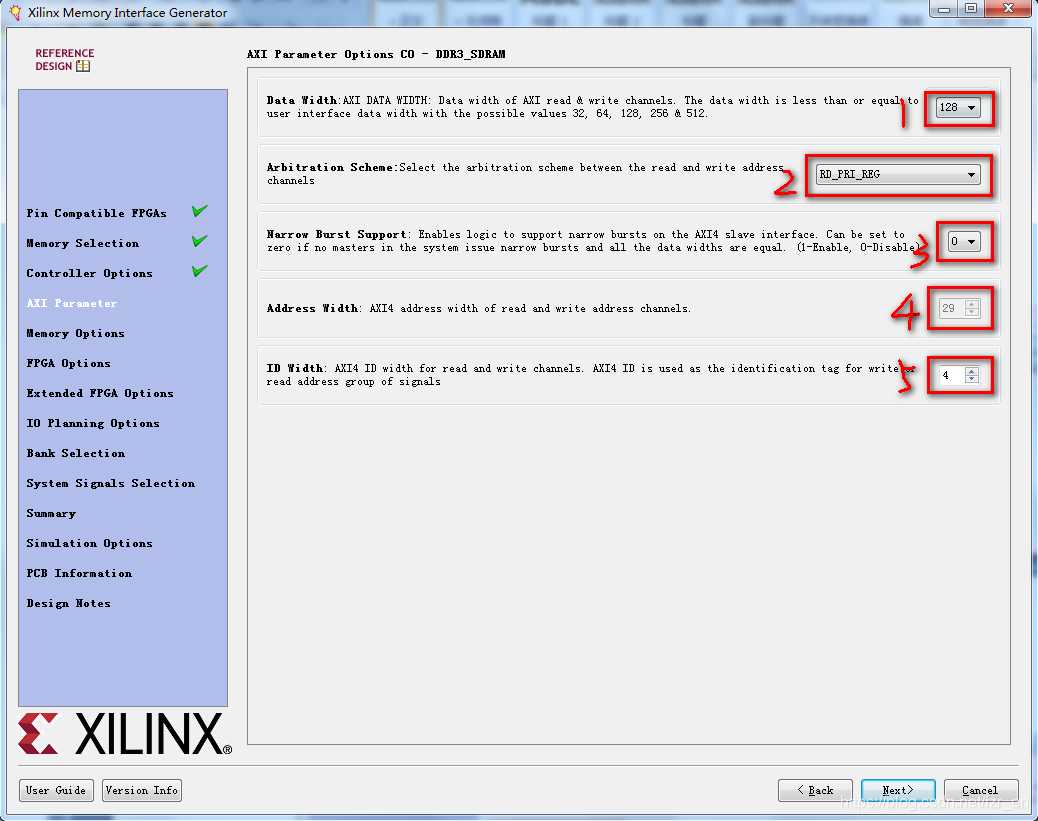

5 下面是AXI相关参数的配置，也很重要。

（1）AXI接口的数据位宽。

（2）MIG控制器的仲裁机制，读优先或者写优先。

（3）Narrow Burst支持，disable。

（4）AXI接口的地址位宽。

（5）AXI读写通道的ID宽度。ID用来标识是写响应和写数据的一致性。

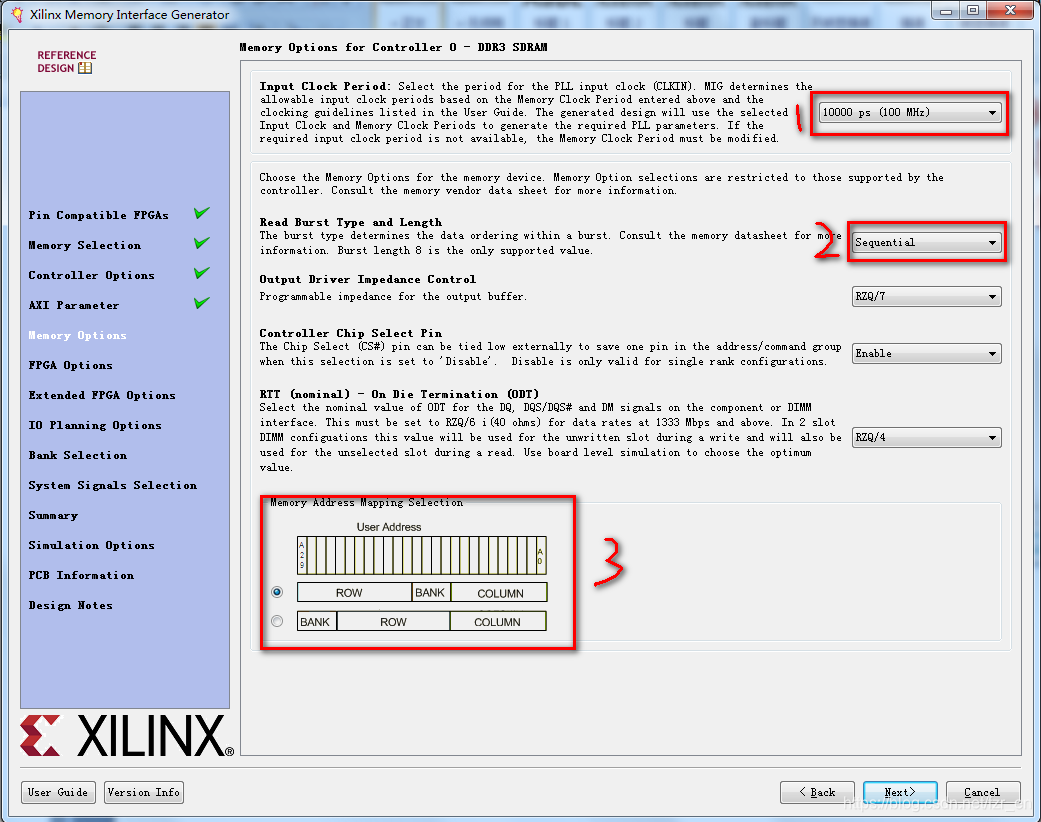

6 配置同样重要。

（1）输入系统参考时钟频率。

（2）Burst读写类型为顺序读写，不选交叉读写。

（3）DDR和AXI总线之间的地址映射。涉及到DDR的操作效率，原则是尽量少的激活行。



7 配置不当，将直接导致无法生成IP。

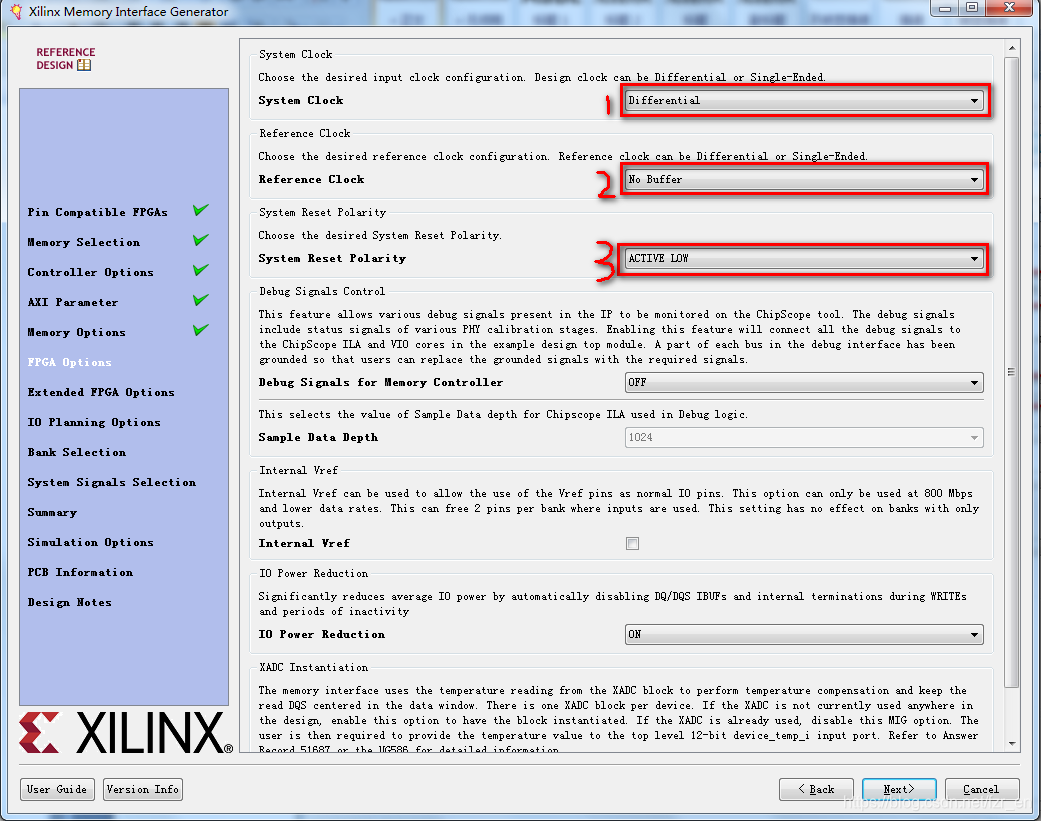

（1）系统时钟，可以选差分、单端、No Buffer，根据实际情况选。

（2）参考时钟，可以和系统时钟共用，选择No Buffer。

（3）系统复位极性，根据实际情况选。

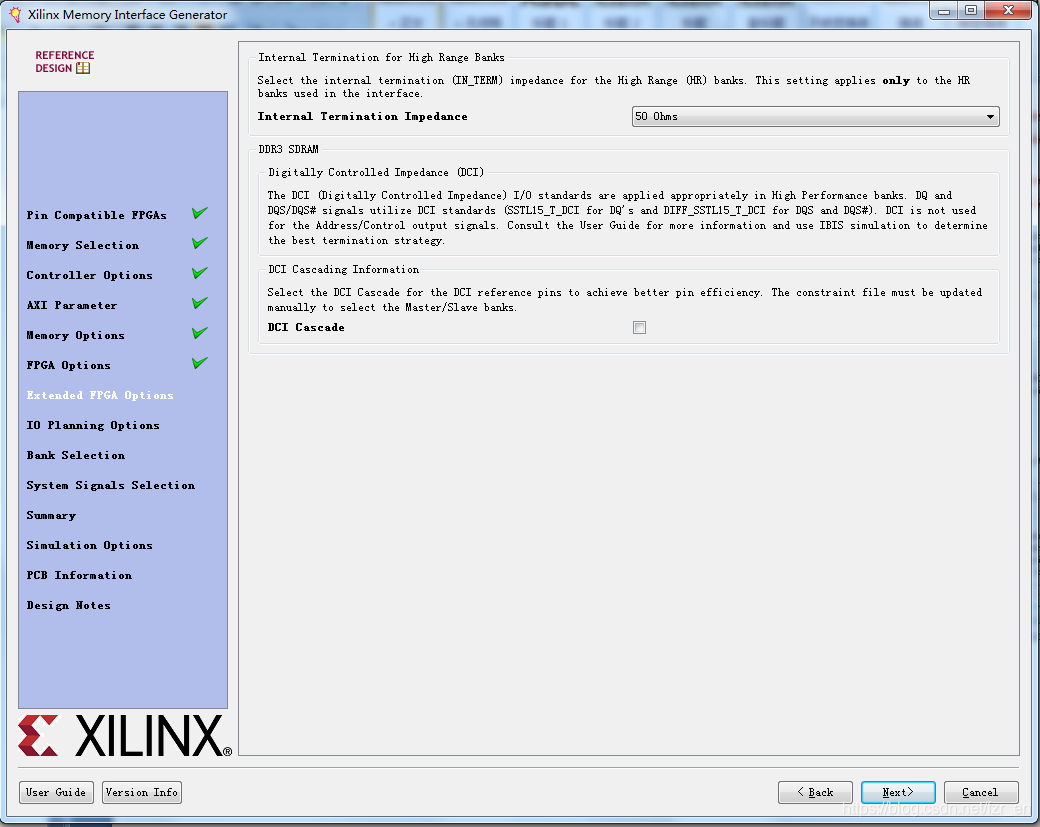

8 内部终端电阻配置，看硬件设计是多少了。

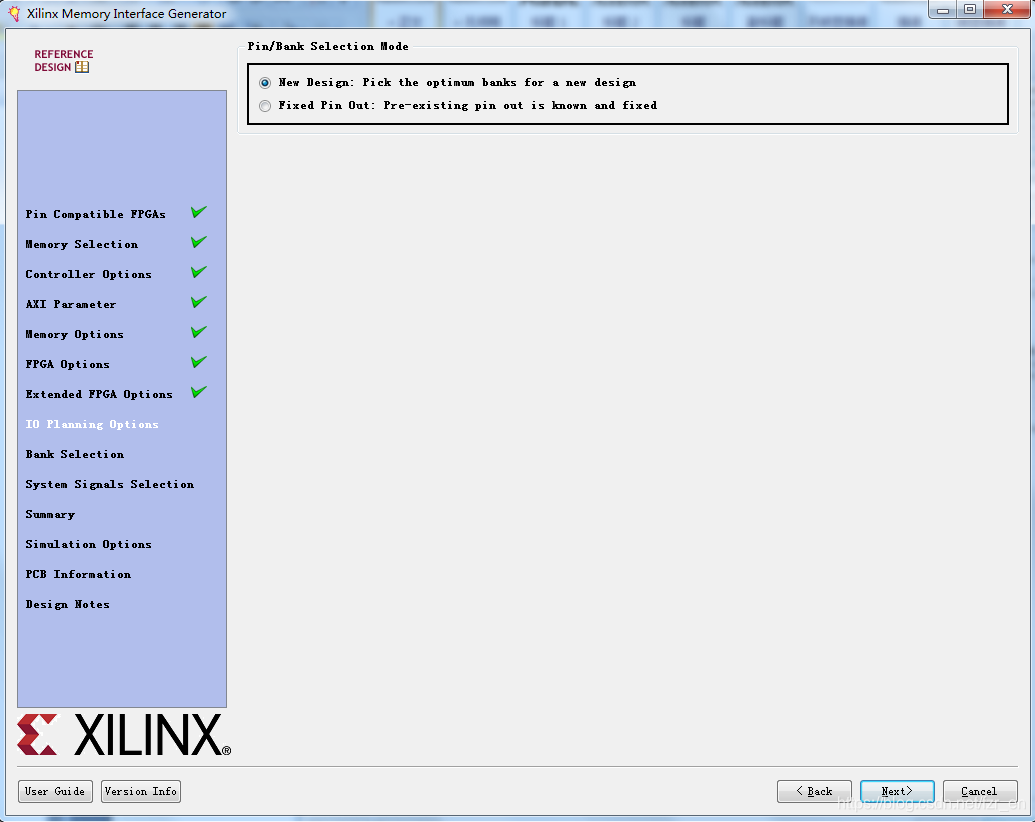

9 引脚约束。如果当前仅仅是仿真，可以先选择New Design。如果要跑工程，则选择Pixed Pin Out导入约束文件即可。之后一路Next，即可生成MIG IP核。



10 仿真

每次涉及到仿真官方提供的IP时，都要诟病一下Altera做的多难用，Xilinx做的多人性化。Xilinx针对IP的仿真，只需要在生成IP后，点击个Open Example Design即可，而脑残的Altera非要给你整得特别复杂，非得你运行个tcl脚本（这还算简单的呢），才能启动仿真，不能和Xilinx学学吗？

对于K7的MIG IP核，启动仿真后，初始化完成大约在106us左右，要耐心等待啊，初始化完成是第一步，初始化完成了，才能有后续，不然的话，老老实实先让初始化拉高再说吧。
