震惊，是怎样AMBA的AXI AHB APB 对比图让一个工作十年的工程师心如刀割

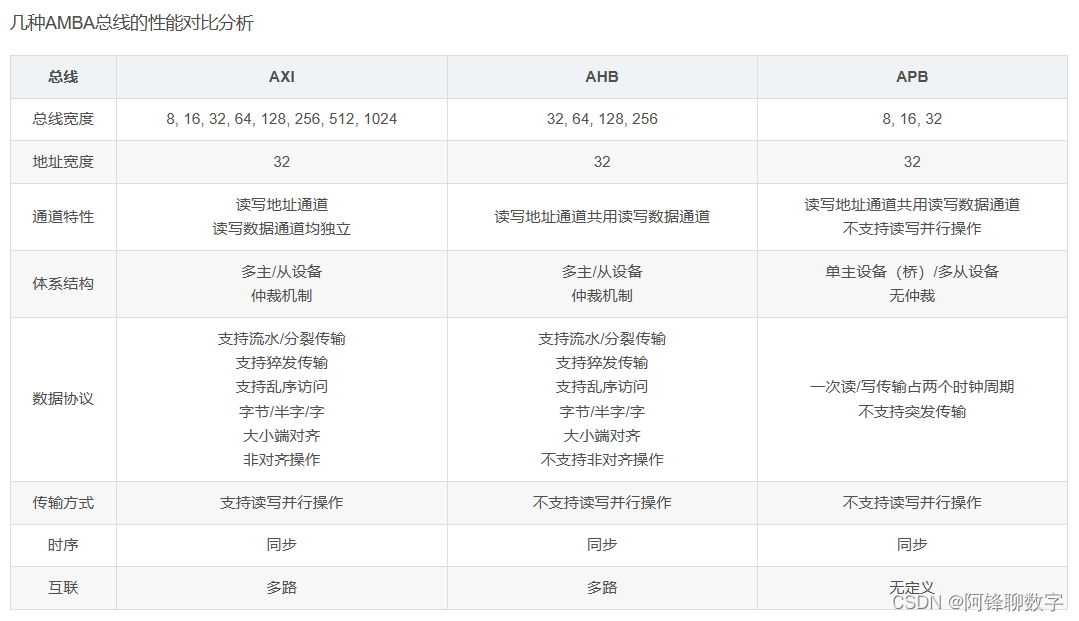

原图：

原连接：https://blog.youkuaiyun.com/weixin_44425619/article/details/115207331

这篇文章流传很广，被各大网站频繁转载

阿锋在这里请教各位看官老爷，您觉得这张图表有问题吗？

什么？AHB也支持乱序？很明显不支持呀！

AHB协议本身是不支持乱序访问的。AHB是不支持非对齐操作的，Master必须按照Address Phase和Data Phase的顺序发送请求，如果一个Slave 发生阻塞，后续访问也不能超车，只能等待，如何乱序访问？
如果非要在有AHB总线的电路上实现乱序访问，ChatGTP3.5给出了个办法：通过使用一些专门的硬件模块，例如乱序缓存（Out-of-order buffer）和乱序执行引擎（Out of Order Execution Engine），可以使AHB支持乱序访问。这些硬件模块可以接收来自Master的请求，并将它们进行重排序，使得它们可以并行地向Slave发出请求。Slave收到请求后，会将响应发送回Master，因此为了保证正确性，这些硬件模块必须能够正确地将响应重新排序，以使得响应可以正确地与之前的请求关联起来。但这种实现方式，我暂时没有想到有多大的实际意义。乱序执行引擎该基于什么进行乱序调度，哪条命令能乱序，哪条不能，引擎也不知道啊。

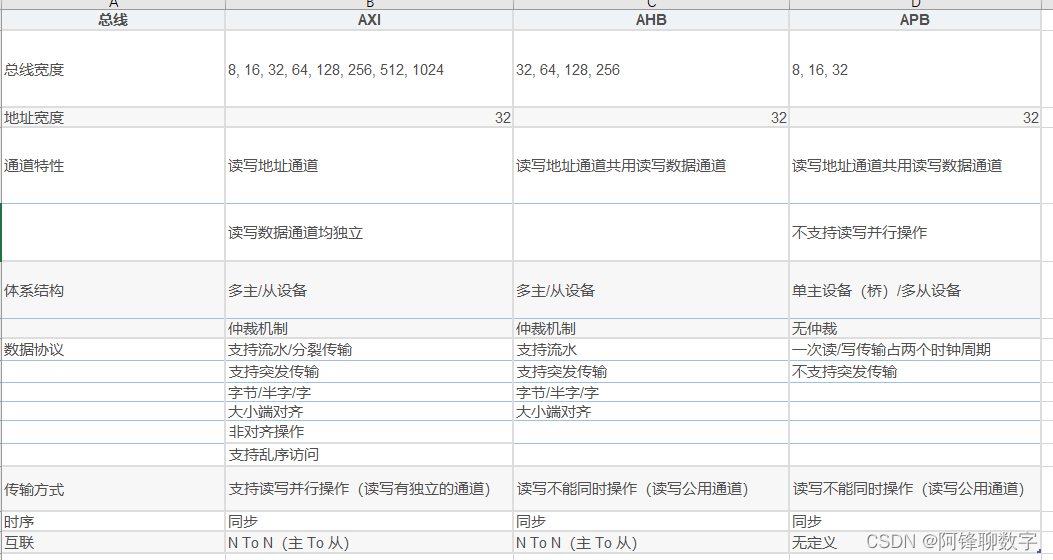

**下面是我对上图的纠正，**如有误，欢迎您对下表进行纠正
