火车上继续聊聊BMC的硬件，不太喜欢四这个数字，就在这第三篇中都写完吧。反正我现在有足足5个小时的时间。

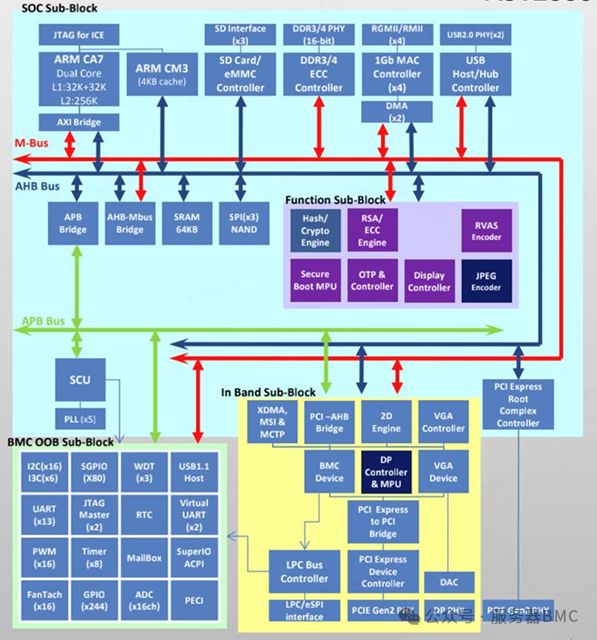

图中最下面还有两个大block。一个叫In Band Sub-block,都是与主CPU对接的接口。一个叫BMC OOB Sub-block，是与主机CPU没有直接关系的接口。

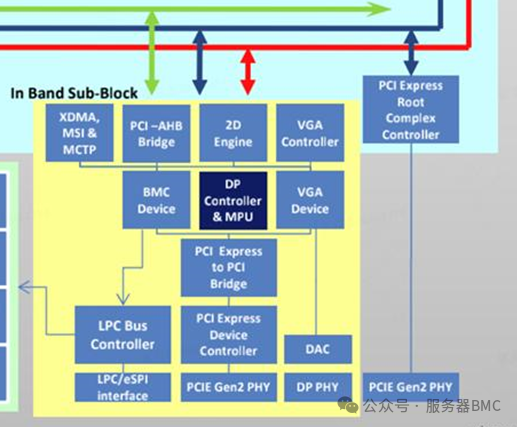

我们先研究右半部分吧：

先看到有个PCIe RC接口，这个和主机CPU基本没关系。这个RC功能，类似前面讲到的USB master功能，都是以BMC为host，去对接其他device设备。到底接什么样的设备，就完全看各个系统厂商怎么去做了。当然大部分都是各种板卡。之前我也没见几个用PCIe RC功能的，但既然BMC上已经有这个接口了，逐渐被大家用起来了，所以说乙方的芯片功能决定了甲方系统的功能。

其他接口就看主机端有什么接口了。首先，是大家常说的LPC/eSPI接口。可以简单理解为eSPI是LPC的升级版本。很多处理器都是这个接口与BMC进行关键数据传输的，如KCS、Vuart、S
