NAT实验

需求：
*内网1的pc1，在边界网关上对其使用静态NAT，公网地址为123.1.1.1，使其可以访问Internet（2.2.2.2）
*内网1的192.168.1.0网段其他主机，使用NO-PAT方式为其分配地址池pool1：202.103.10。0/24，使其可以访问Internet（2.2.2.2）
*内网1的192.168.2.0网段主机使用PAT，为其分配地址池pool2：202.103.20.0/24，使其可以访问Internet
*内网1的内部server3配置NAT-server，是内网2的client4可以访问server3的http服务
实验前提：
一：底层配好让同一内网的设备能够互通，两个路由器能通
二、在r2上配置一个环回口地址为2.2.2.2
实验：
一：内网1的pc1，在边界网关上对其使用静态NAT，公网地址为123.1.1.1，使其可以访问Internet（2.2.2.2）
先配置静态NAT，然后配置静态路由，让r1有通往2.2.2.0网段的路

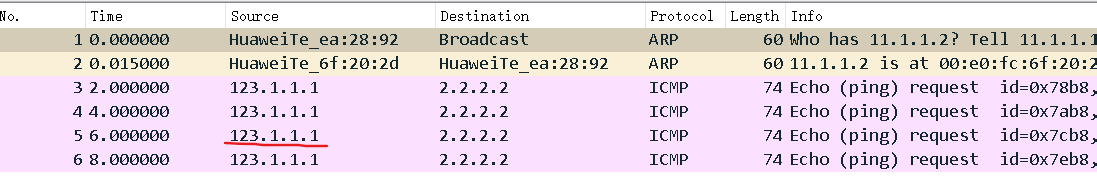

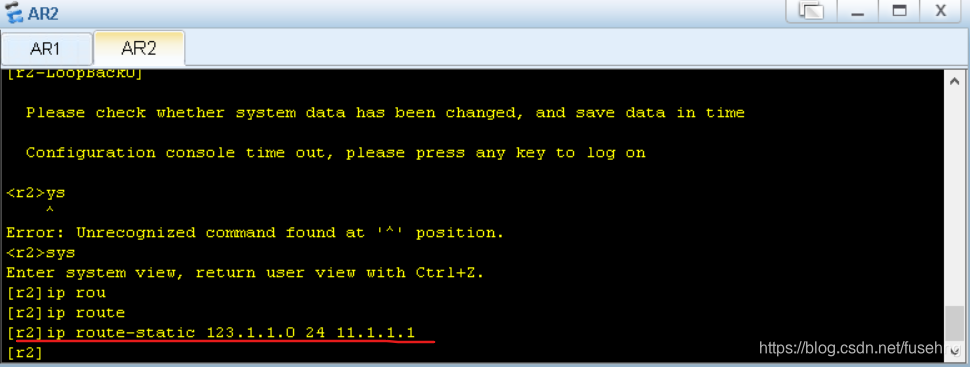

现在从192.168.1.2访问过去的IP就成了123.1.1.1了，但是现在还没通，因为123.1.1.1过去了但是r2没有123.1.1.0网段回来的路由，所以需要配置

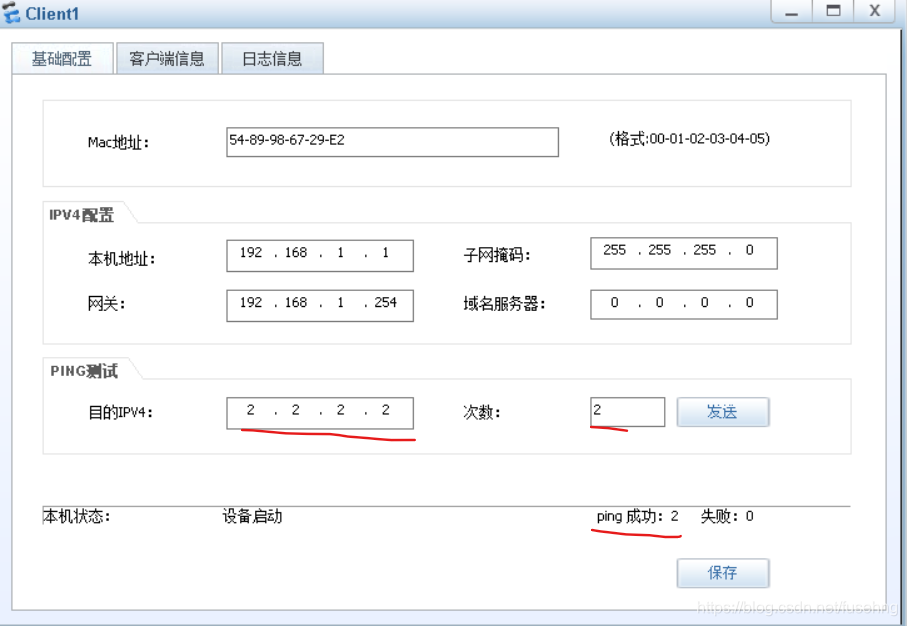

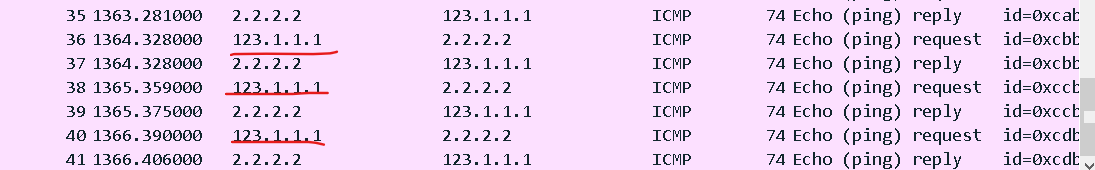

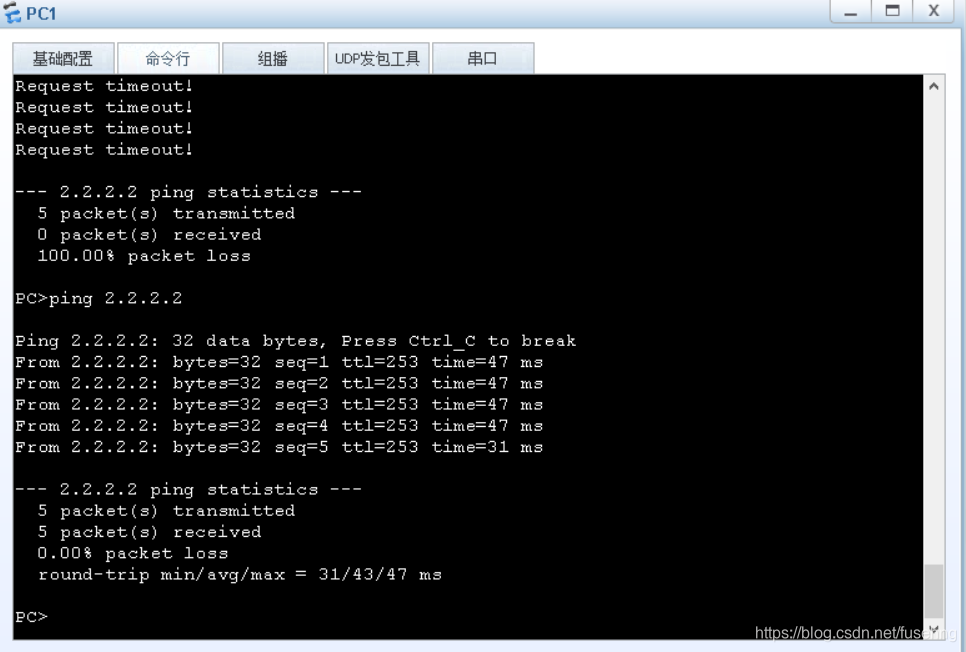

现在就可以通了
二、
内网1的192.168.1.0网段其他主机，使用NO-PAT方式为其分配地址池pool1：202.103.10.0/24，使其可以访问Internet（2.2.2.2）
命令：
[r1]nat address-group 1 202.103.10.1 202.103.10.255 ///创建一个地址池
[r1-acl-basic-2000]rule permit source 192.168.1.0 0.0.0.255 ///创建一个acl用来匹配能够转换的源地址
[r1-GigabitEthernet0/0/1]nat outbound 2000 address-group 1 no-pat ///关联一个acl与NAT地址池，acl用来匹配能过转换的源地址

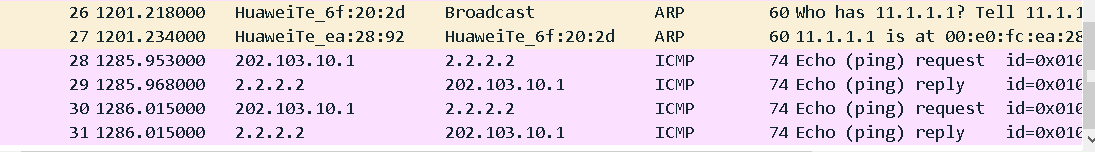

检验：
因为pc1绑定了静态路由，所以就算有NAT地址池,他还是走的123.1.1.1的公网
三、三跟二的原理一样，照葫芦画瓢就好了，此处省略

四：内网1的内部server3配置NAT-server，是内网2的client3可以访问server3的http服务
首先要在r1上配置NAT-server，让内网2的client3通过公网地址访问过来，然后r1的NAT-server再通过这个公网地址转换为sever3的私网地址

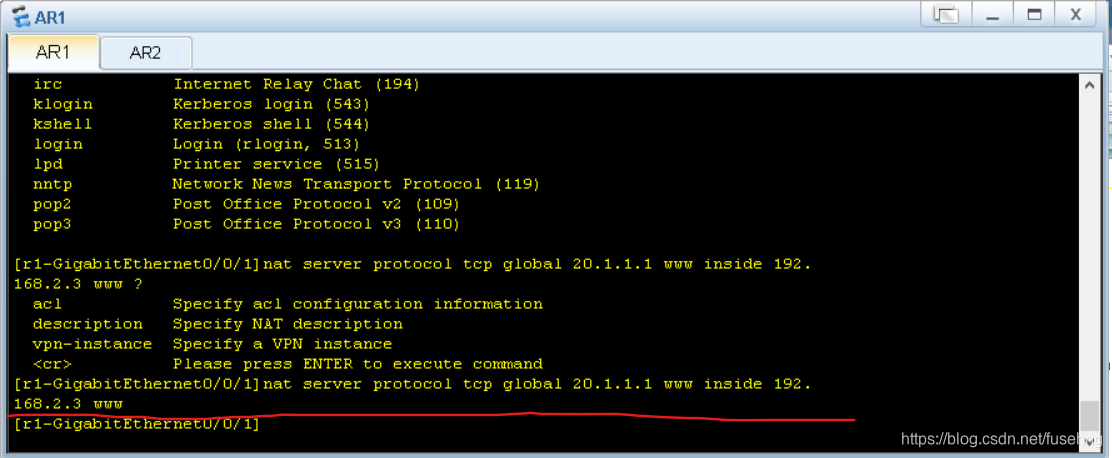

这条命令就是通过tcp协议访问公网20.1.1.1的http服务器的，转换为私网192.168.2.3地址的http服务
器

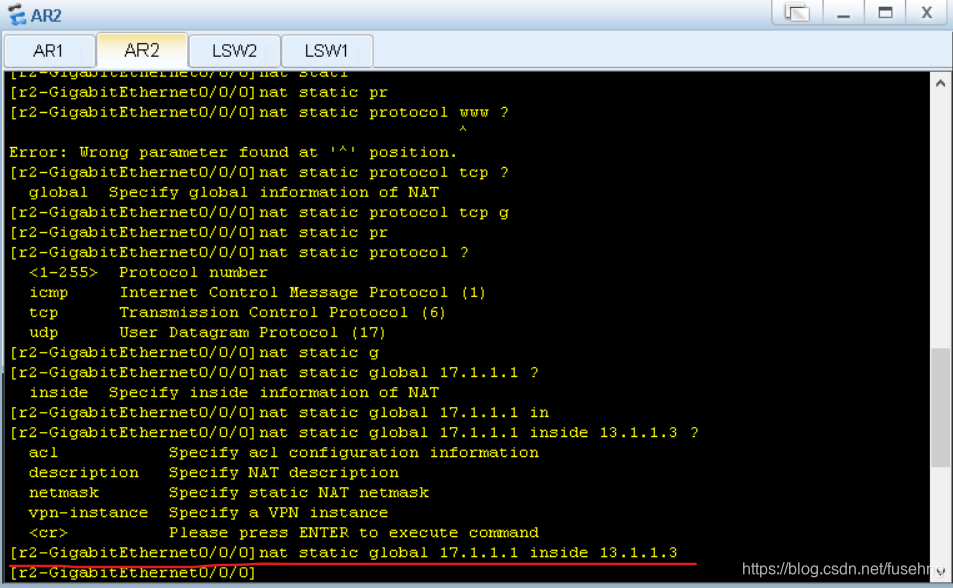

现在要在r2上用静态nat给client3分配一个公网IP，17.1.1.1
记住配静态一定要在出接口做，现在13.1.1.3从r2出去就是17.1.1.1的公网IP了
最后要做的就是静态路由了，交换机路由器都要有这两个网段的静态路由表
命令：
[sw1]ip route-static 17.1.1.0 24 192.168.100.1
[r1]ip route-static 17.1.1.0 24 11.1.1.2
[r2]ip route-static 20.1.1.0 24 11.1.1.1
[sw2]ip route-static 20.1.1.0 24 12.1.1.1

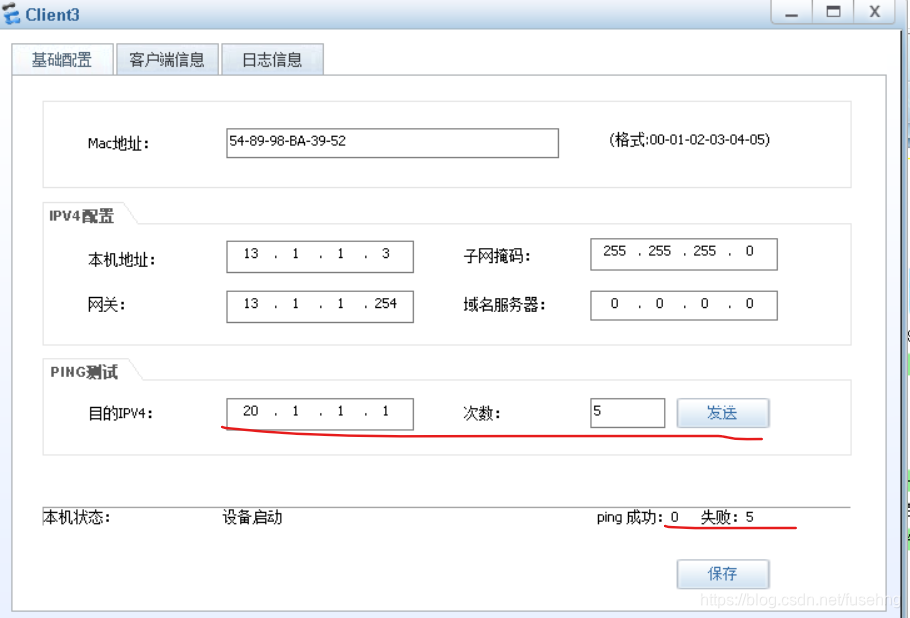

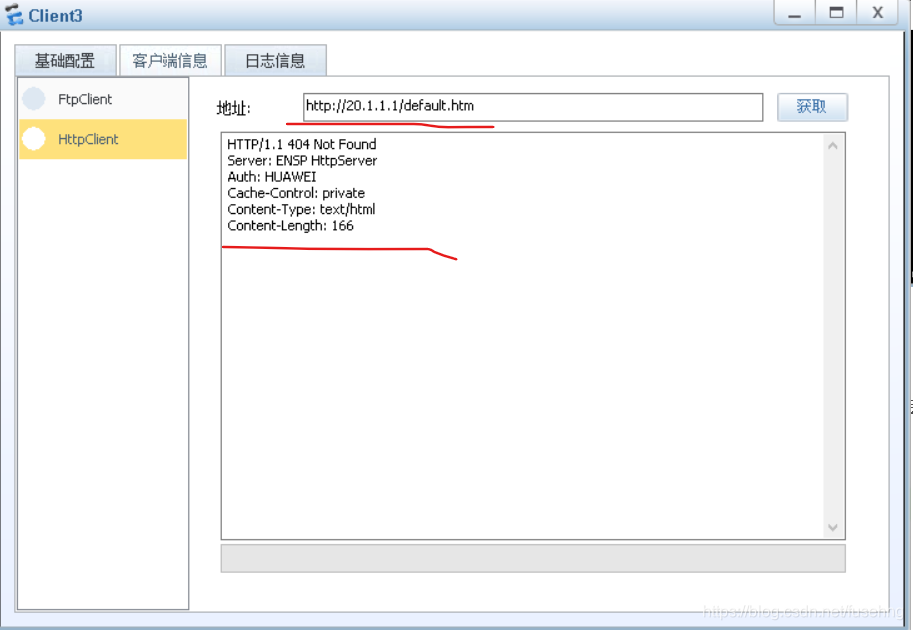

测试：
但是别的I访问20.1.1.1只能访问他的http服务，因为我们只允许20.1.1.1的http服务通过tcp可以过，别的端口不能过
