生成树实验

本文详细介绍了如何进行生成树协议(STP)的实验操作,包括将所有交换机切换到STP模式,设置SW1为主根桥,SW2为备份根桥,调整接口开销标准至802.1d-1998,并通过修改入口开销或接口ID来互换阻塞和指定端口。实验中强调了不同交换机间的接口标准一致性,根桥与备份根桥的设置方法,以及如何在不影响拓扑结构的情况下调整端口角色。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

在这里插入图片描述实验需求:1、所有交换机生成树模式改为stp
2、让sw1作为根桥,sw2作为备份根桥
3、在交换机上要求阻塞端口互换
4、接口开销标准使用802.1d-1998
实验步骤:1、先把所有交换机生成树模式改为stp模式
2、使用命令把接口开销标准使用802.1d-1998
3、把sw1设置为根桥,sw2设为备份根桥
4、改变入口开销或者改变接口id

实验:一、把所有交换机生成树改为stp模式
在这里插入图片描述圈住的就是生成树的三种模式
剩余的交换机也要改 同理
2、使用命令把接口开销标准使用802.1d-1998
在这里插入图片描述圈主的是三种接口标准,交换机的接口标准必须一致 剩下的交换机同理
3、把sw1手动设置为根桥,sw2设置为备份根桥 如果sw1废了 sw2就会成为根桥

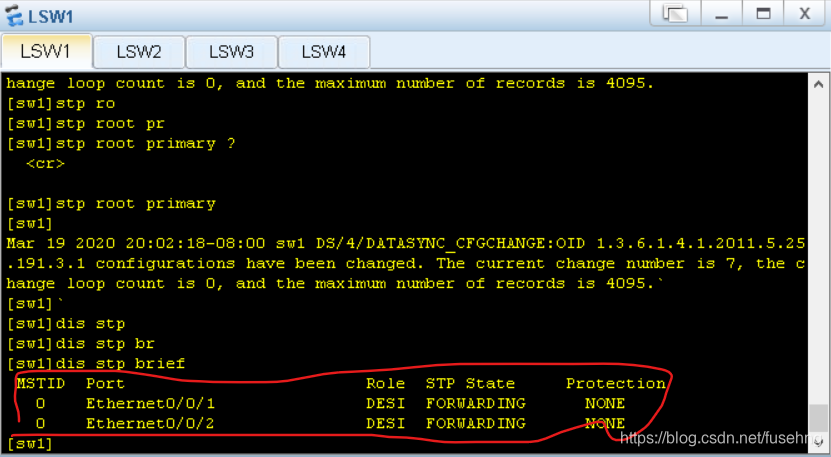

在这里插入图片描述交换机1设置为根交换机

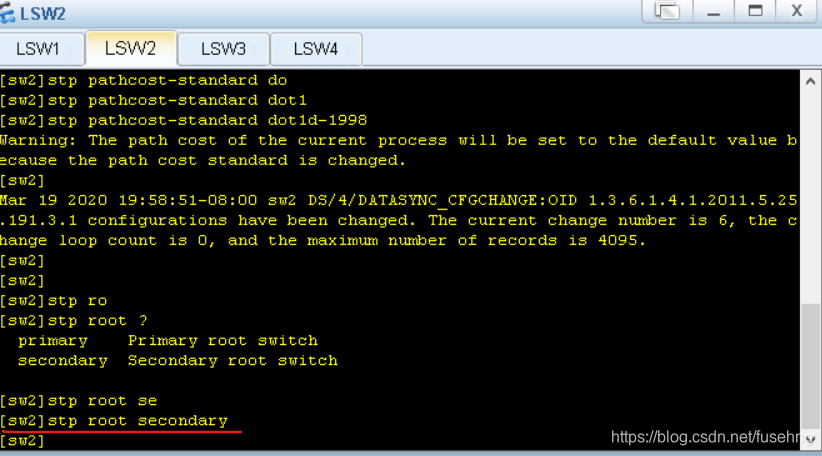

在这里插入图片描述sw2设置为备份
验证:

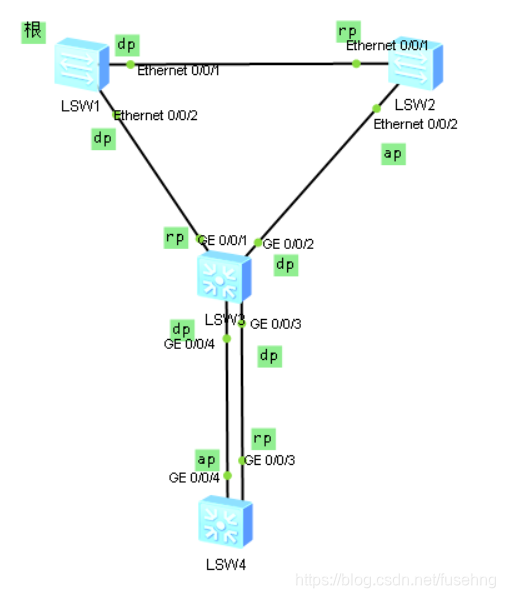

在这里插入图片描述现在生成树的所有端口是这个状态
在这里插入图片描述实验最后一个需求就是把堵塞接口和指定接口互换一下,那么就需要更改入口开销或者端口id
首先改交换机2和交换机3的指定和堵塞端口
那么就需要把sw2的入口开销改的比sw3的入口开销小

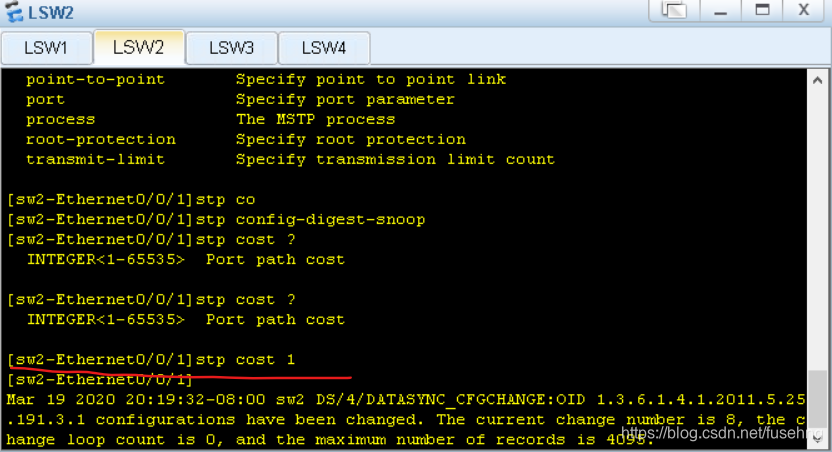

在这里插入图片描述因为sw3的入口开销按照802.1d-1998标准 开销为2,所以sw2的要比sw3的低

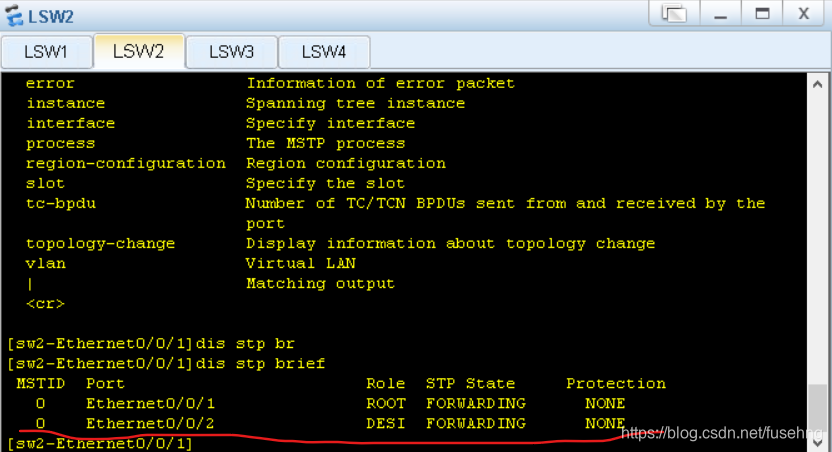

现在sw2的0/0/2的接口就是dp了

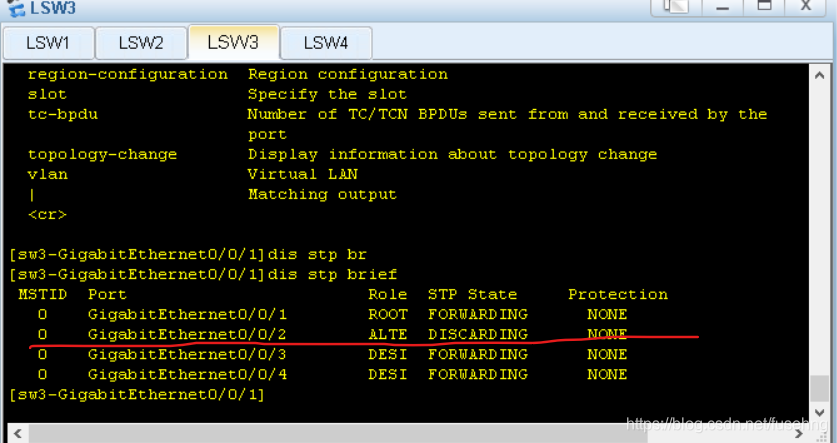

在这里插入图片描述sw3的0/0/2接口为ap
在这里插入图片描述这个指定和堵塞接口改了对拓扑下面的接口没有任何影响

但是sw3的0/0/4和sw4的0/0/4是没有办法改的,因为不管怎么改sw4的0/0/4永远比sw3的0/0/4多走一条路 开销值一定比他大

现在可以改sw4的ap和rp,他们的开销值是一样的,开销值一样的时候就要比发送者桥ID,他们的发送者桥ID是一样的,然后就要比发送端口的id,这时候我们把sw30/0/4的优先级调的比0/0/3的小 这样sw4的根端口就为0/0/4
在这里插入图片描述

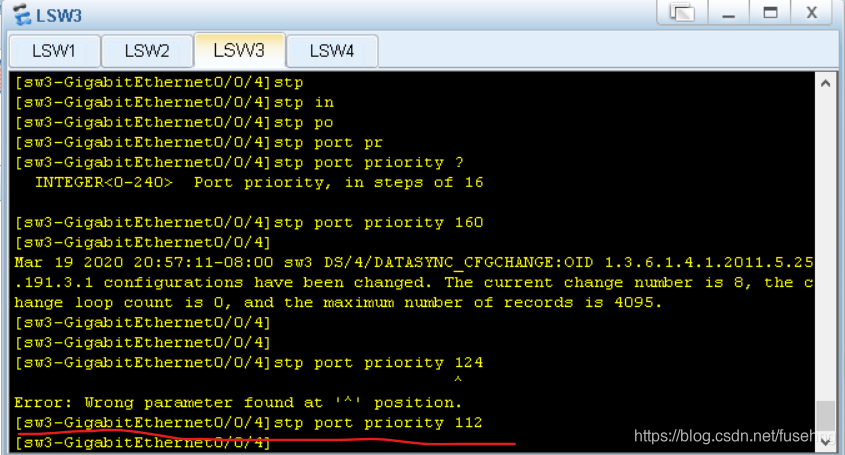

端口默认优先级都是128,我们把0/0/4的调为112 这样优先级就比0/0/3的高了 优先级只能是16的倍数
