该实验旨在实现同一VLAN内的PC互通以及不同VLAN间的通信。通过配置交换机创建VLAN，设置PC接入接口为access模式，指定PVID，将互联接口设为trunk模式，并调整trunk接口的PVID，最终实现VLAN10和VLAN100的主机相互通信。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

在这里插入图片描述实验目的：同一个里vlan下面的所有主机可以相连，vlan10和vlan100可以相通
实验前提：把pc的基本配置做完，让他们在一个网段里，给pc1和pc3按照要求用vlan10，pc2用vlan100
交换机1：在这里插入图片描述首先让交换机创建10 100 的vlan，交换机2、3同理
2、让pc与交换机相连的接口模式设成access
在这里插入图片描述交换机2、3同理
3、按照要求把pc1与交换机的access接口的pvid设为10
在这里插入图片描述同理，pc3的也设为10，pc2的设为100
4、把交换机互联的接口设置为trunk接口
在这里插入图片描述交换机2、3同理

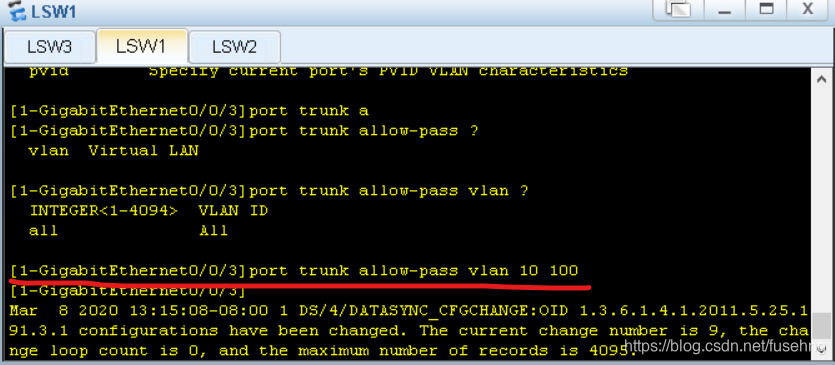

5、设置trunk接口允许携带10，100标签的数据帧通过
在这里插入图片描述交换机2、3同理
6、现在pc1与pc3已经可以通信了
