3G/4G无线路由器方案之网卡硬件设计

1.3.4、网卡

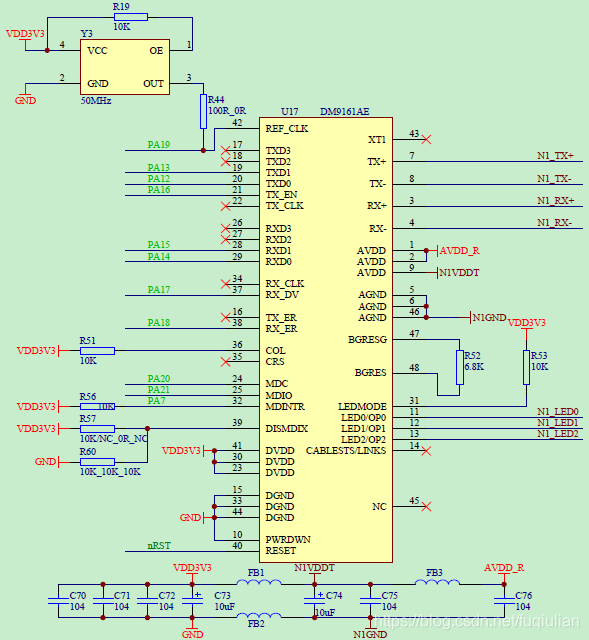

       网卡工作在OSI的最后两层，物理层（PHY）和数据链路层（MAC）。DM9161A是一个物理层单芯片（APHY），通过MII接口连接MAC层。AT91SAM9260内嵌MAC控制器，支持10/100Mbps，兼容IEEE 802.3标准协议。原理图所下图所示：

                                              图1.6  DM9161A原理图

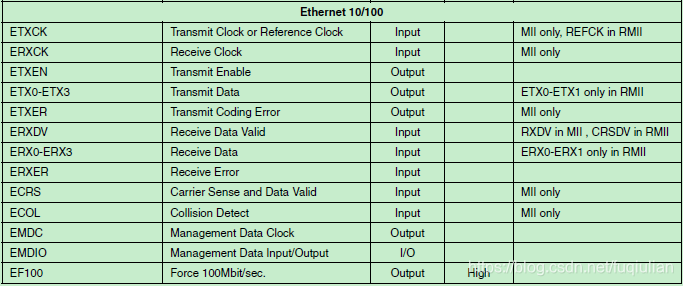

        AT91SAM9260内嵌的MII接口关键信号如下图所示：

                                                               图1.7 MII接口信号表

        AT91SAM9260支持两种网络接口：MII和RMII。本设计中网络晶振50MHz，通过RMII接口连接PHY和MAC层ÿ
