[MTK软件原创] [I2C]如何在lk和preloader阶段进行i2c通讯

最新推荐文章于 2025-04-25 12:01:09 发布
转载 最新推荐文章于 2025-04-25 12:01:09 发布 · 1.9k 阅读 · 5

本文介绍在MTK平台的preloader和LK阶段通过I2C接口进行通讯的方法。主要内容包括初始化步骤、配置参数及读写操作。适用于MT6575、MT6577、MT6589和MT6572等型号。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

[DESCRIPTION]

kernel起来后，i2c通讯可以通过linux的标准接口进行通讯，但有时候也会在lk接单或这preloader阶段进行通讯，在此阶段mtk 提供了相关的API，可以调用进行通讯

[PLATFORM]

MT6575 MT6577 MT6589 MT6572

[SOLUTION]

以89为例，preloader和lk的文件路径如下：
alps\mediatek\platform\mt6589\preloader\src\drivers\mt_i2c.c
alps\mediatek\platform\mt6589\lk\mt_i2c.c
1.使用前先初始化：
调用mt_i2c_init(), 在此函数内调用mt_i2c_channel_init()初始化对应的i2c通道

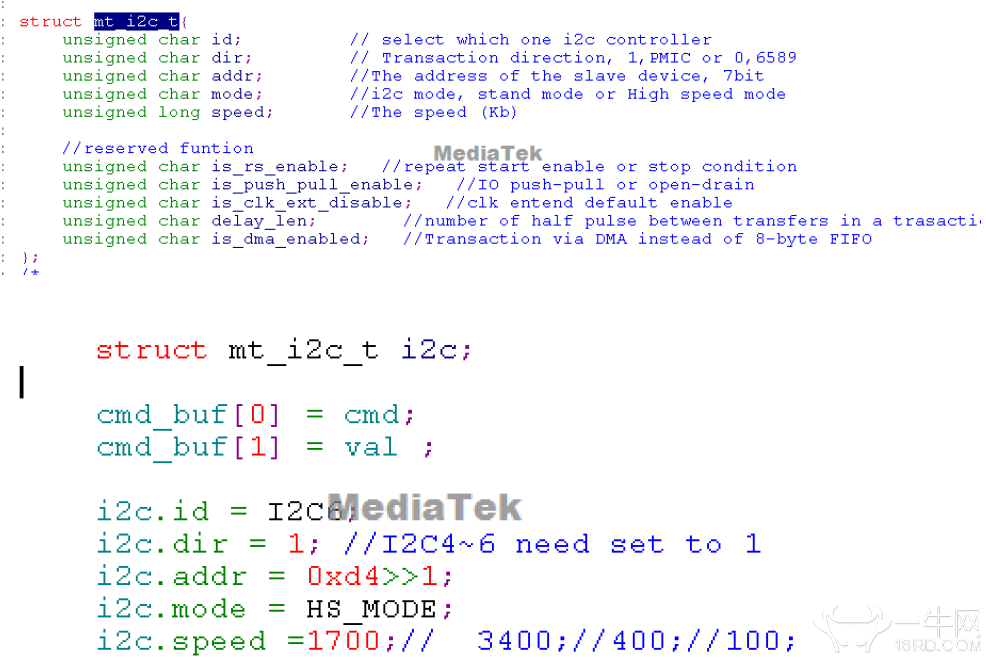

2. 对mt_i2c_t结构初始化,设定工作参数,如下，设定好i2c通道，地址，速度和方向等,在此阶段目前暂时不支持dma传
输方式,speed为400就是400kbps,mode为 高速模式，标准模式，快速模式

3. 初始化完成后即可进行读写操作：调用mt_i2c_read_new();mt_i2c_write_new()等接口
