一、寄存器

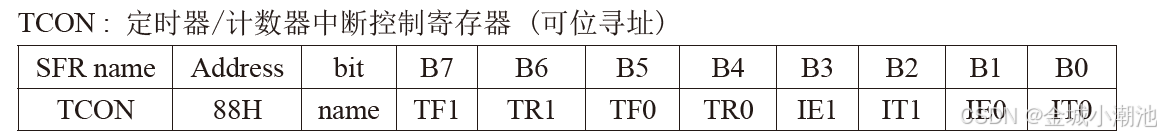

1、TCON定时器/计数器0/1控制寄存器

TR0/1：定时器T0/1的运行控制位。

TF0/1：定时器T0/1的中断溢出标志。

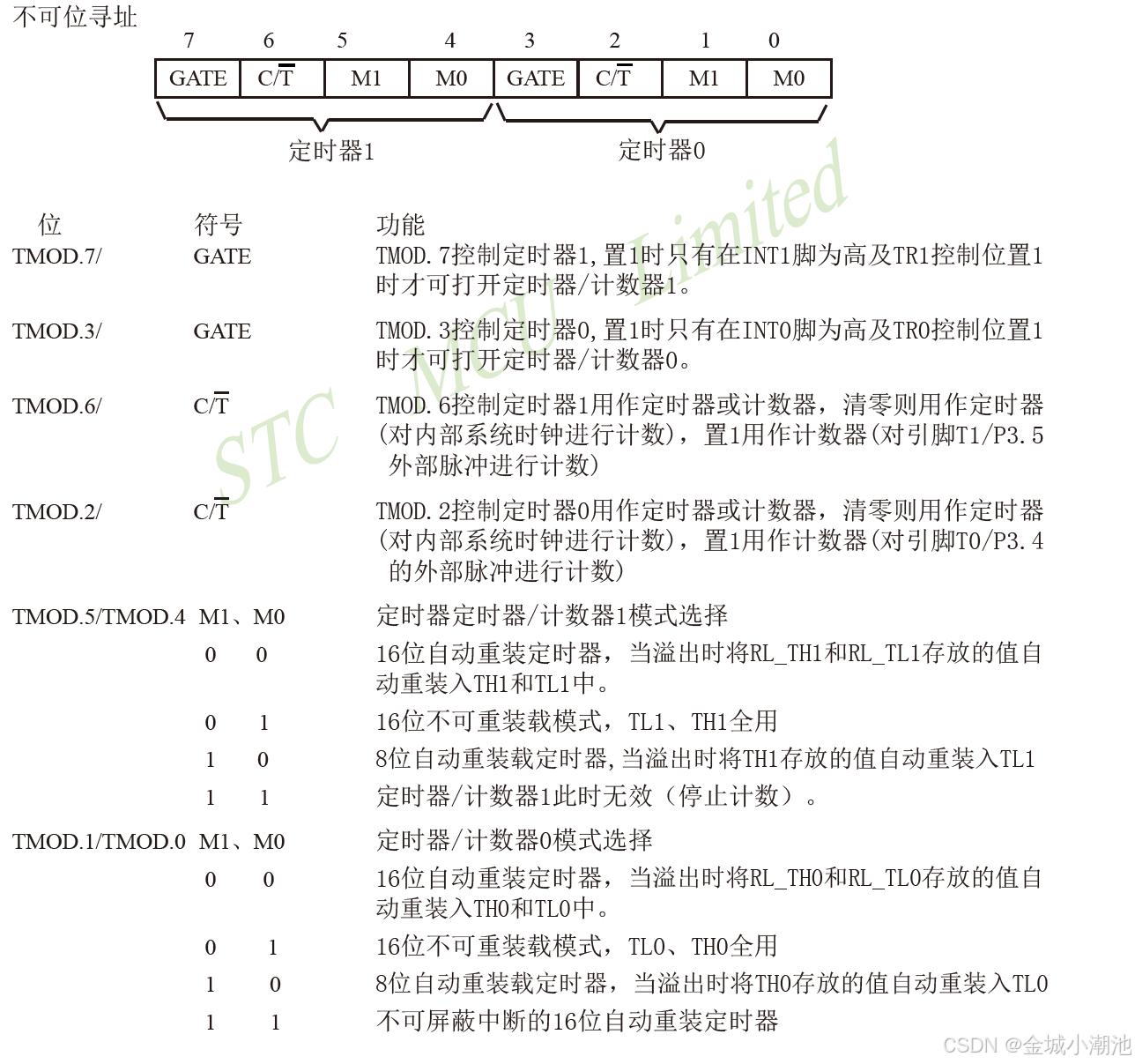

2、TMOD定时器/计数器0/1工作模式寄存器

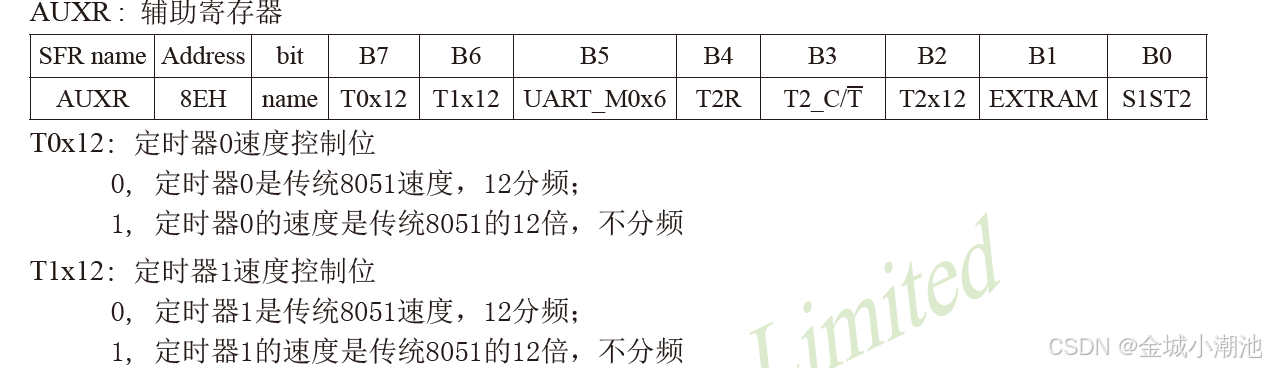

3、AUXR辅助寄存器（不可位寻址）

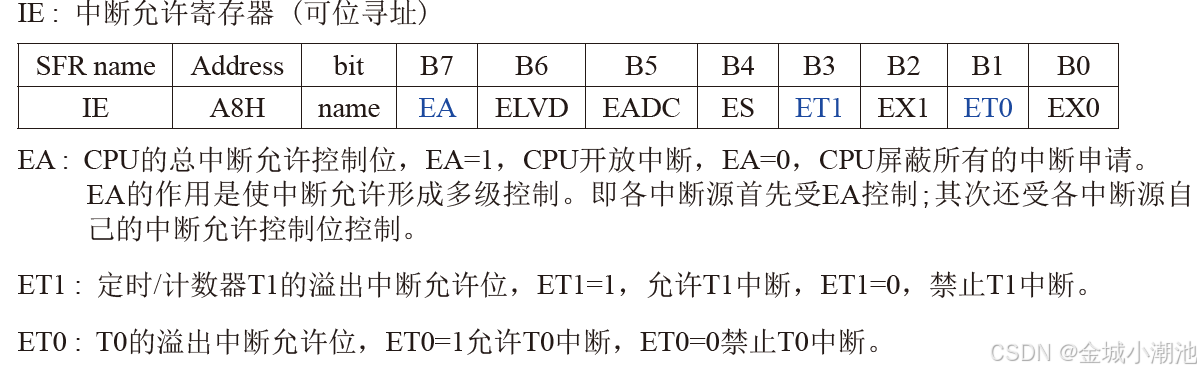

4、中断允许寄存器

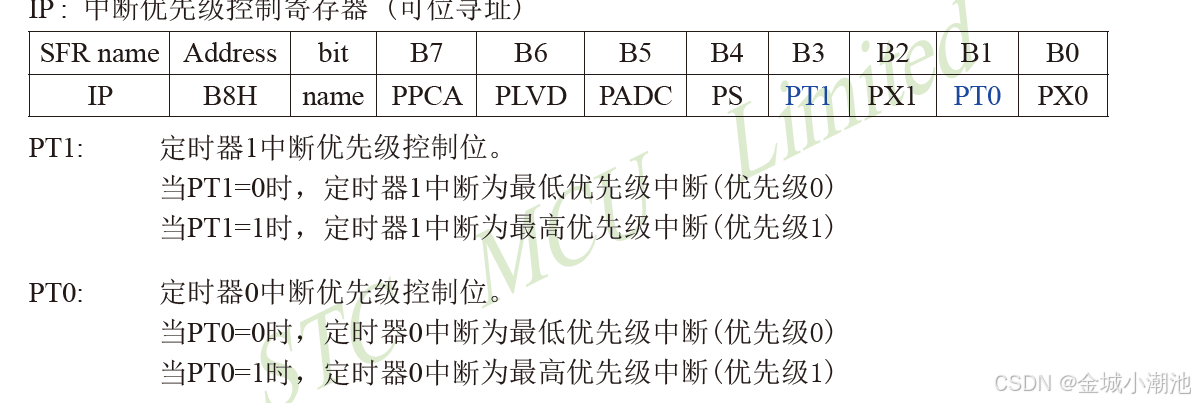

5、中断优先级控制寄存器

二、代码

蓝桥杯板子采用NE555来产生波形，并通过跳线帽接P34，利用P34做计数器来产生频率。

#include "task.h"
unsigned int dsp_count=0;
unsigned int fre_count=0;


unsigned char ui=1;
unsigned int fre=0;	//定义频率参数
void Timer2_Init(void)		//2毫秒@12.000MHz
{
	AUXR |= 0x04;			//定时器时钟1T模式
	T2L = 0x40;				//设置定时初始值
	T2H = 0xA2;				//设置定时初始值
	AUXR |= 0x10;			//定时器2开始计时
	IE2 |= 0x04;			//使能定时器2中断
}

void Timer0_Init()
{
	TMOD = 0x05; //定时器0 采用计数器
	TH0 = 0;
	TL0 = 0;
	ET0 = 1;
	TR0 = 1;
}
void Init_Sys()
{
	LED(0xff);
	BUZ(0x00);
	Init_DSP();
	Timer0_Init();
	EA = 1;
}
void Timer2_Isr(void) interrupt 12
{
	GetDisplayStruct()->SegDisplay();
	if(dsp_count < 25)dsp_count++;
	if(fre_count < 500)fre_count++;  //每隔1S获取一次
}
void Task_Fre()
{
	if(fre_count >= 500)
	{
		fre_count = 0;
		fre = (TH0 << 8) | TL0; // 将所计数值传出
		TH0 = 0;	//重新计数
		TL0 = 0;
	}
}
void Task_Seg()
{
	DisplayStruct* seg = GetDisplayStruct();
	if(dsp_count < 25)
		return;
	dsp_count = 0;
	if(ui == 1)
	{
		seg->dot = 10;
		seg->buf[0] = 11;
		seg->buf[1] = (fre > 999999)?(fre / 1000000 % 10):(10);
		seg->buf[2] = (fre > 99999)?(fre / 100000 % 10):(10);
		seg->buf[3] = (fre > 9999)?(fre / 10000 % 10):(10);
		seg->buf[4] = (fre > 999)?(fre / 1000 % 10):(10);
		seg->buf[5] = (fre > 99)?(fre / 100 % 10):(10);
		seg->buf[6] = (fre > 9)?(fre / 10 % 10):(10);
		seg->buf[7] = fre % 10;
	}

}

tips：频率采集使用了定时器0，显示刷新采用了定时器2，定时器1可留做串口使用，超声波采用PCA。
