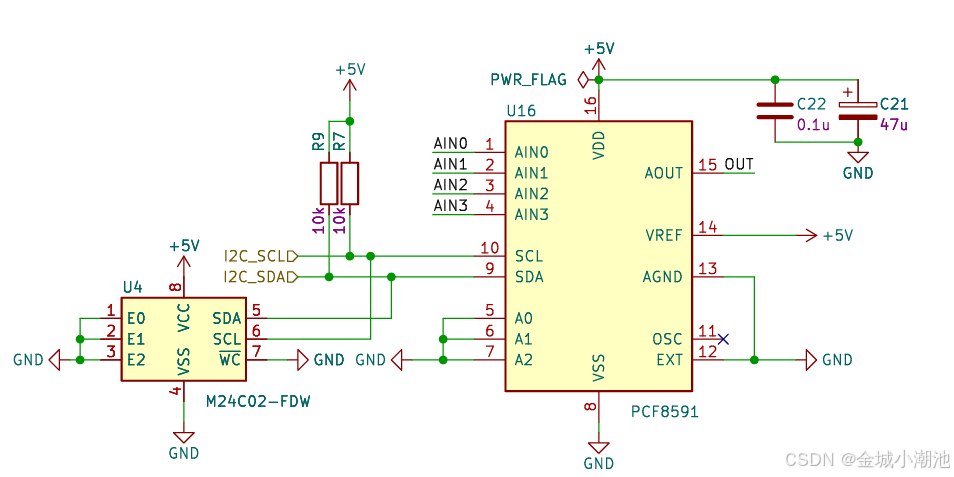

一、原理图

二、软件模拟IIC

IIC协议是一种同步、串行、半双工的通信协议，使用两根线：SDA（数据线）和SCL（时钟线）。主设备控制时钟线，负责发起和终止传输。从设备通过地址识别。

初始化GPIO的话，需要将SDA和SCL设置为输出模式，并且初始状态是高电平，因为IIC总线在空闲时这两根线都是高电平。可能需要配置上拉电阻，确保总线空闲时能拉高。也需要配置GPIO的模式为开漏输出，这样才方便实现线与逻辑。这点可能需要特别注意，否则可能无法正确读取数据。

1、开始和终止信号

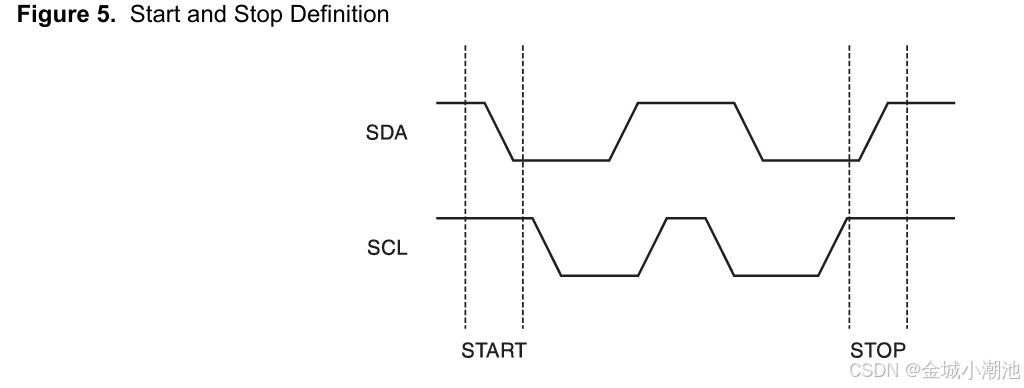

IIC的起始信号是在SCL高电平期间，SDA从高变低。所以模拟的时候，首先确保SCL为高，然后拉低SDA，接着再拉低SCL，准备后续的数据传输。需要严格按照时序来，可能需要插入一些延时，保证信号稳定。
void I2CStart(void)
{
    sda = 1;
    scl = 1;	//拉高释放总线
	I2C_Delay(DELAY_TIME);	//延时
    sda = 0;
	I2C_Delay(DELAY_TIME);
    scl = 0;
}

停止信号是在SCL高电平期间，SDA从低变高。所以主设备需要先拉低SCL，然后拉低SDA，再拉高SCL，最后在SCL高的时候拉高SDA。
void I2CStop(void)
{
    sda = 0;
    scl = 1;
	I2C_Delay(DELAY_TIME);
    sda = 1;
	I2C_Delay(DELAY_TIME);
}

2、数据发送

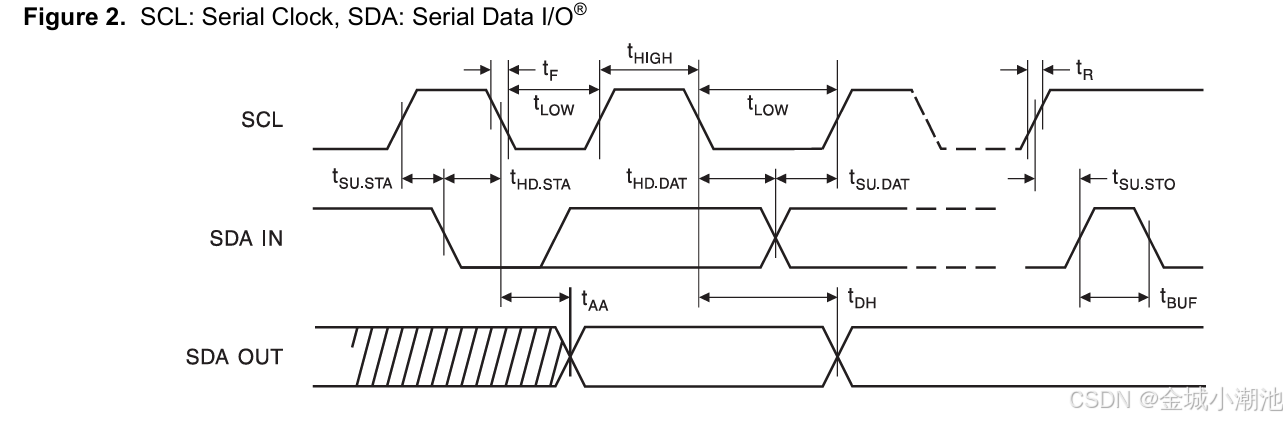

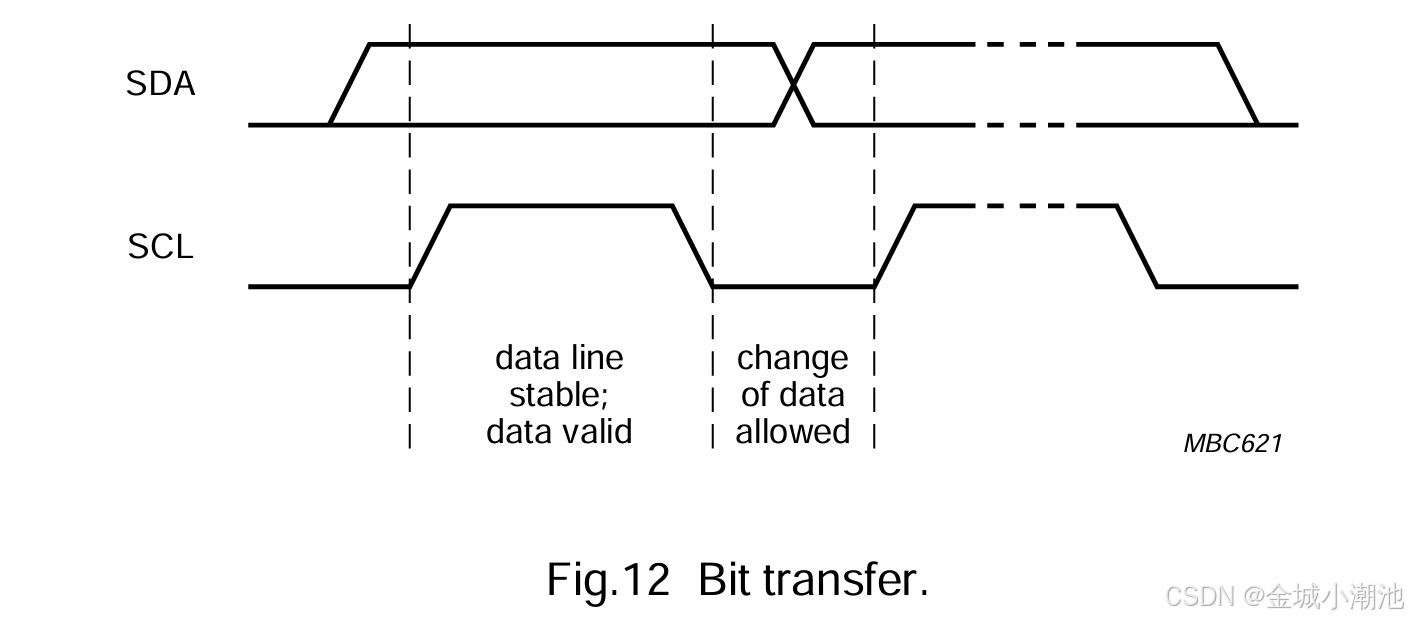

IIC的数据是在SCL高电平时稳定的，数据的变化只能在SCL低电平时进行。每个字节传输8位，高位在前。主设备在SCL低电平时改变SDA，然后拉高SCL，从设备在SCL高电平时读取SDA。之后需要等待一个时钟周期，可能还需要检测从设备的应答信号。应答信号是在每个字节后，发送方释放SDA（变为输入模式），接收方在第九个时钟周期拉低SDA表示应答。这里模拟的时候，主设备发送完8位后，需要切换SDA为输入，等待从设备的应答，检测SDA是否为低，然后再切回输出模式继续发送。
void I2CSendByte(unsigned char byt)
{
    unsigned char i;

    for(i=0; i<8; i++){		//由高位到地位依次发送
        scl = 0;		//拉低传输数据
		I2C_Delay(DELAY_TIME);
        if(byt & 0x80){
            sda = 1;
        }
        else{
            sda = 0;
        }
		I2C_Delay(DELAY_TIME);
        scl = 1;		//拉高稳定
        byt <<= 1;		//下一位数据
		I2C_Delay(DELAY_TIME);
    }

    scl = 0;
}

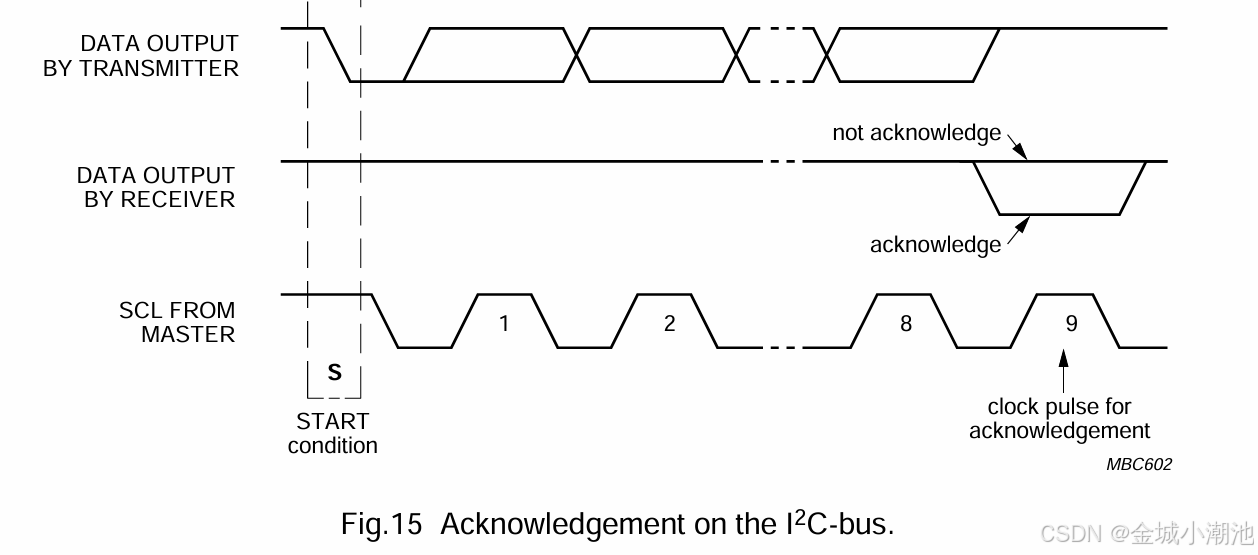

3、应答信号

应答：数据发送信号（低电平），表示成功接收到数据，且可以继续接收。
非应答：数据接收方发送信号（高电平），表示由于某些原因不再接收数据
unsigned char I2CWaitAck(void)
{
	unsigned char ackbit;

    scl = 1;
	I2C_Delay(DELAY_TIME);
    ackbit = sda; //若为1时表示接收完成
    scl = 0;
	I2C_Delay(DELAY_TIME);

	return ackbit;
}
void I2CSendAck(unsigned char ackbit)	//主动发送应答
{
    scl = 0;
    sda = ackbit;
	I2C_Delay(DELAY_TIME);
    scl = 1;
	I2C_Delay(DELAY_TIME);
    scl = 0;
	sda = 1;
	I2C_Delay(DELAY_TIME);
}

4、接收数据信号

数据的读取是在SCL高电平期间（稳定），此时数据不在变化。读取完成后需主动发送应答信号来结束读取。
unsigned char I2CReceiveByte(void)
{
	unsigned char da;
	unsigned char i;
	for(i=0;i<8;i++){   //8位数据由高位开始
		scl = 1;
		I2C_Delay(DELAY_TIME);
		da <<= 1;
		if(sda)
			da |= 0x01;
		scl = 0;
		I2C_Delay(DELAY_TIME);
	}
	return da;
}

三、PCF8591（A/D、D/A）

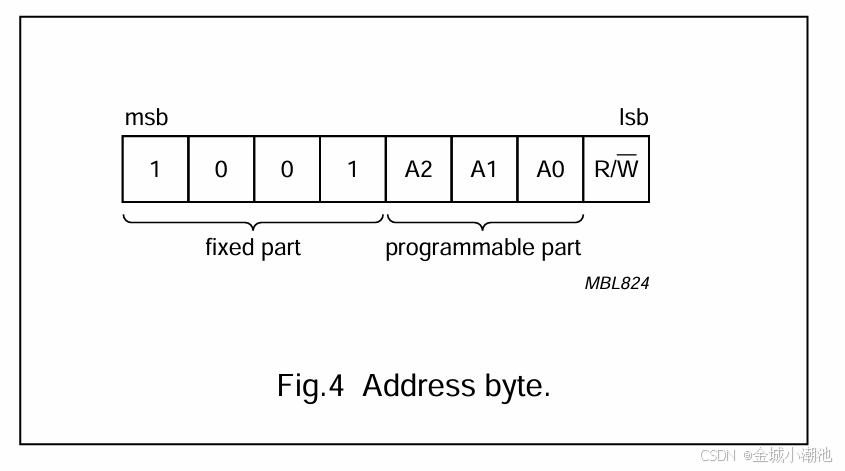

1、器件地址：

高4位固定，后面3位对应器件引脚连接地址，蓝桥杯板子均接地（置0），最后一位控制读写操作（1为读，0为写）。

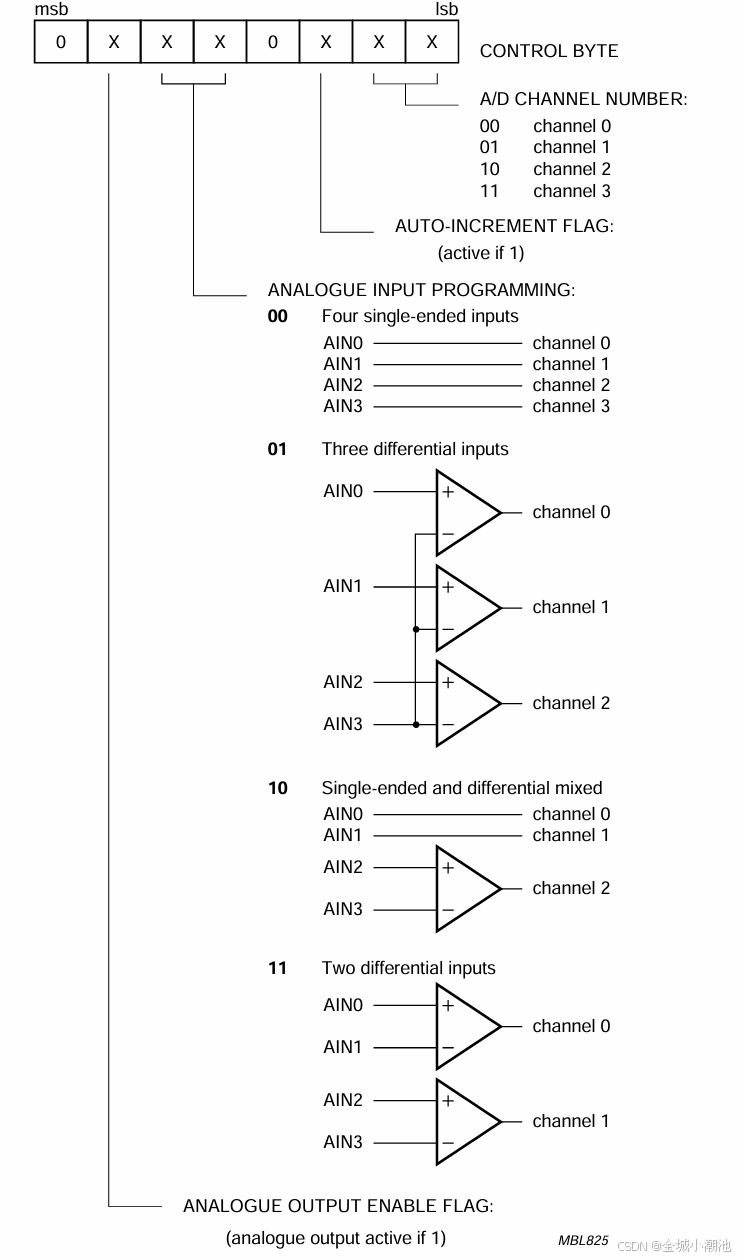

2、控制字节

第7位：固定值0；

第6位：0—A/D转换，1—D/A转换；

第5、4位：00—四路单端输入，01—三路差分输入，10—两路单端，一路差分，11—两路差分输入；

第3位：固定值0；

第2位：0—禁止自动增量，1—允许自动增量；

第1、0位：00—选择AIN0，01—选择AIN1，10—选择AIN2，11—选择AIN3.

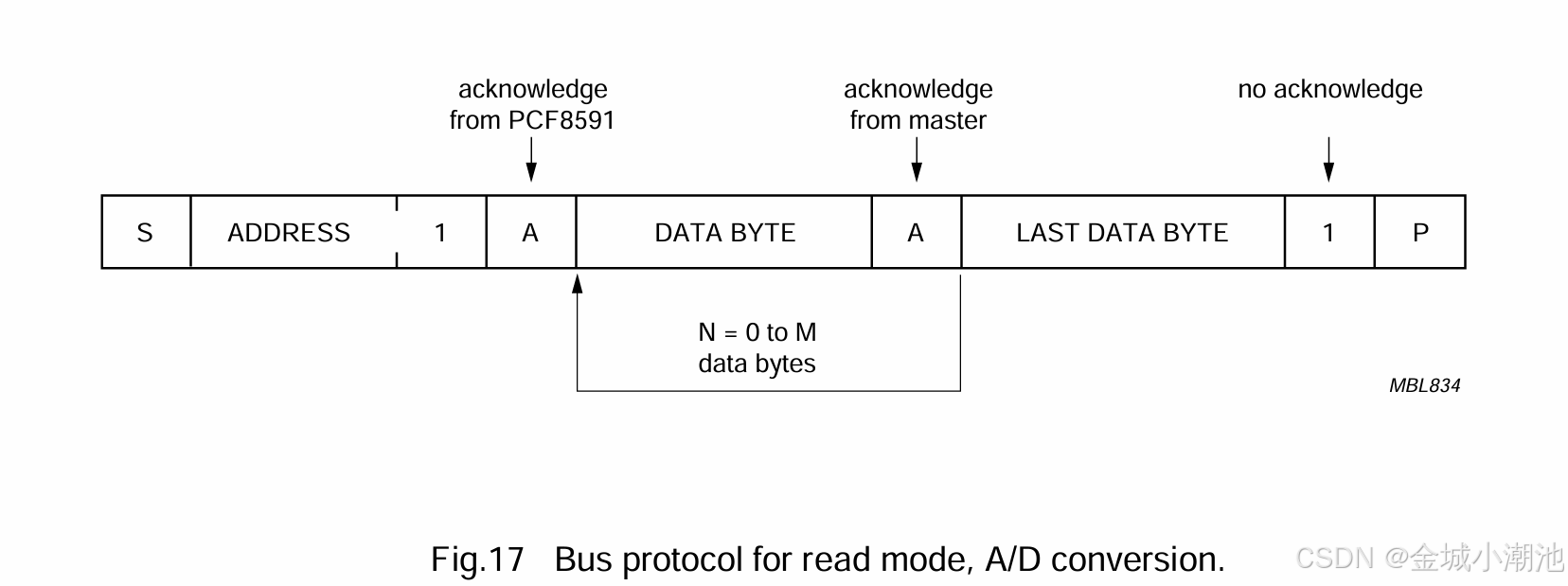

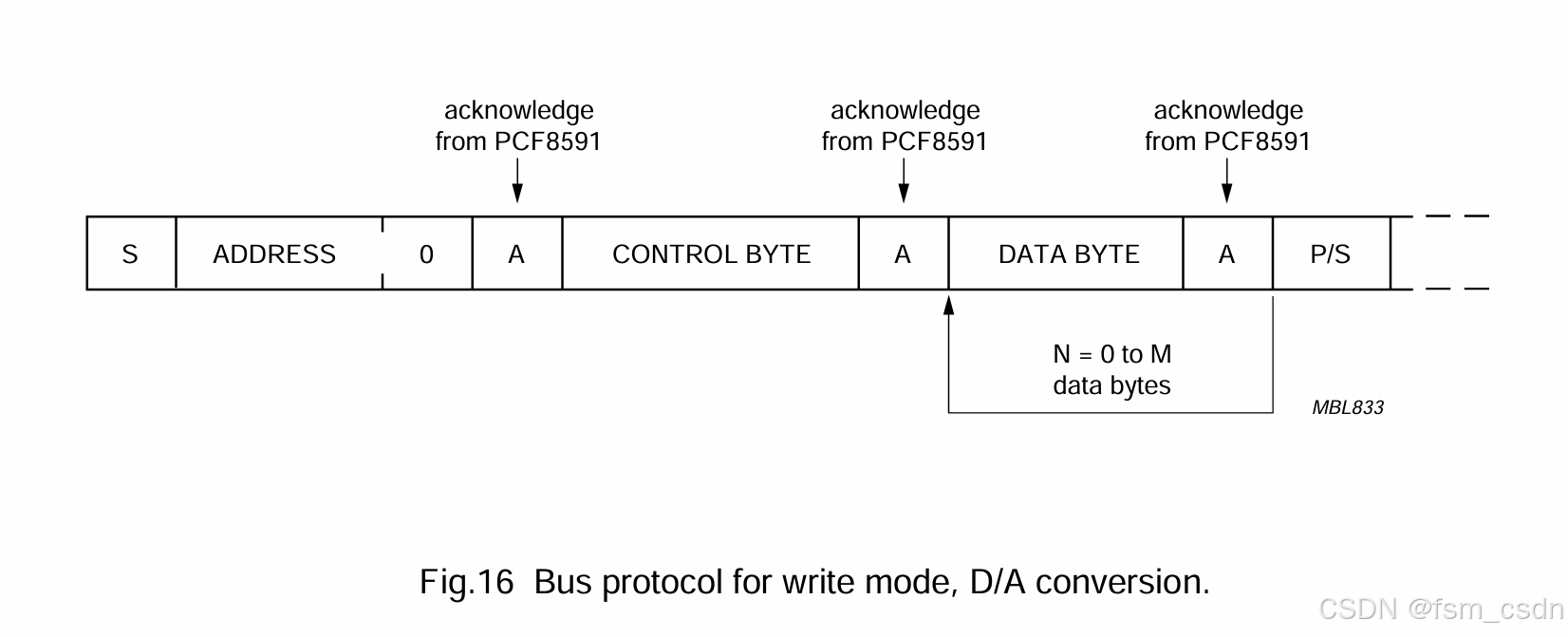

3、数据收发

unsigned char PCF8591_ADC(unsigned char channel)
{
	unsigned char dat;
	I2CStart();
	I2CSendByte(0x90);	//发送写地址
	I2CWaitAck();
	if(channel == 1)		//选择通道
		I2CSendByte(0x01);
	else if(channel == 3)
		I2CSendByte(0x03);
	I2CWaitAck();
	I2CStart();
	I2CSendByte(0x91);	//发送读
	I2CWaitAck();
	dat = I2CReceiveByte();		//接收数据
	I2CWaitAck();
	I2CSendAck(1);	//发送非应答信号
	I2CStop();
	return dat;
}

void PCF8591_DAC(unsigned char dat)
{
	I2CStart();
	I2CSendByte(0x90);	//发送写
	I2CWaitAck();
	I2CSendByte(0x40);	//打开DAC通道
	I2CWaitAck();
	I2CSendByte(dat);	//发送数据
	I2CWaitAck();
	I2CSendAck(1);		//此处可删除
	I2CStop();
}

四、AT24C04

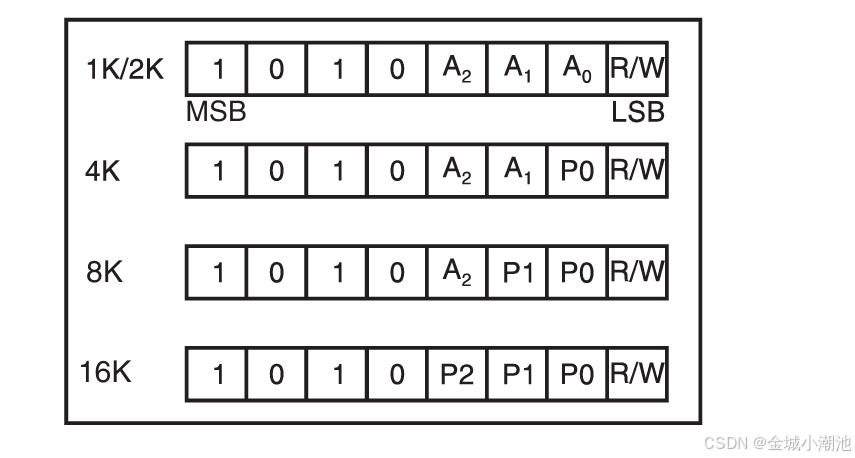

1、器件地址

注意：蓝桥杯板子位24C02。

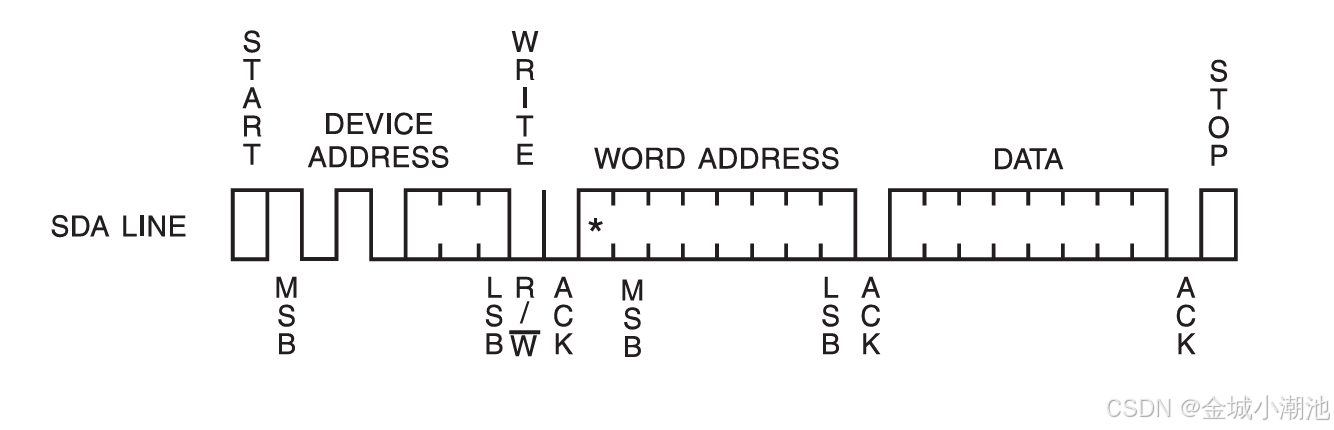

2、向EEPROM写入数据

该芯片使用9位地址进行数据寻址。

void AT24C04_write_page(unsigned char add,unsigned char *dat)
{
	I2CStart();
	I2CSendByte(0xa0);
	I2CWaitAck();
	I2CSendByte(add);
	I2CWaitAck();
	I2CSendByte(dat[0]);
	I2CWaitAck();
	//I2CSendAck(1);
	I2CStop();
}

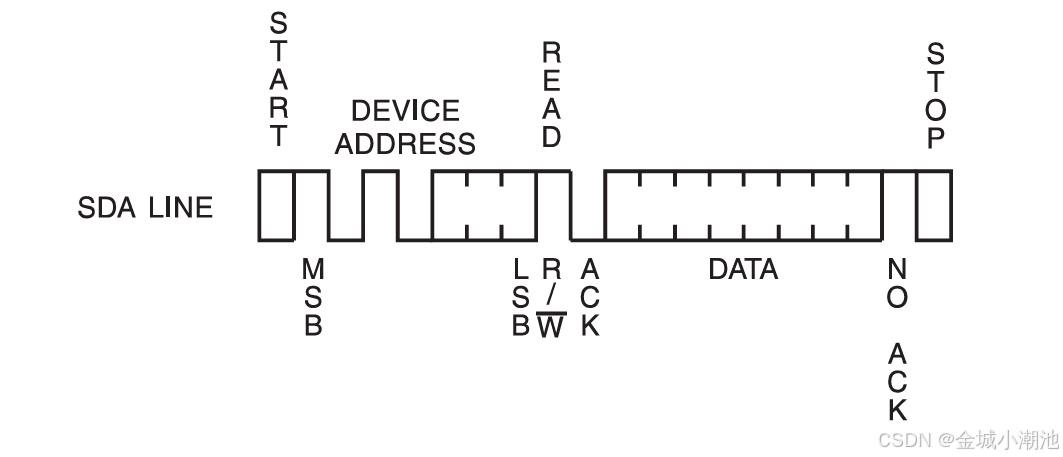

3、从指定地址读取数据

void AT24C04_read_page(unsigned char add,unsigned char *dat)
{

	I2CStart();
	I2CSendByte(0xa0);	//写操作
	I2CWaitAck();
	I2CSendByte(add);	//指定地址
	I2CWaitAck();
	I2CStart();
	I2CSendByte(0xa1);	//读
	I2CWaitAck();
	dat[0] = I2CReceiveByte();
	I2CSendAck(1);
	I2CStop();
}

tips:在数据读取时注意定时器中断，可能干扰IIC时序，最好在读取时关闭中断，结束后打开中断。
