基于全帧CCD的牙科口内数字成像系统设计

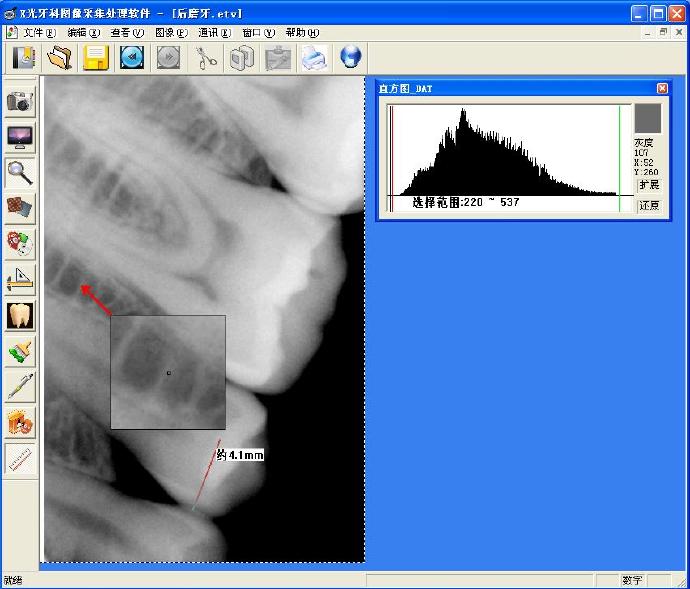

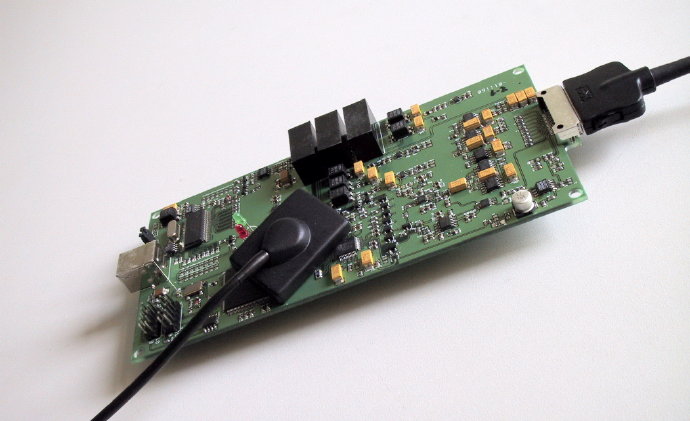

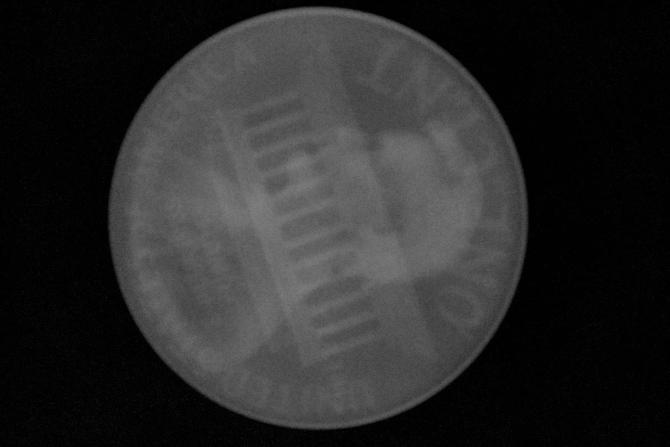

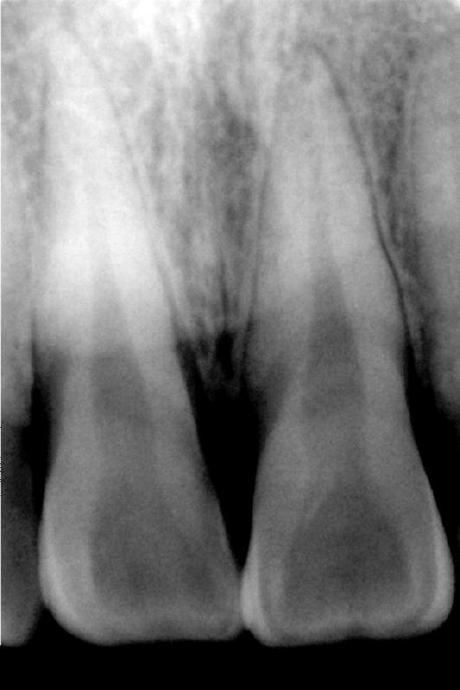

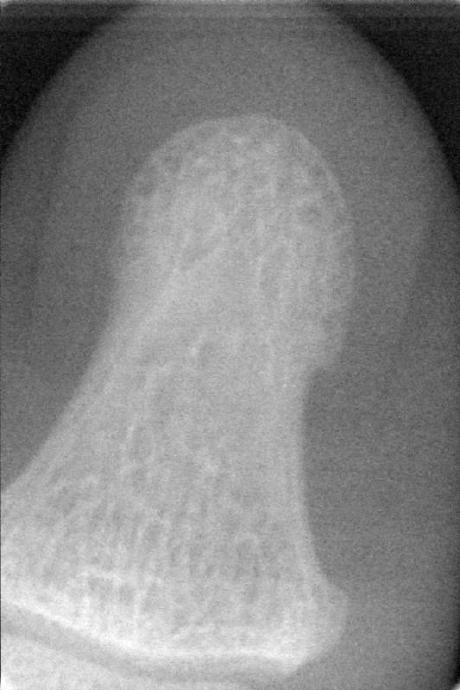

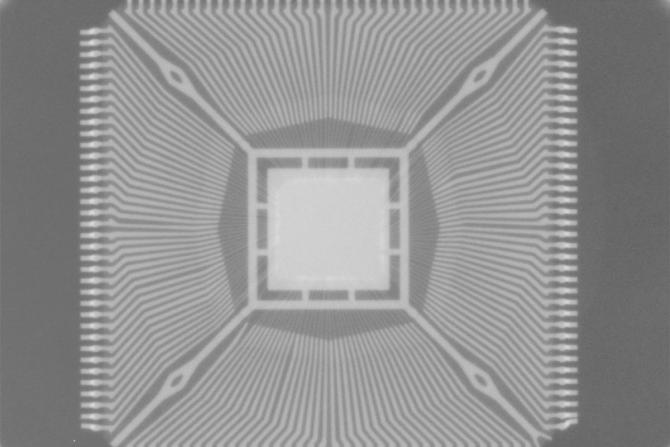

2009年，设计完成了基于英国E2V牙科口内Ｘ射线CCD的成像电路设计。设计采用了FPGA(现场可编程门阵列)及高精度ADC,通过高速USB2.0进行高速数据传输。实验结果表明:牙科口内数字成像系统分辨率15lp/mm。该X射线数字成像系统具有体积小、结构简单、分辨率高的特点,能够满足牙齿及指关节等部位实时诊断和工业Ｘ射线检测的要求。

    其实，对于大多数CCD器件来说，是不能够直接对Ｘ射线成像的。我所用的CCD也是做过特殊工艺处理的。就是利用一个普通的高灵敏度，大像原尺寸的全帧CCD，成像区表面镀一层碘化铯/碘化钠荧光层，当Ｘ射线打到荧光层上，转换为可见光，被CCD所接收。

    所用CCD型号及部分技术指标：

        传感器型号：AT71JA180XXX －－全帧型

        分辨率： 1200*800

        像原尺寸：25um正方

        成像区尺寸：30mm*20mm

        设计采用像原读出速率为1MHz
