E2V CMOS EV76C454成像电路设计

最新推荐文章于 2024-09-23 10:03:04 发布
原创 最新推荐文章于 2024-09-23 10:03:04 发布 · 958 阅读 · 3 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#fpga开发 #图像处理 #人工智能

本文介绍了基于EV76C454的40万像素mono成像组件设计，该组件使用ALTERA EP2C系列FPGA作为主控逻辑IC，并通过高速USB2.0接口实时输出图像数据。文章还讨论了影响图像质量的因素。

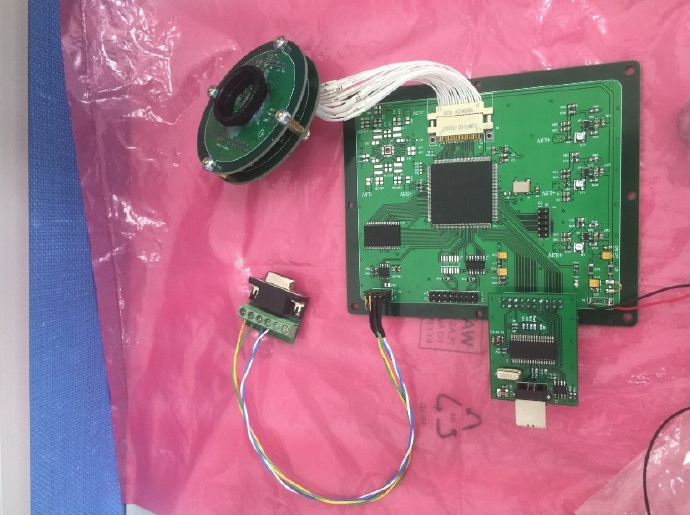

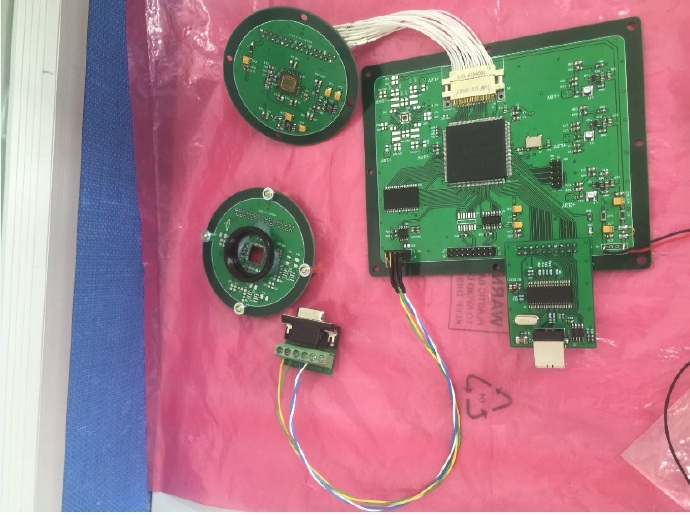

 应网友的要求，设计了基于E2V CMOS EV76C454 40万像素mono成像组件一套。

     只有有基于EV76C660的设计经验，这次进一步优化了电路，虽然性能可能会有所下降，但驱动电路更加简洁。

    CMOS需要3.3V和1.8V两种工作电压，均由LDO产生，电路稳定，电源噪声极低，保证了图像质量。

    该CMOS器件与EV76C660略有不同，配置是通过I2C接口进行的，支持100K和400K配置速度。

     设计中，主时
