Android音频播放详解

一 AudioTrack 播放

       播放声音可以使用 MediaPlayer 和 AudioTrack，两者都提供 Java API 给应用开发者使用。两者的差别在于：MediaPlayer 可以播放多种格式的音源，如 mp3、flac、wma、ogg、wav 等，而 AudioTrack 只能播放解码后的 PCM 数据流。从上面 Android 音频系统架构图来看：MediaPlayer 在 Native 层会创建对应的音频解码器和一个 AudioTrack，解码后的数据交由 AudioTrack 输出。所以 MediaPlayer 的应用场景更广，一般情况下使用它也更方便；只有一些对声音时延要求非常苛刻的应用场景才需要用到 AudioTrack。这里主要聚焦AudioTrack的方式：

 一个 AudioTrack Java API 的测试例子（MODE_STREAM 模式）：
   [-->AudioTrackAPI使用例子（Java层）]

//1. 根据音频数据的特性来确定所要分配的缓冲区的最小size
int bufsize =
            AudioTrack.getMinBufferSize(48000,     //采样率：每秒48000个点
            AudioFormat.CHANNEL_CONFIGURATION_STEREO,      //声道数：双声道
            AudioFormat.ENCODING_PCM_16BIT        //采样精度：一个采样点16比特，相当于2个字节

);

//2. 创建AudioTrack
AudioTrack trackplayer = new AudioTrack(
            AudioManager.STREAM_MUSIC,        //音频流类型
            48000,AudioFormat.CHANNEL_CONFIGURATION_STEREO,
            AudioFormat.ENCODING_PCM_16BIT, bufsize*2,
            AudioTrack.MODE_STREAM);         //数据加载模式

//3. 开始播放
trackplayer.play() ;


......

//4. 调用write写数据
trackplayer.write(bytes_pkg, 0,bytes_pkg.length) ;     //往track中写数据


......

//5. 停止播放和释放资源
trackplayer.stop();            //停止播放
trackplayer.release();            //释放底层资源

       详细说明下 getMinBufferSize() 接口，字面意思是返回最小数据缓冲区的大小，它是声音能正常播放的最低保障，从函数参数来看，返回值取决于采样率、采样深度、声道数这三个属性。MODE_STREAM 模式下，应用程序重点参考其返回值然后确定分配多大的数据缓冲区。如果数据缓冲区分配得过小，那么播放声音会频繁遭遇 underrun，underrun 是指生产者（AudioTrack）提供数据的速度跟不上消费者(AudioFlinger::PlaybackThread)消耗数据的速度，反映到现实的后果就是声音断续卡顿，严重影响听觉体验。

       可见最小缓冲区的大小 = 最低帧数 * 声道数 * 采样深度，（采样深度以字节为单位），在视频中，如果帧数过低，那么画面会有卡顿感，对于音频，道理也是一样的。最低帧数如何求得，我们到 native 层再解释。

二 AudioTrack Native API 四种数据传输模式：Transfer Mode

两个维度：

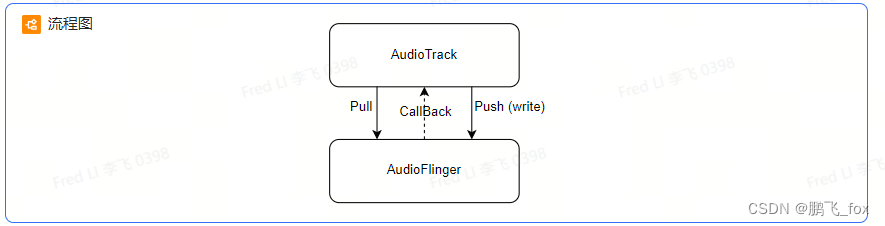

1.1 push或者pull

1.2 static 和 stream方式

从另外一个维度来看，还有两种方式：

（1）static方式，一次性把数据全传送给AF （soundpool 播放的方式）

延时小，简单高效，适用于提示音等操作

（2）stream方式，数据一点点的传送给AF，一块一块的传送 （QQ音乐播放音乐等）

延时小，不受文件大小限制。流媒体播放只能用这种。

Transfer Mode	描述	场景

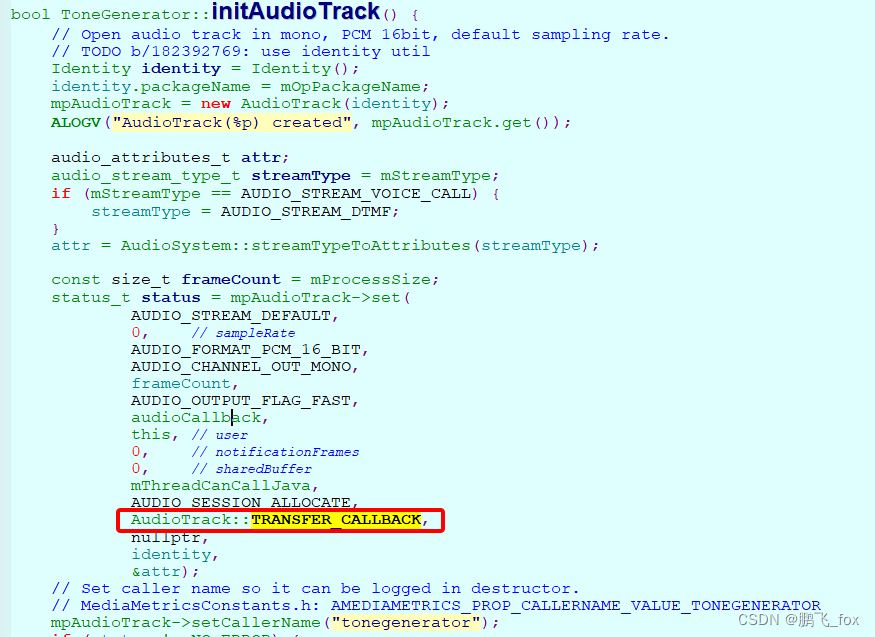

TRANSFER_CALLBACK	在 AudioTrackThread 线程中通过 audioCallback 回调函数主动从应用进程那里索取数据	ToneGenerator 播放采用这种模式 另外一个维度：对应着pull （拉流）数据 这种模式下 audiotrack会专门起一个AudioTrackThread线程去管理callback的回调
TRANSFER_OBTAIN	应用进程需要主动调用 obtainBuffer()/releaseBuffer() 填充数据	目前还没有见到实际的使用场景
TRANSFER_SYNC	应用进程需要持续调用 write() 写数据到 FIFO，写数据时有可能遭遇阻塞（等待 AudioFlinger::PlaybackThread 消费之前的数据）	基本适用所有的音频场景；对应于 AudioTrack Java API 的 MODE_STREAM 模式 （1）exoplayer() （2）网易云/QQ音乐播放音乐： 03-19 14:19:43.715 D/AudioTrack(27447): set() streamType -1, sampleRate 44100, format 0x1, channelMask 0x3, frameCount 14144, flags #0, notificationFrames 0, sessionId 0, transferType 3, uid -1, pid -1 cbf 1 （3）oppo 原生播放器: 03-19 14:23:03.175 D/AudioTrack(28663): set() streamType -1, sampleRate 44100, format 0x1, channelMask 0x3, frameCount 14144, flags #0, notificationFrames 0, sessionId 0, transferType 3, uid -1, pid -1 cbf 1 （4）mediaplayer 播放场景 mediaplayerservice.cpp 03-22 15:13:16.390 1472 8338 D AudioTrack: set() streamType 2, sampleRate 44100, format 0x1, channelMask 0x3, frameCount 22050, flags #1, notificationFrames 0, sessionId 1585, transferType 0, uid 1000, pid 24666 cbf 0 对应的是：TRANSFER_SYNC 另外一个维度：对应着push（推流）数据
TRANSFER_SHARED	应用进程将回放数据一次性付给 AudioTrack，适用于数据量小、时延要求高的场景；	对应于 AudioTrack Java API 的 MODE_STATIC 模式

三 AudioTrack Native API 输出标识：AUDIO_OUTPUT_FLAG

AUDIO_OUTPUT_FLAG	Description	场景
AUDIO_OUTPUT_FLAG_DIRECT	表示音频流直接输出到音频设备，不需要软件混音	一般用于 HDMI 设备声音输出、voip rx 、96K采样率绕过重采样等播放场景
AUDIO_OUTPUT_FLAG_PRIMARY	表示音频流需要输出到主输出设备	一般用于铃声类声音
AUDIO_OUTPUT_FLAG_FAST	表示音频流需要快速输出到音频设备	一般用于按键音、游戏背景音等对时延要求高的场景
AUDIO_OUTPUT_FLAG_DEEP_BUFFER	表示音频流输出可以接受较大的时延，	一般用于音乐、视频播放等对时延要求不高的场景，qq音乐、视频播放等场景
AUDIO_OUTPUT_FLAG_COMPRESS_OFFLOAD	表示音频流没有经过软件解码，需要输出到硬件解码器，由硬件解码器进行解码	Mediaplayer 播放MP3 或者 芯片adsp 支持解码的格式的音视频时候

       我们根据不同的播放场景，使用不同的输出标识，如按键音、游戏背景音对输出时延要求很高，那么就需要置 AUDIO_OUTPUT_FLAG_FAST，具体可以参考 ToneGenerator、SoundPool 和 OpenSL ES。下图是其和框架的mixerthread以及hal的output的一一对应关系。
