利用FME自动绘制等高线

作者：王芫

最近进行DWG数据坐标转换项目，遇到客户转换前数据为1956年黄海高程基准数据，转换后按照数据存储要求需要转换为1985年国家高程基准数据。因此，在自动重构等高线方面做了一些研究。

56高与85高之间存在一个对应的高程变化值，通过56高与85高之间的差值可将DWG数据中的高程点的高程值以及高程注记修改到85基准下。对于等高线数据，根据等高线的生成标准，等高线应为整数，不可通过不同基准下差值的方式直接修改等高线的标高值，必须进行等高线重构。

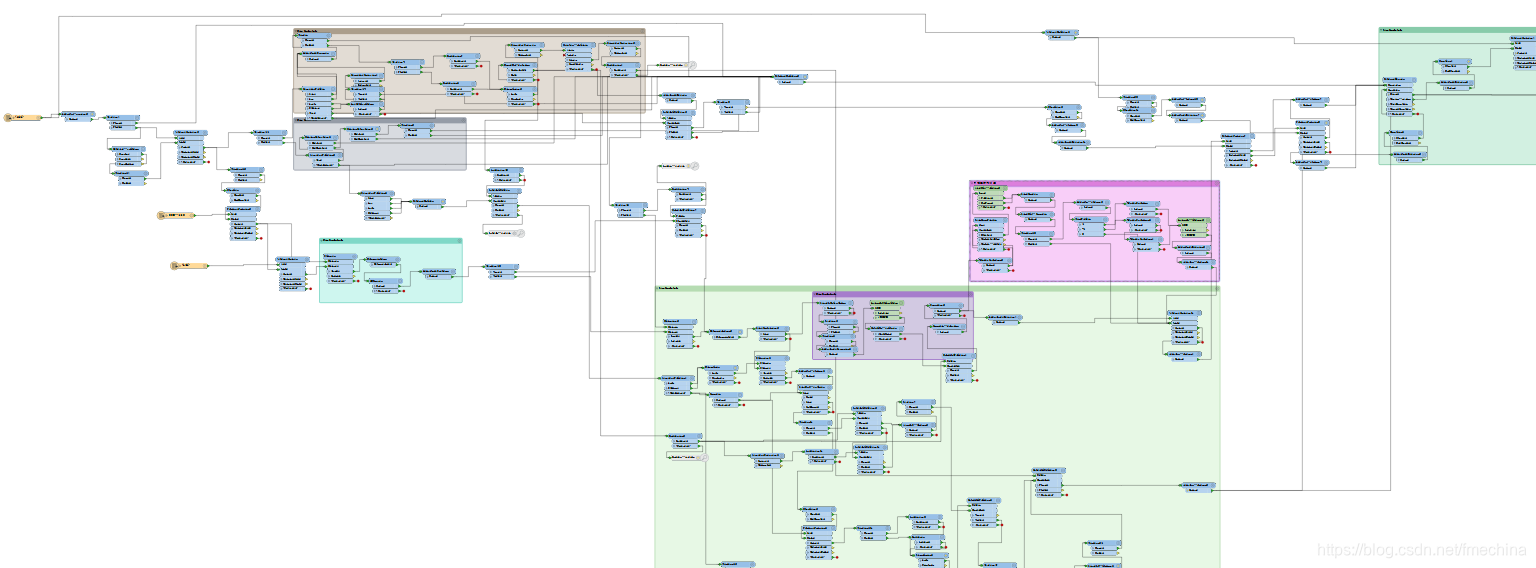

通过对数据分析，制定等高线处理的设计流程：

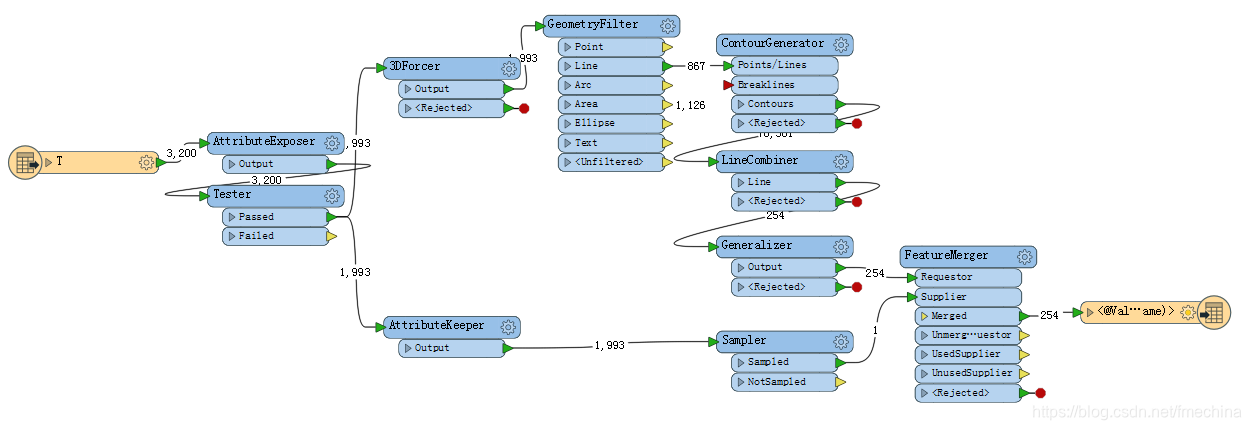

（1）重构等高线

图 生成等高线

（2）裁剪穿过地物要素的等高线，并合并源数据输出。



具体步骤如下：

1 根据56高与85高之间差值，将D
