计曲线在地形图等高线中是必不可少的，当拿到的等高线数据因为各种原因导致没有计曲线时，怎么办呢？人工修改将非常耗时耗力，且容易遗漏，下面带来一个根据高程值从等高线中自动识别出计曲线，并批量修改的工具。关注薇信工众号：“GIS工具乐园”，回复“FME”，获取模板及示例数据下载链接。

本工具基于FME2020.2开发，使用前请自行安装FME2020.2及以上版本的FME软件

---

☛ FME系列视频教程推荐 ☚

---

• 1.FME入门视频教程

• 2.FME进阶视频教程

• 3.FME案例实战教程

---

一、实现效果

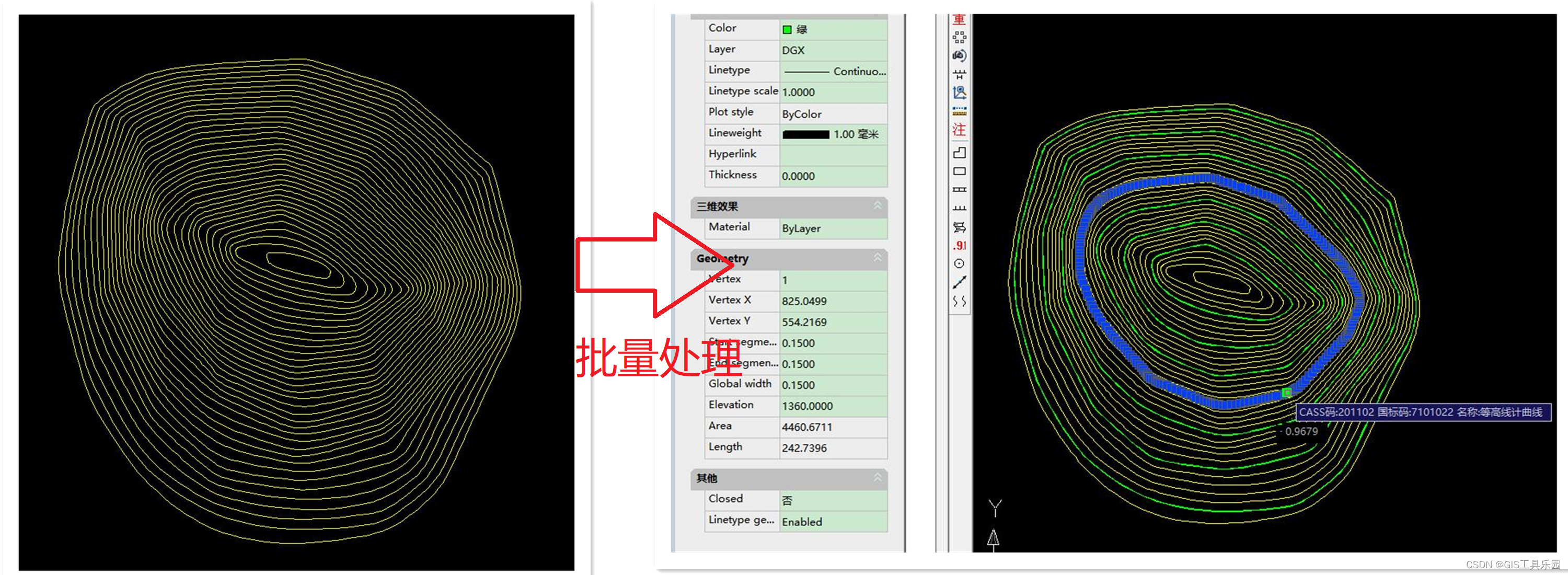

下图的左边是原始数据，全部为首曲线，高程间隔为2米，经过工具批量处理后，高程值为10的整数倍的首曲线，已全部修改为计曲线。此处以10的倍数为示例，工具实际可自定义输入计曲线的高程倍数。

数据前后对比

二、实现过程

本工具基于FME软件实现。

1.获取等高线高程值

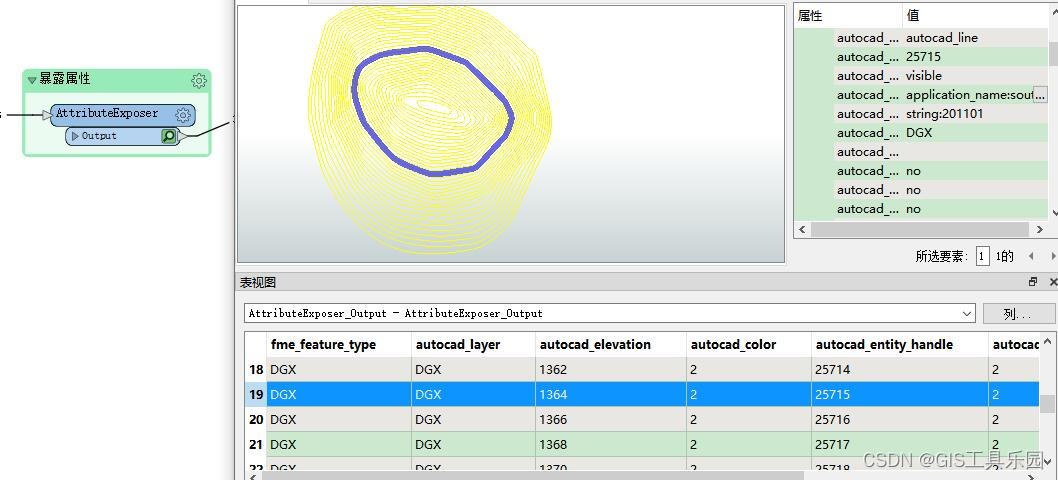

获取到等高线的高程值，如下图所示。关注微行公众号：“GIS工具乐园”，持续更新开发技巧分享哦。

获取高程值

2.计算分离出计曲线

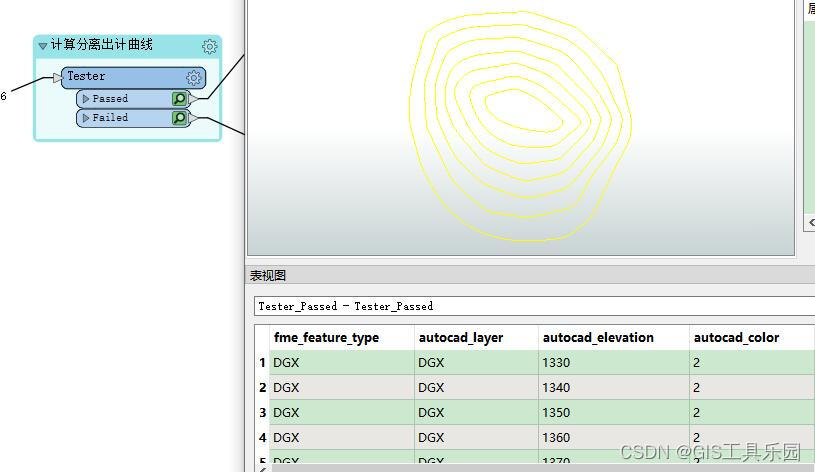

使用Tester转换器，根据高程值计算判定出计曲线，用于下一个步转换，如下图所示。

 计算识别计曲线

3.等高线转换成计曲线

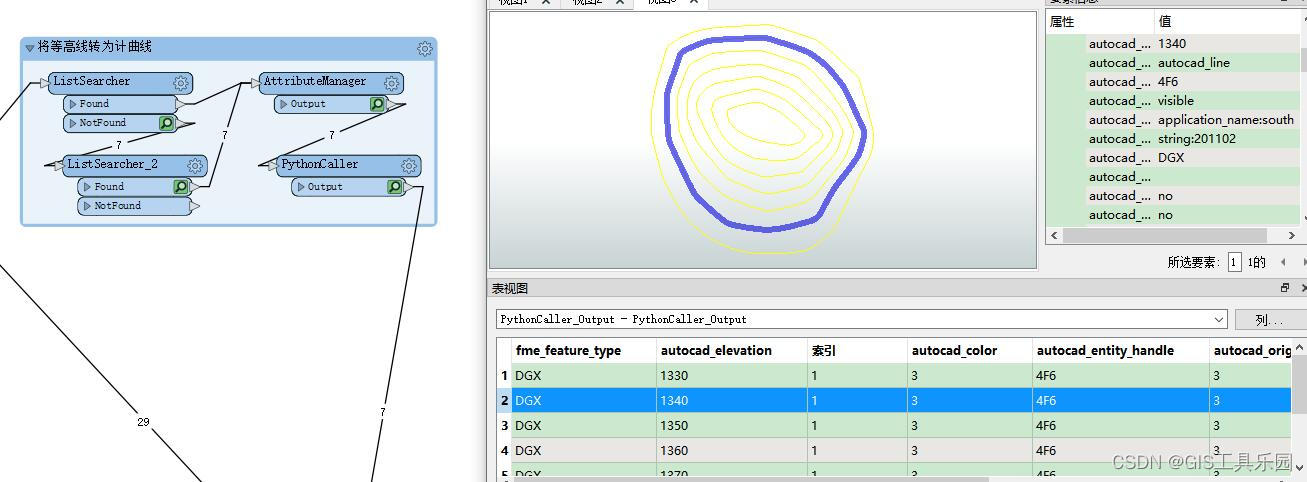

将上一步分离出的待转等高线转换为计曲线，转换思路为将等高线相关属性参数替换成计曲线的参数即可，如下图所示。

 转换为计曲线

4.输出CAD

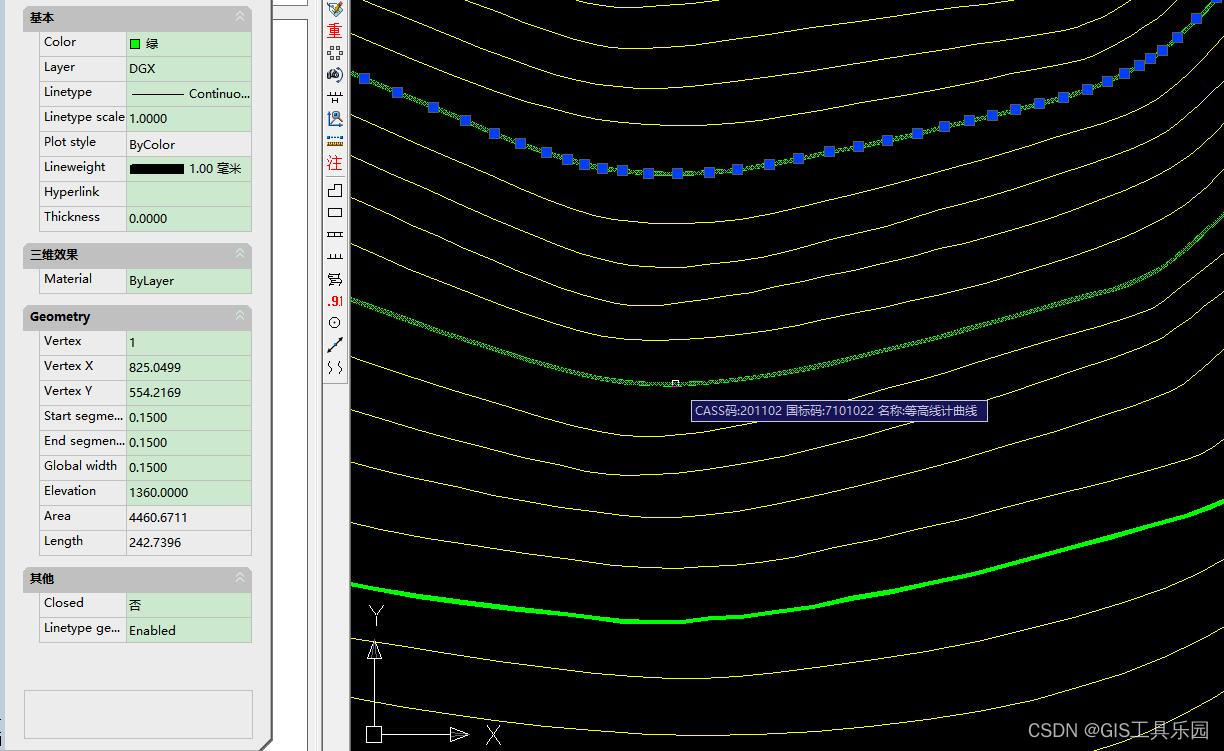

使用写模块就转换后的计曲及未转换的首曲线写出CAD即可，转换后的效果如下图所示。

 转换效果

不同比例尺的等高线高程间隔不相同，那么计曲线的高程值规律也不一样，为便于使用，将计曲线的高程值判定倍数通过设置参数的方式来传递。

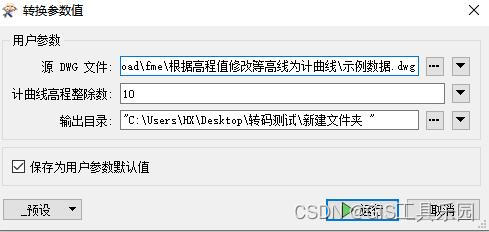

等高线间隔为1米时，输入5，等高线间隔为2米时刚输入10，以此类推。如下图所示。

 工具界面
