对3D模型进行几何对象修正

最新推荐文章于 2024-10-20 17:12:38 发布
原创 最新推荐文章于 2024-10-20 17:12:38 发布 · 946 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#FME #3D

本文介绍了在3D模型处理中如何利用GeometryValidator转换器进行几何对象修正，包括检查翻转表面、悬挂曲面和未封闭实体等错误，并展示了修正前后的效果，强调了修正对3D模型完整性的重要性。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

原文发布时间：2013-08-21

 作者：小C

在3D模型中，可能会遇到对一些几何对象进行修正，这时，我们可以使用GeometryValidator转换器。

可以检查翻转表面的实体、悬挂曲面，未封闭的实体等等；标识出错误，以及几何对象错误的位置；同时还有3D曲面和实体的修正选项，尝试对3D模型进行修正。

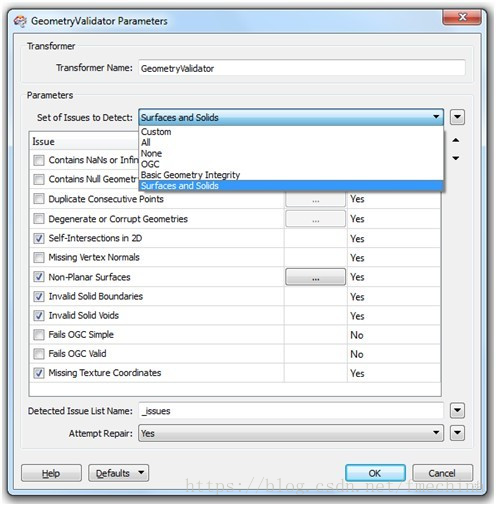

GeometryValidator转换器

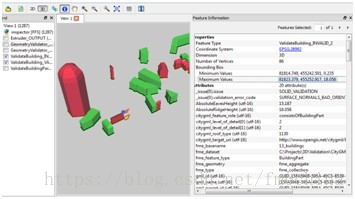

下图显示的是源数据，在蓝色点位置处，我们看见有这样的实体：


对其进行检查和修正后，得到下面的结果：
