2.5 手柄——solidwork笔记

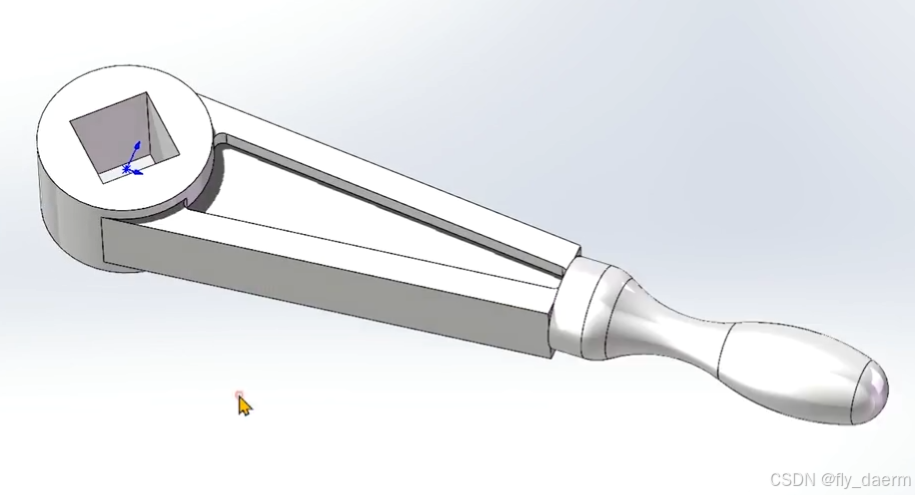

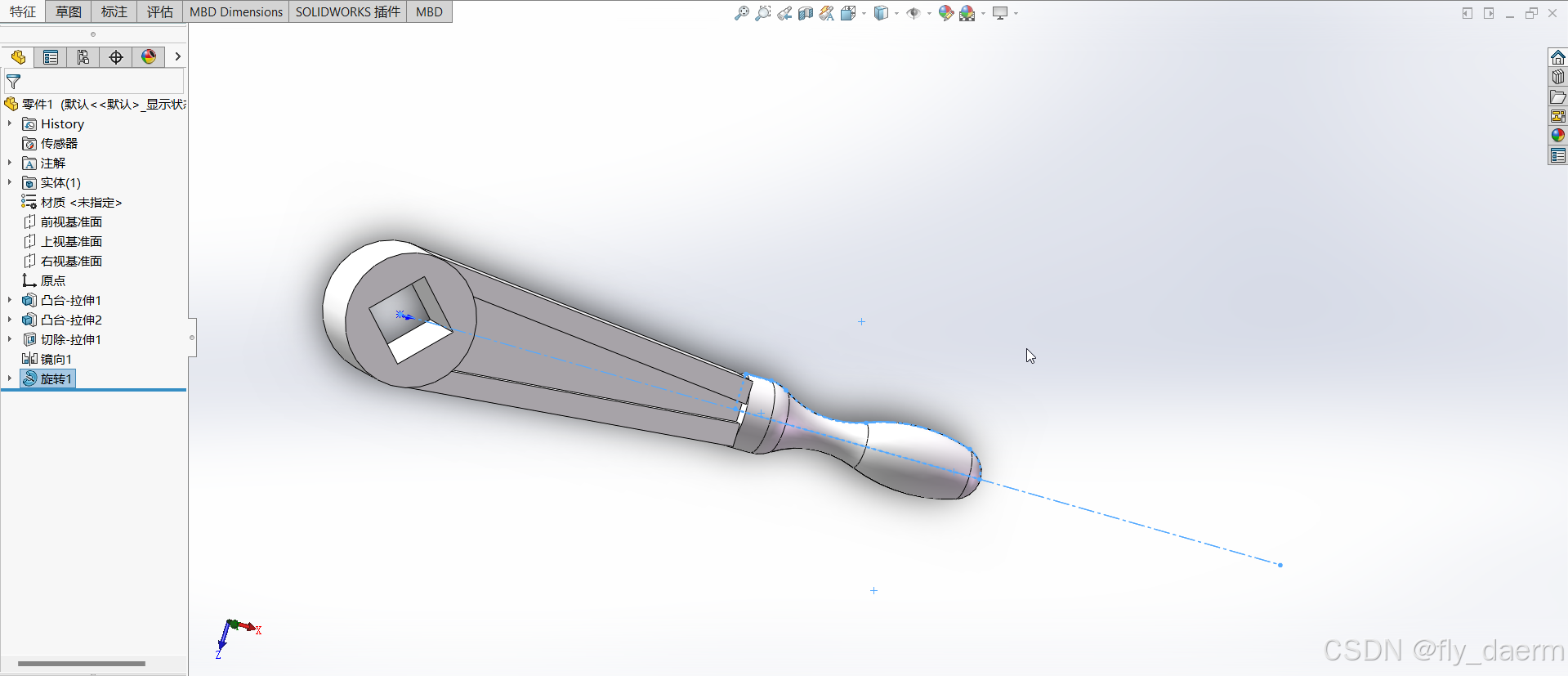

实物图如下：

绘制过程

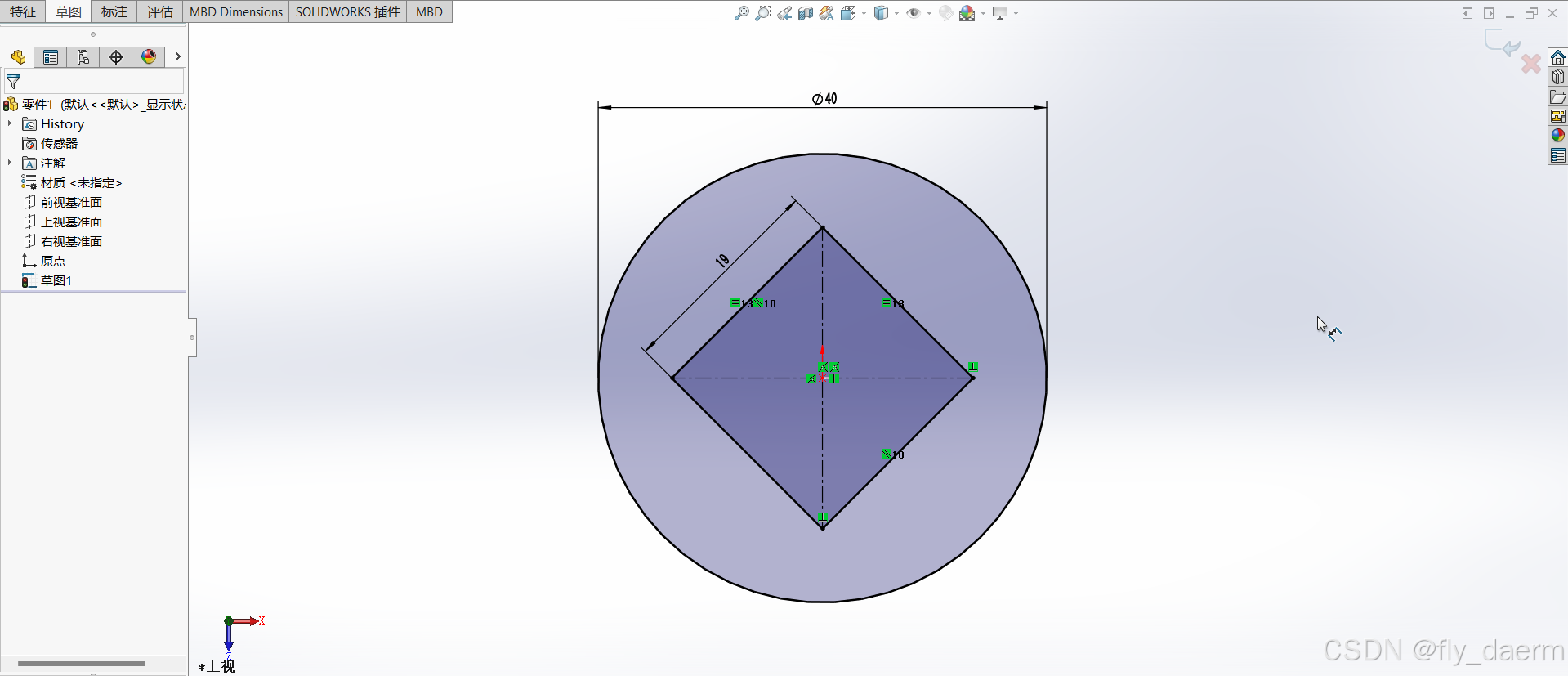

1.1 草图绘制

上视基准面绘制

绘制好后将中心构造线变为竖直

1.2 拉伸凸台

1.3

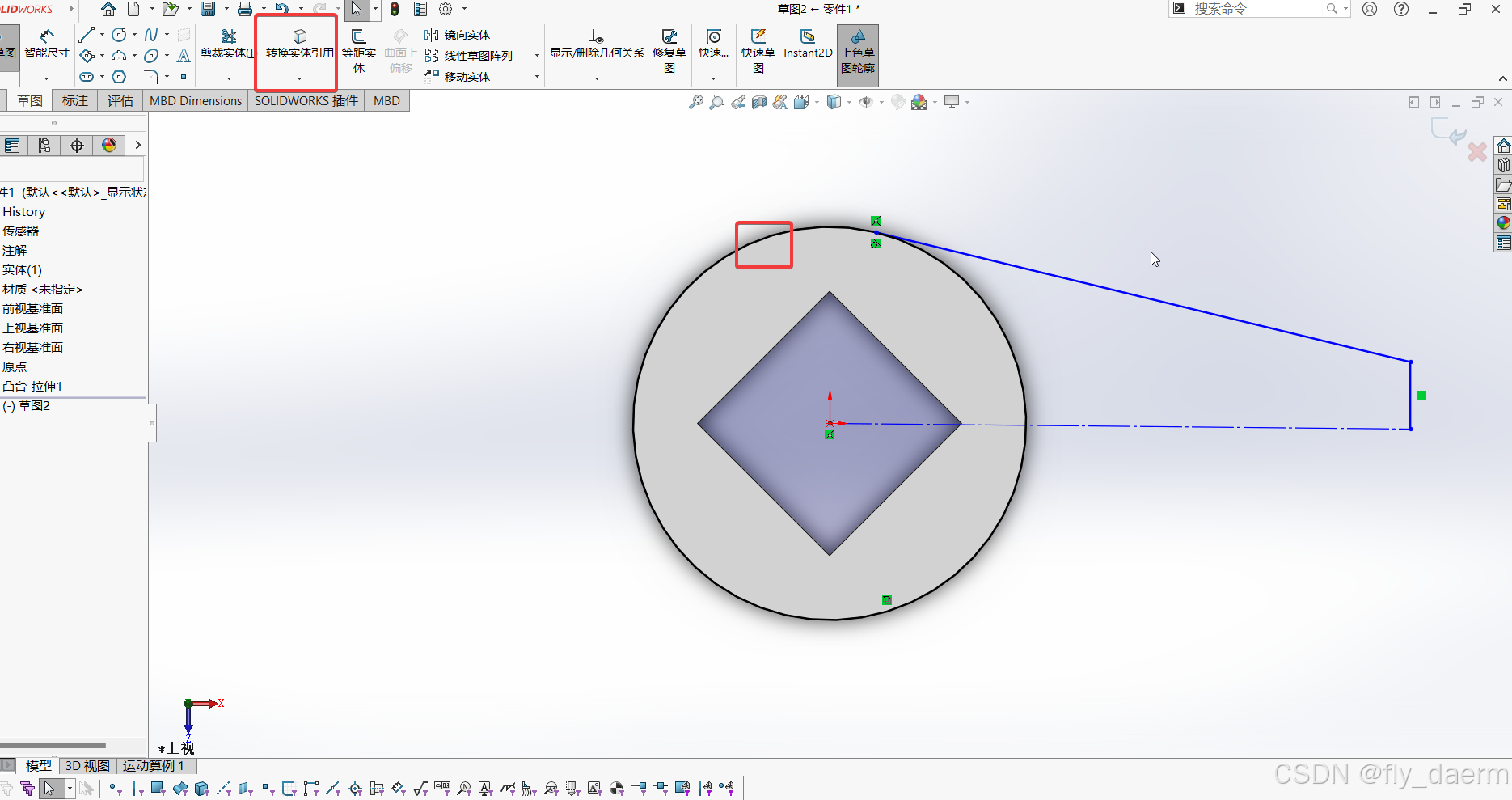

主义转化圆为实体引用，以便绘制草图

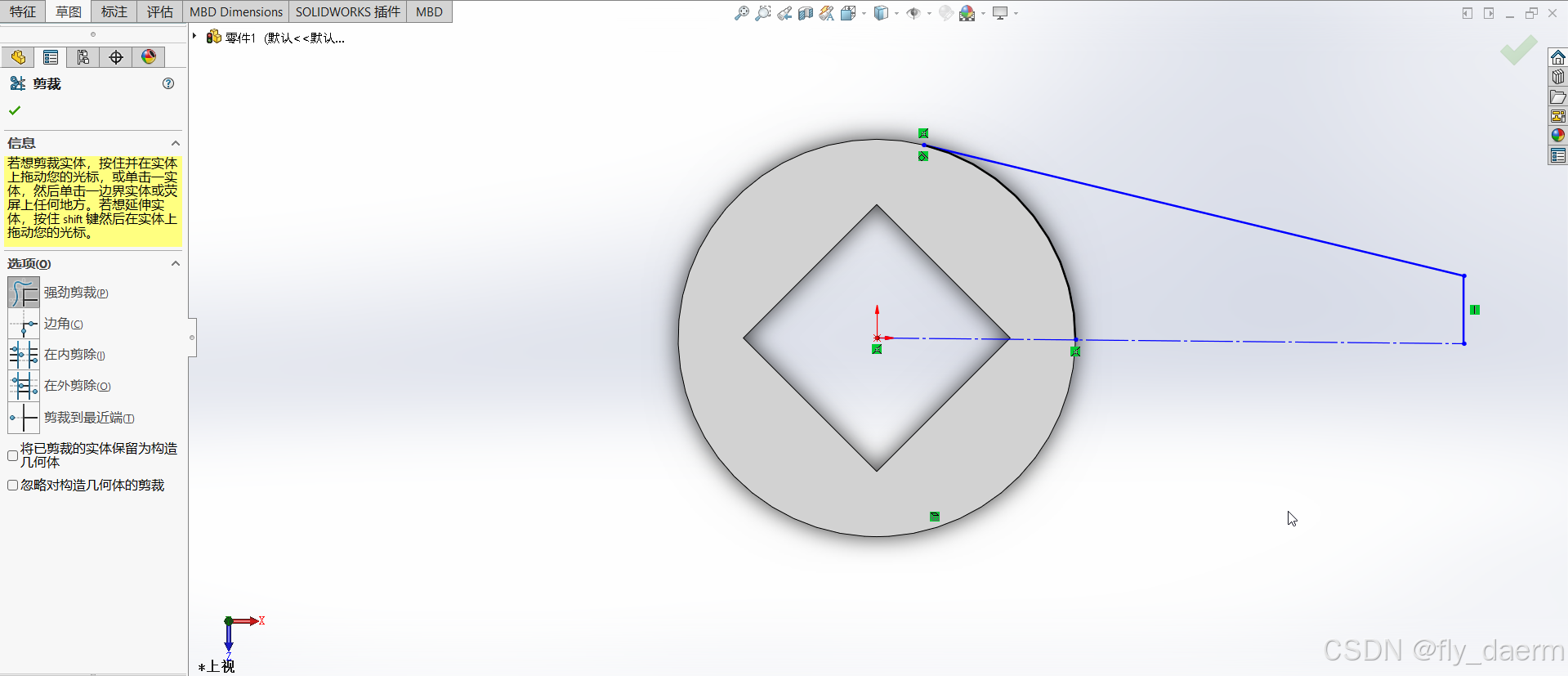

只需要一部分的圆

1.4 小技巧

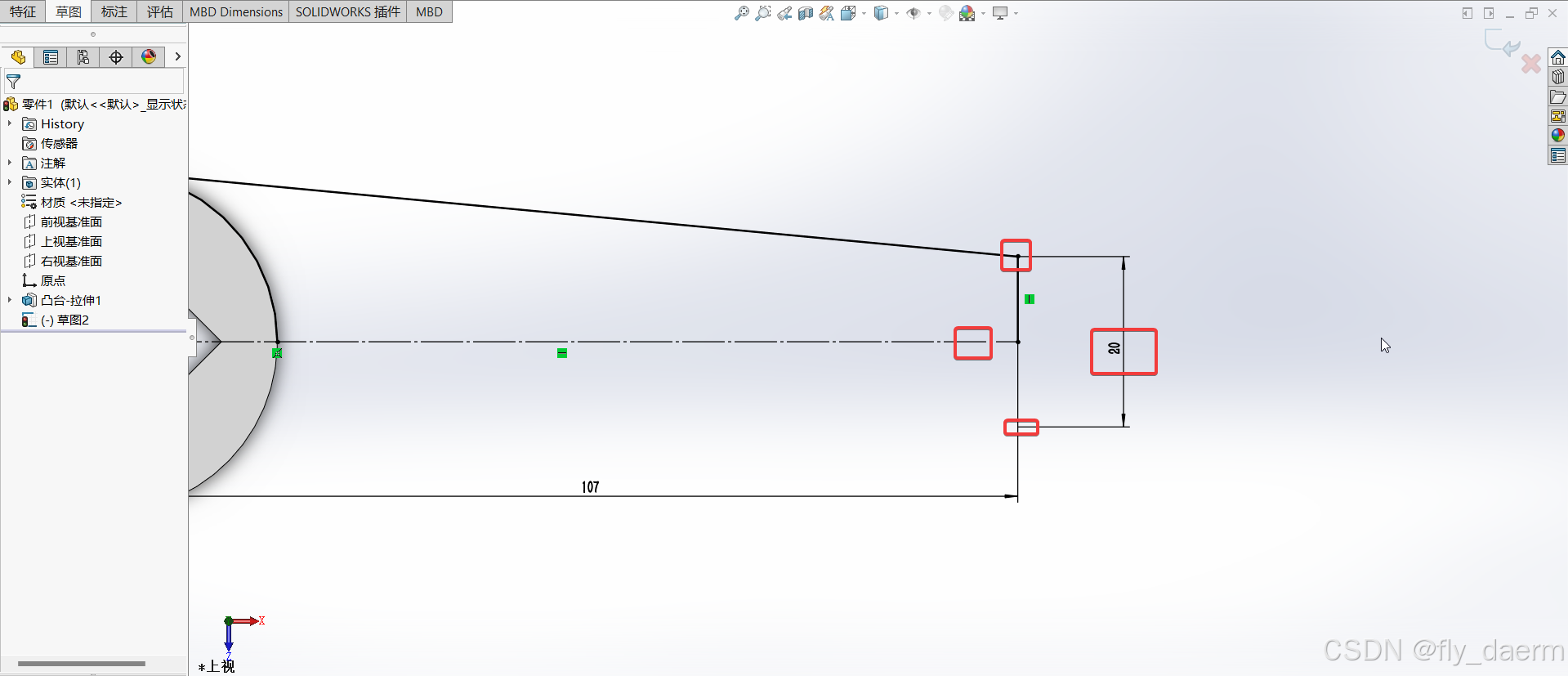

选择点 选择构造线，这样也能做直径出来

1.5 拉伸

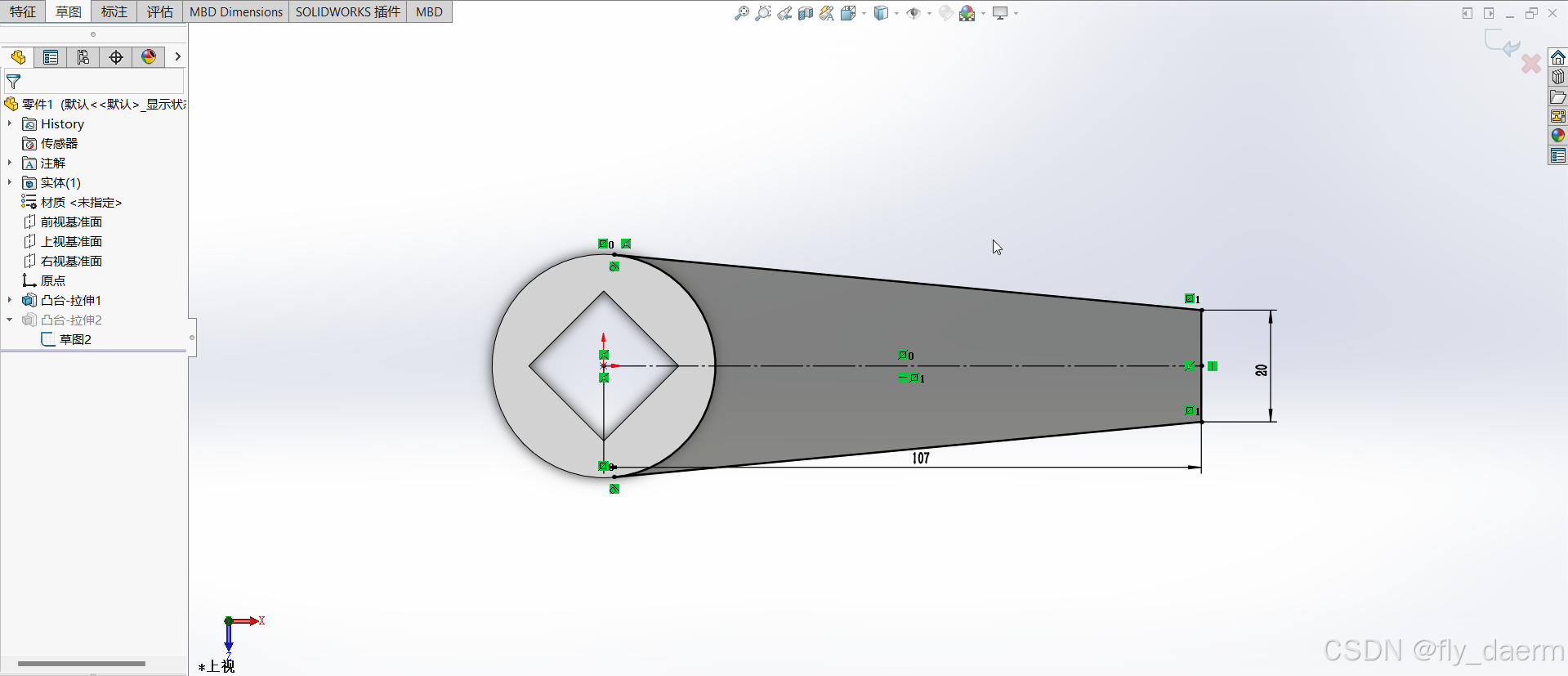

镜像后标注尺寸

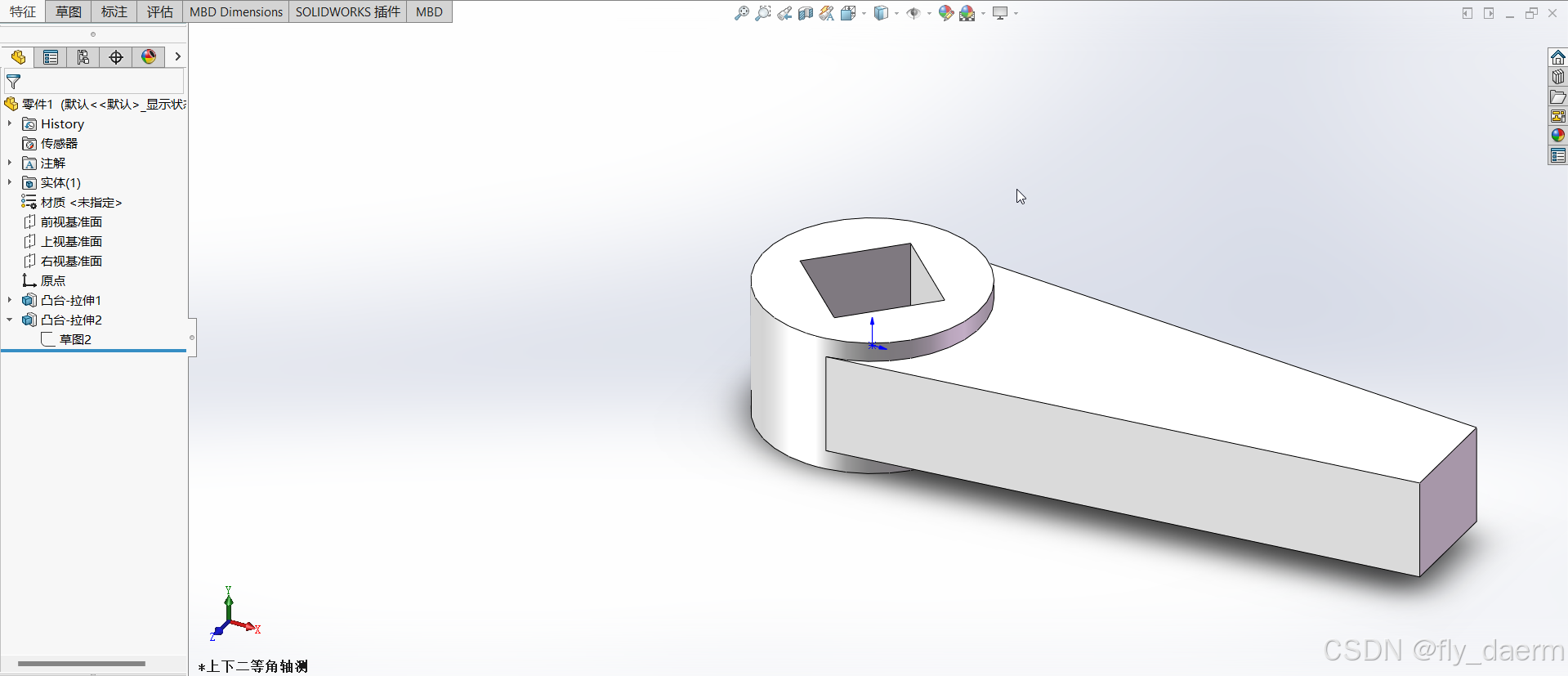

拉伸

1.5

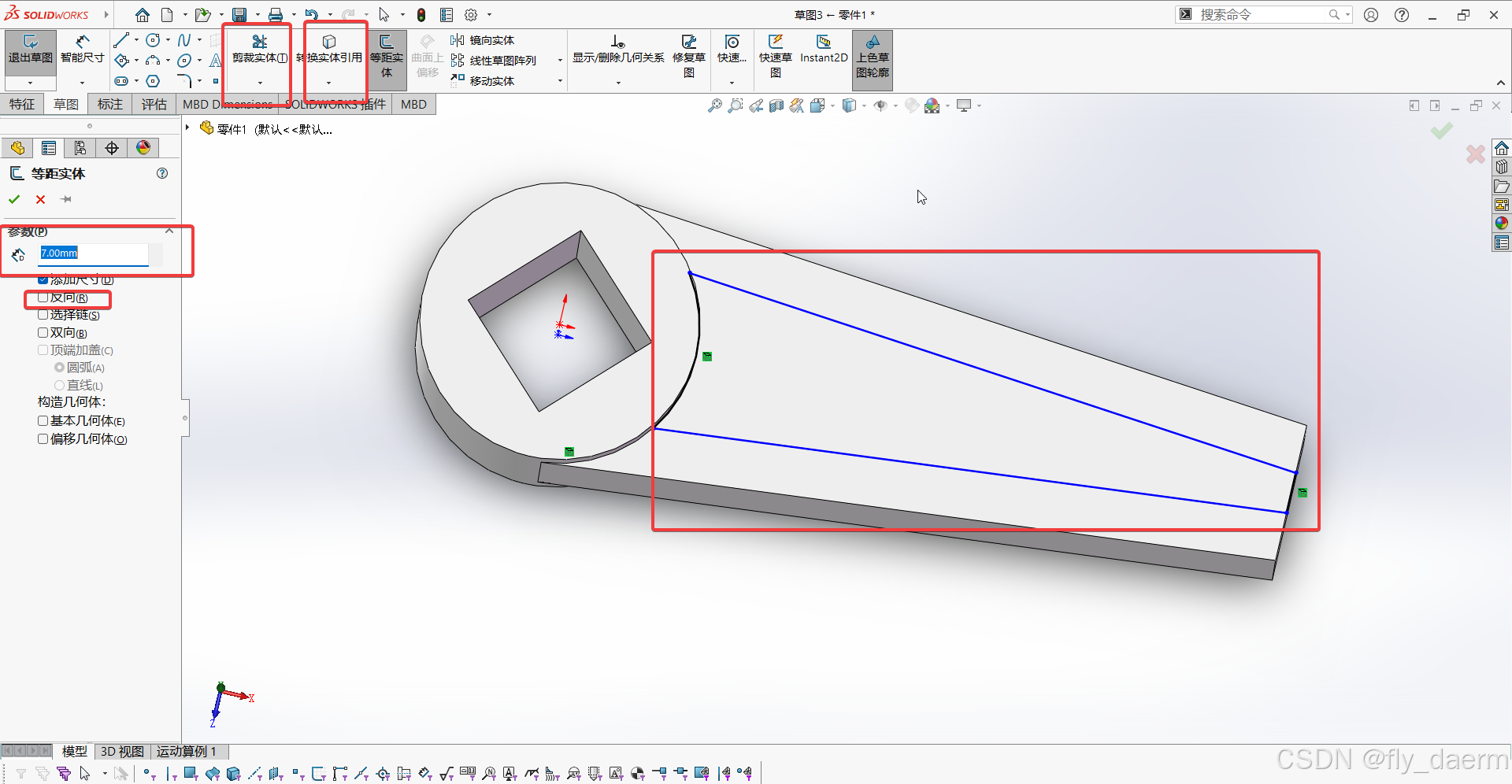

利用等距实体和转化实体引用来绘制草图

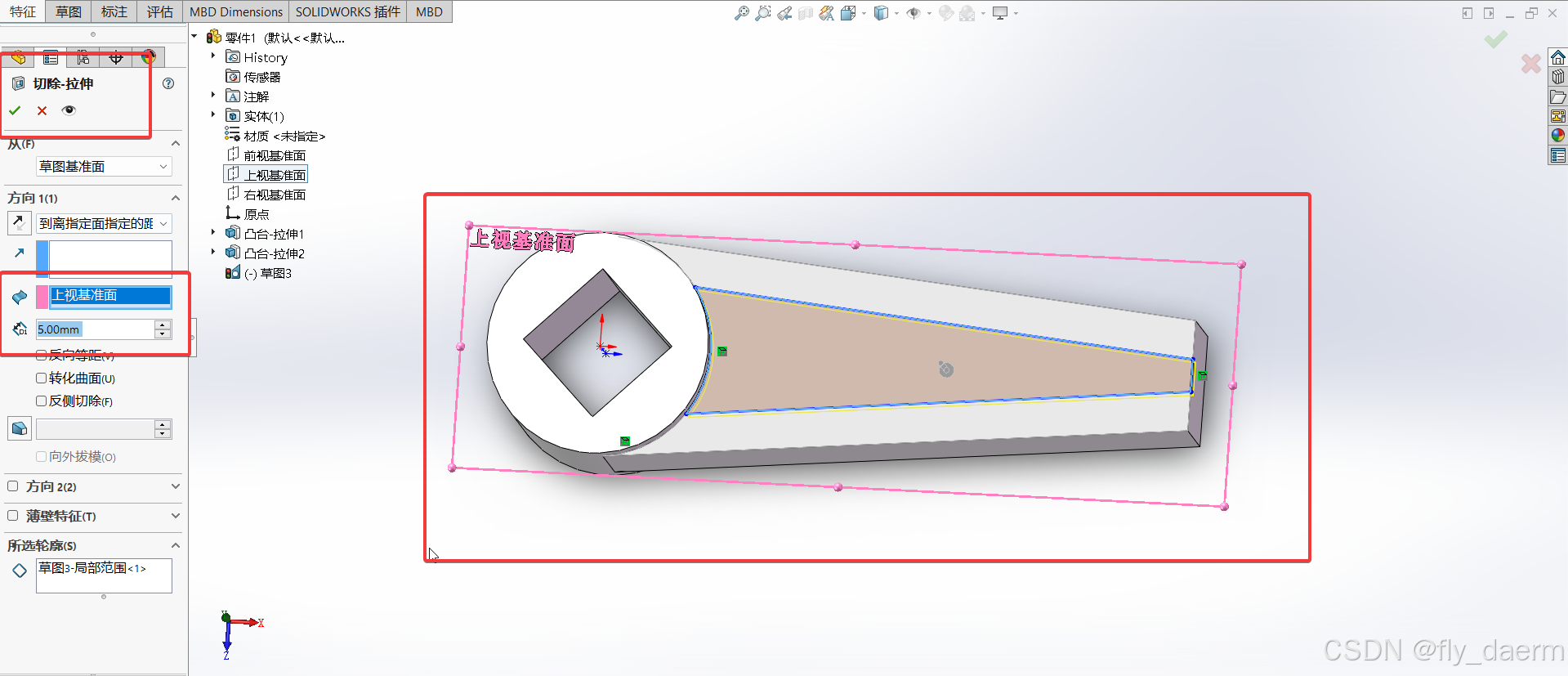

拉伸切除

距离可以用到指定面的距离5cm或给定深度4cm

选用镜像 切除另一面

1.6

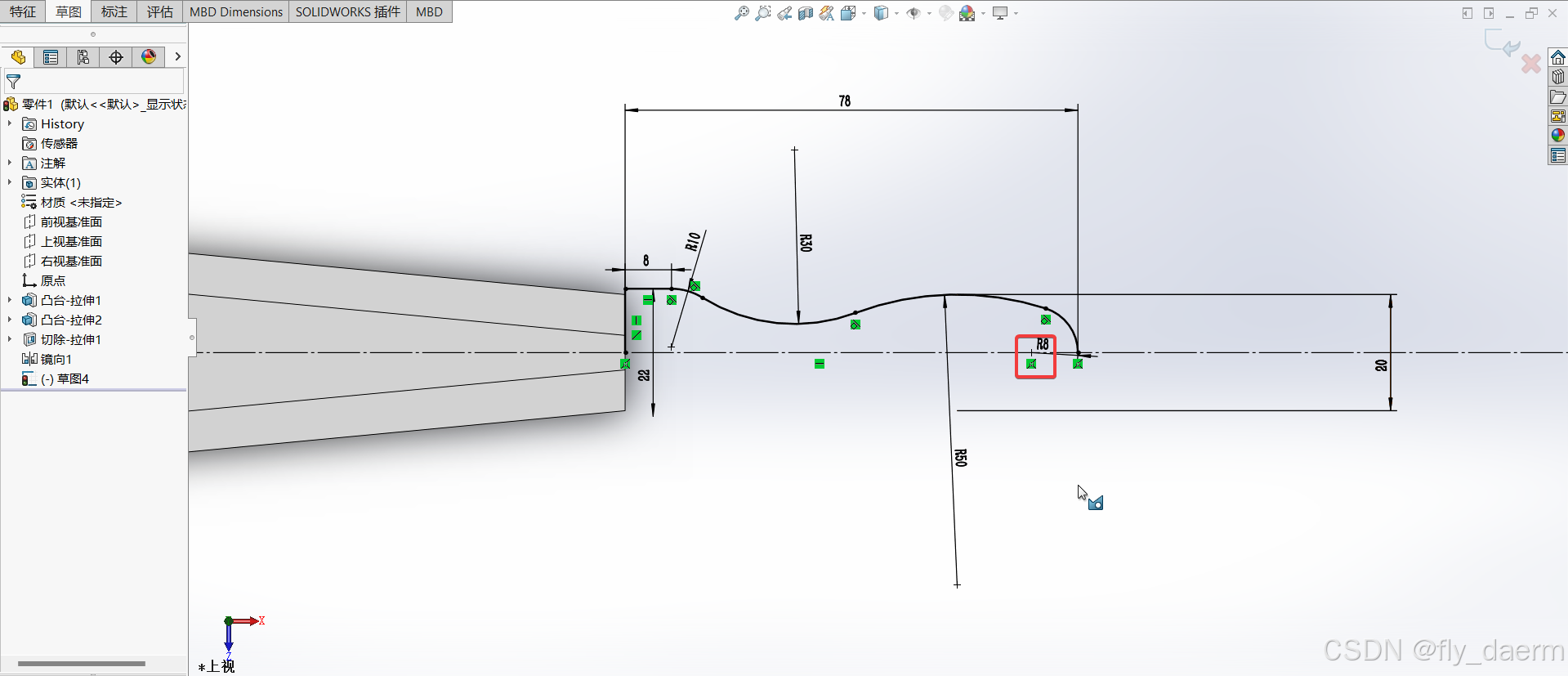

注意绘制这个标注尺寸时要选择最小的圆弧条件标注

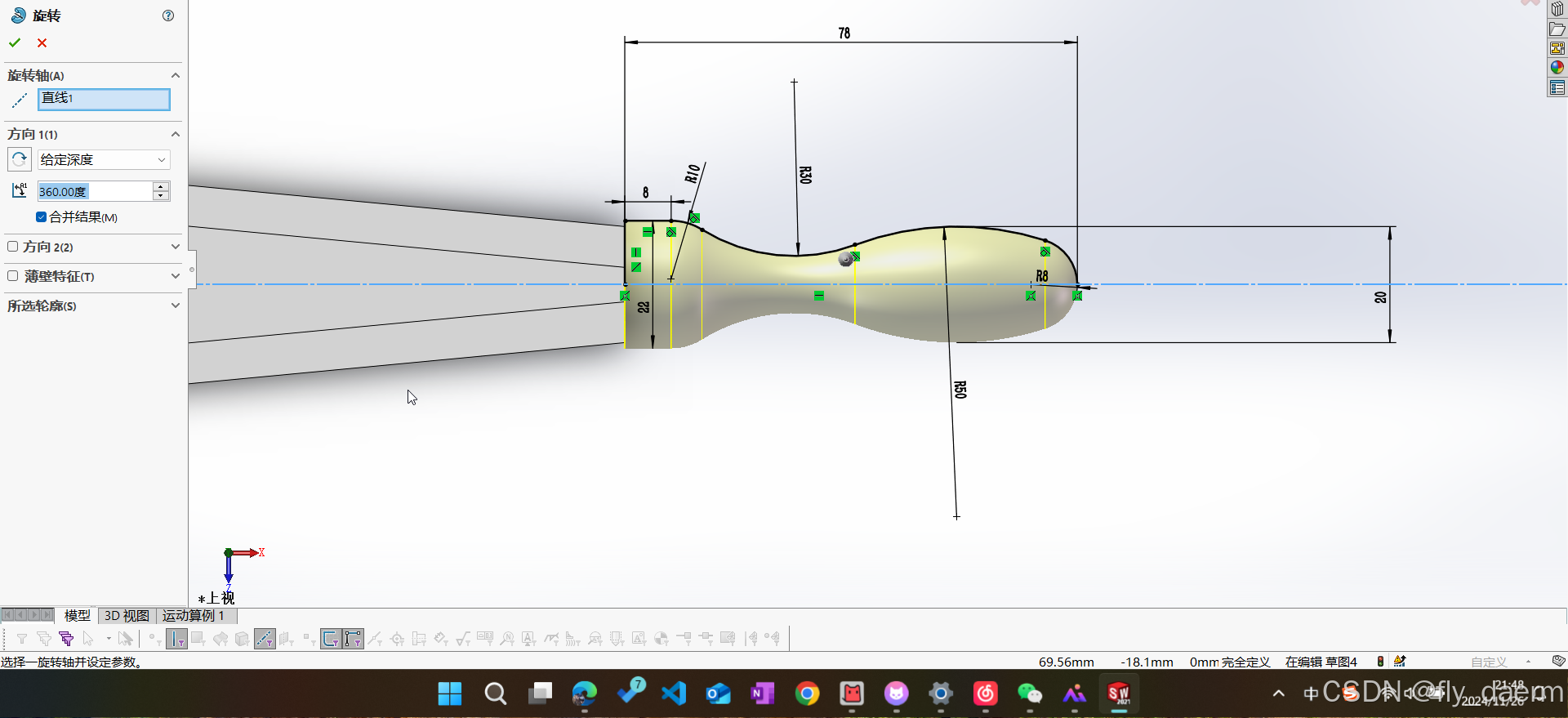

绘制草图+标注尺寸

旋转凸台

1.6

绘制完成
