本文介绍了使用国产M0核单片机驱动8*8点阵屏的方法，涉及74HC595移位寄存器的工作原理和点阵屏的扫描方式。通过PCtoLCD2002软件进行点阵取模，采用行扫描方式，详细阐述了驱动程序的设计，包括引脚配置、数据发送和扫描过程，并展示了心形图标的显示效果。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

该项目使用国产M0核单片机，驱动方式类似于stm32平台；点阵驱动芯片：74HC595；点阵屏：8*8

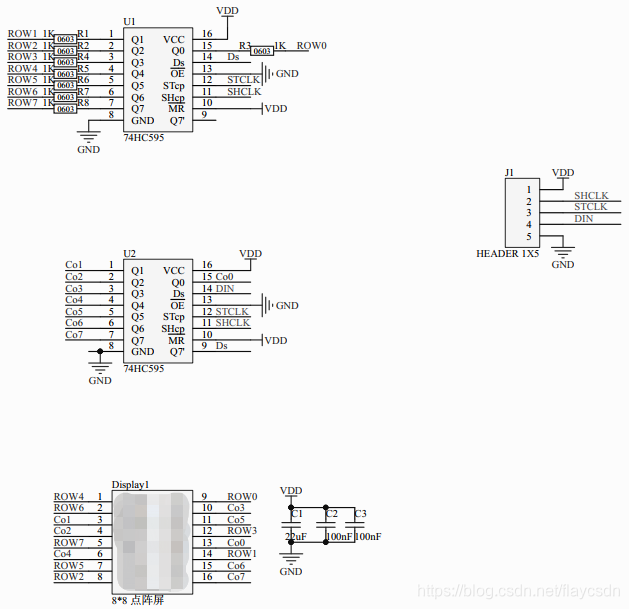

1、74HC595及8*8点阵驱动原理图如下

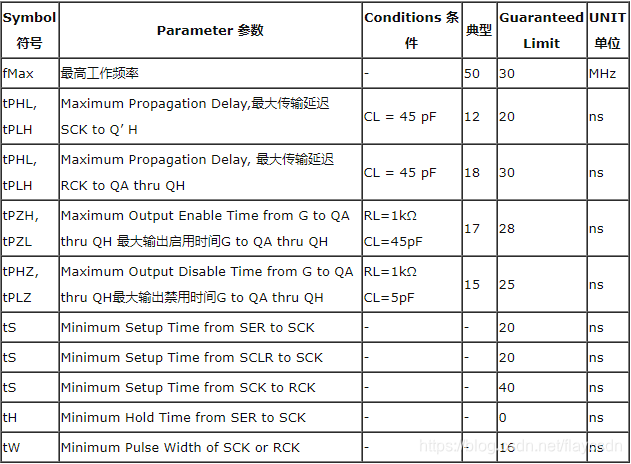

       74HC595是移位寄存器，它具有输出锁存和输出使能控制端，可以很方便的发挥出串口转并口的功能，可以方便的用于扩展单片机的IO口。74HC595的主要时钟参数如下



2、8*8的点阵原理如下

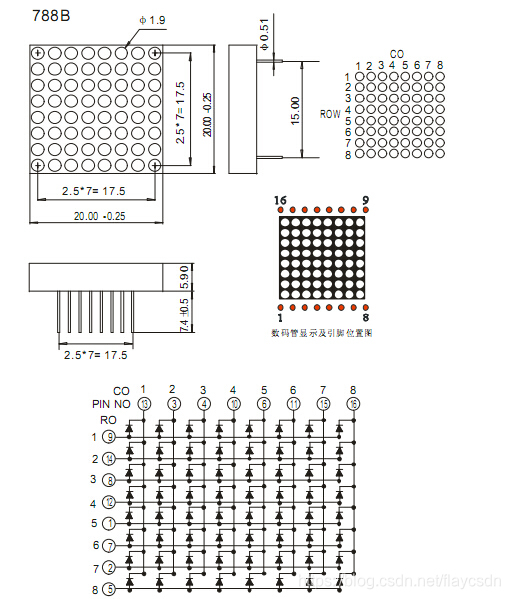

        图为8×8点阵LED外观及引脚图，只要其对应的RO、CO轴顺向偏压，即可使LED发亮。例如如果想使左上角LED点亮，则RO（1）=1，CO（1）=0即可。

        LED一般采用扫描式显示，主要分为三种方式：点扫描、行列扫描；扫描时注意视觉暂留的时间（度娘表示是0.1~0.4，这里可以尽可能的调小），即扫描的间隔。

        这里采用行列
