这篇博客探讨了在STM32l0xx上，如何处理多外部中断共用同一中断源的情况。通过查询中断请求状态，并利用__HAL_GPIO_EXTI_GET_IT()函数来分辨中断源，实现中断处理和回调，避免使用系统中断函数。同时，文章也提及了STM32F1系列的中断处理方式，强调了状态查询在响应中断中的作用。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

以STM32l0xx为例

多外部中断共用中断源时，要通过判断中断请求状态来分配中断

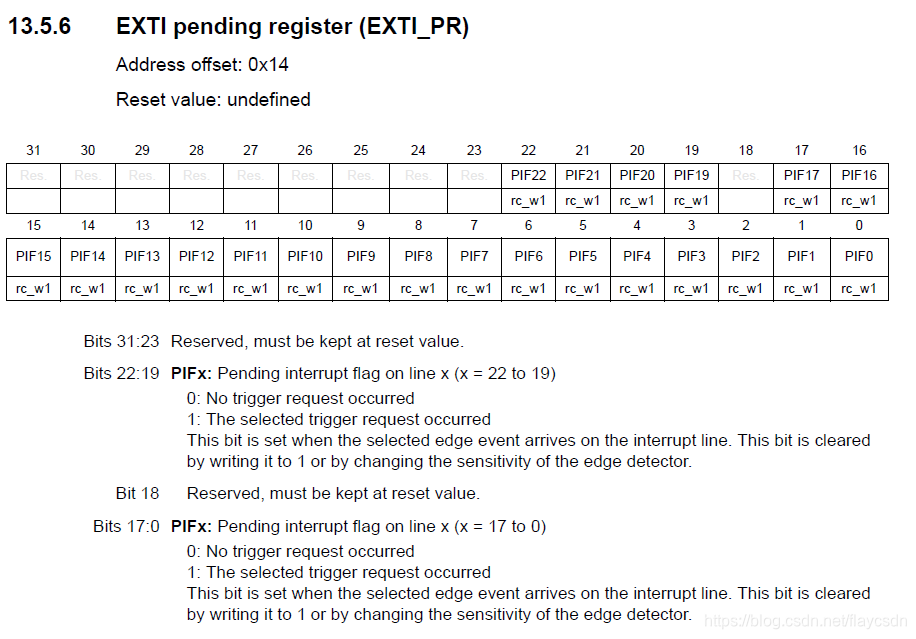

stm32l0xx的寄存器如下



单个中断时处理如下

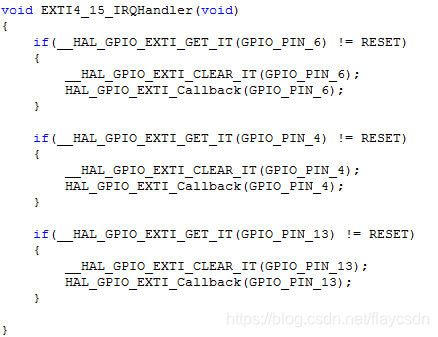

多个中断时处理如下



通过__HAL_GPIO_EXTI_GET_IT（）函数来分辨中断请求，并请中断和回调函数，无需使用系统的中断函数

HAL_GPIO_EXTI_IRQHandler();

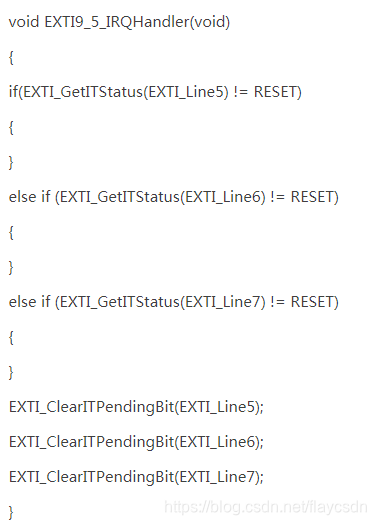

stm32f1系列如下使用



通过状态查询来响应中断
