前言

  上一篇文章说了如何将Abaqus导出的网格信息进行分析处理并通过网格编程方式转化为Unity中的网格模型。这次说一下怎么将Abaqus分析后的结果进行导出，为后面云图渲染做数据准备。

---

一、分析结果导出

  前面已对有限元网格信息通过创建和查询显示组进行导出分析，分析结果（例如应力应变）等虽然同样能通过查询显示组进行导出，但一次只能导出一组数据；本文通过场输出的方式，对分析后的多个变量进行输出，便于后续的数据整理。

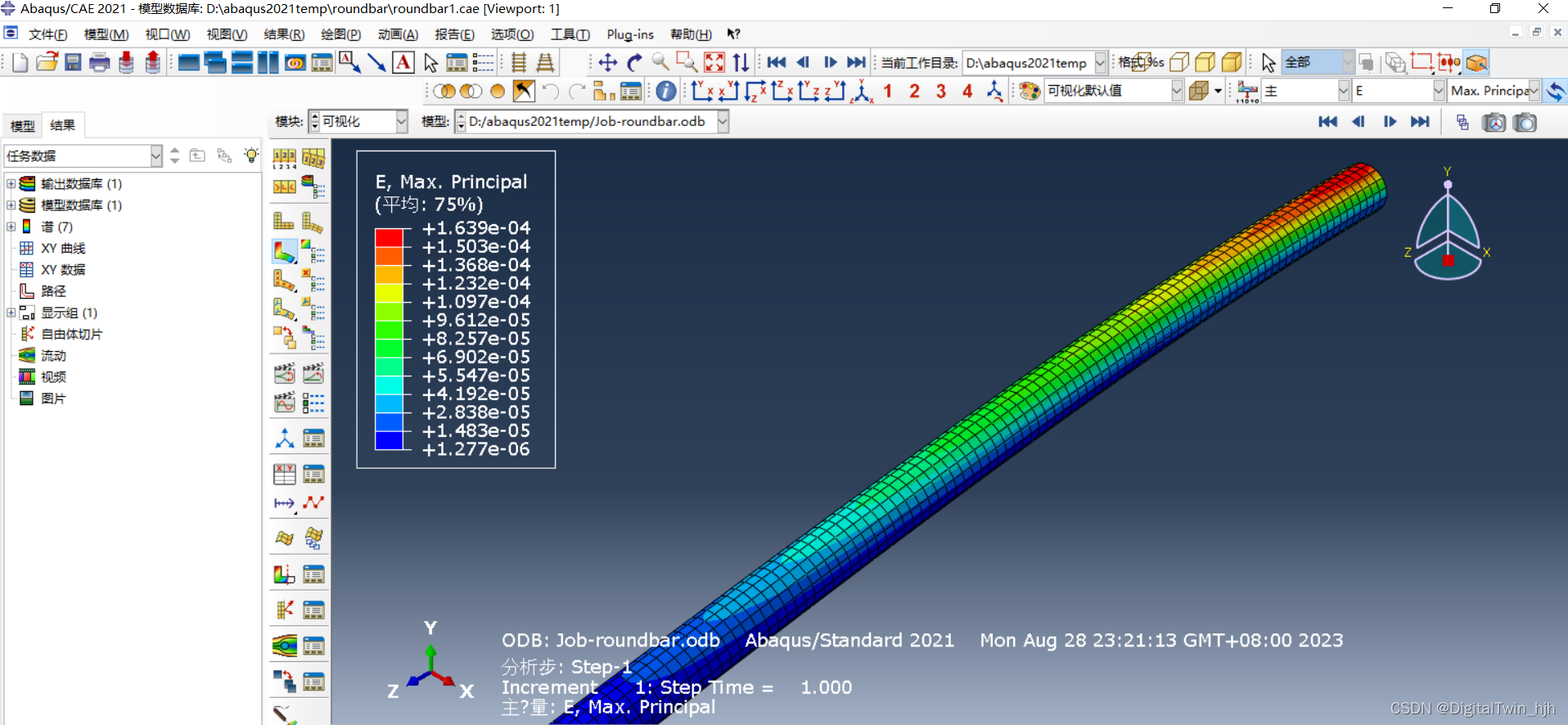

  让我们回到之前的悬臂梁自由端受压的模型，完成分析后来到可视化模块：
  现准备将模型受压后网格节点应力应变变形情
