【NR随笔】PDCCH

来自3GPP 38.213 clause 10

MCG: Master Cell Group

SCG: Secondary Cell Group

注意：以下流程不适用SCG的Type0/0A/2-PDCCH CSS监听

MCG和SCG里都有概念：“secondary cell”、“secondary cells”、“serving cell”和“cerving cells”

1. 监听是指UE根据所监听的DCI格式尝试译码所有的PDCCH候选者，DCI格式可以通过XX得到

2. PDCCH候选者是指由指定个数CCE组成的时频资源，从UE侧来看，在该资源上可能承载有PDCCH，它不确定，因此称为候选者

3. UE只能在激活的服务小区上监听，一个服务小区上存在一个或多个CORESET，一个CORESET上存在一个PDCCH候选者集合

4. UE不允许监听某个PDCCH候选者的情况如下：

1）（UE从SIB1中获取了SSB的burst信息 || UE没有从ServingCellConfigCommon获取SSB的burst信息） && 所监听的搜索空间不是Type0 PDCCH CSS && 该PDCCH候选者和burst信息中的SSB存在至少1个RE的重合时

2）该PDCCH候选者和lte-CRS-ToMatchAround存在至少1个RE的重合时

5. 如果UE收到指示要去监听Type0 PDCCH CSS，说明此时UE需要认为正在被监听的PDCCH候选者没有和任何的SSB存在RE重合的情况

正文：

注意：下面将 PDCCH候选者集合 统称为 候选集

候选集包含于PDCCH搜索空间集合。PDCCH搜索空间集合包括CSS集和USS集，UE可以在一个或多个搜索空间集合中监听PDCCH候选者，这些搜索空间集合包括：

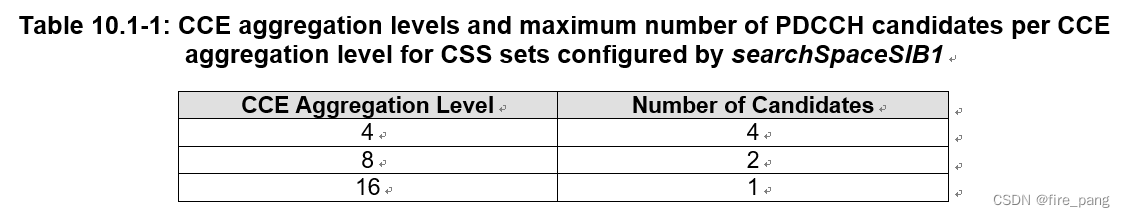

1）Type0-PDCCH CSS集合，该集合存在于MCG的主小区中，其中的DCI由SI-RNTI进行比特级CRC加扰，通过字段（MIB中的pdcch-ConfigSIB1 || RRC信令PDCCH-ConfigCommon中的（searchSpaceSIB1 || searchSpaceZero））配置

2）Type0A-PDCCH CSS集合，该集合存在于MCG的主小区中，其中的DCI由SI-RNTI进行比特级CRC加扰，通过字段RRC信令PDCCH-ConfigCommon中的searchSpaceOtherSystemInformation配置

3）Type1 PDCCH CSS集合，xxxxxxxxxxxxxxxxxx

4）Type2 PDCCH CSS集合，xxxxxxxxxxxxxxxxxxxxxx

5）Type3 PDCCH CSS集合，xxxxxxxxxxxxxxxxxxxxxxxx

6）USS集合，其中的DCI由C-RNTI,MCS-RNTI,SP-RNTI,CS-RNTI进行比特级CRC加扰，通过字段RRC信令PDCCH-Config中搜索空间类型(searchSpaceType)类型为ue-Specific的searchSpace配置

每个slot里一种RNTI只能加扰一种DCI格式，也就是说不能存在两个DCI格式使用一种RNTI的情况



一个服务小区里的一个DL BWP中最多配置3个CORESET，通过高层信令配置。对于一个CORESET来说，UE可以从字段ControlResourcSet中得到的信息包括：

1）CORESET的标号p, p取值范围为[0,1,2,...,11]，来自字段ControlResourcSetId

2）生成DM-RS序列的初始init值，来自字段pdcch-DMRS-ScramblingID

3）CORESET符号个数，来自字段duration

4）CORESET的RB个数，来自字段frequencyDomainResources，通过bitmap形式给出信息，1bit表示6个RB，从公共RB0开始，按照每6RB一组来划分，CORESET最低1bit的6个RB组和BWP的最低RB所在的公共6RB组重合，后面bit依次递增排列，即整个CORESET在BWP内

5）CCE到REG的映射类型，取值范围为(交织，非交织)，来自字段cce-REG-MappingType

6）天线端口准共址类型，来自字段TCI-State

7）是否存在TCI指示字段的指示，来自字段tci-PresentInDCI

搜索空间s是时域概念，由{监听周期，监听偏移量，监听连续slot个数，起始OFDM符号}共同决定，前三个量的单位均为slot

CORESET p是时频域概念，由{RB个数，起始RB和OFDM符号个数}共同决定
