本文介绍了在C++项目中使用Halcon引擎的优点，包括将C++代码与图像处理分离，减少内存泄漏，以及如何通过HDevEngine类加载和执行.hdev和.hdvp格式脚本及封装函数。还展示了如何在QT中调用Halcon封装函数和创建.hdev中的封装函数的步骤。

使用halcon引擎的优点：

1、C++代码与HALCON图像处理分离，不需要将HALCON图像处理部分导出成C++代码，否则每一次修改HALCON 时，C++相应部分就需要跟着更改，便捷性不足。

2、脚本方式执行算法可降低内存泄漏。

下面介绍使用HALCON引擎执行脚本基础部分：使用的是VS2017和HALCON20.11学习版。

在项目中添加下面两个库文件：

主要用得到的类：

HDevEngine类是管理全局设置。如设置或获取全局变量的值、设置脚本路径、启动停止调试模式等。

HDevProgram类加载.hdev格式文件以及获取文件内部参数一般信息。

HDevProgramCall类执行.hdev文件格式脚本，并获取变量的值。

HDevProcedure类加载.hdvp格式外部函数以及内部函数。

HDevProcedureCall类执行.hdvp外部函数和内部函数。并且可以设置或获取外部函数、内部函数参数。

HDevOpMultiWindowImpl类主要是与显示结果相关，在脚本中执行的结果可以显示在C#中。

HDevEngineException类是引擎相关的异常类。

基本使用方式：

方式一：执行.hdev格式。无任何封装函数，该种方式重用性差，无法设置参数。

方式二：路径+.hdvp格式。该方式比较推荐使用，可设置输入参数，获取输出参数，重用性好。

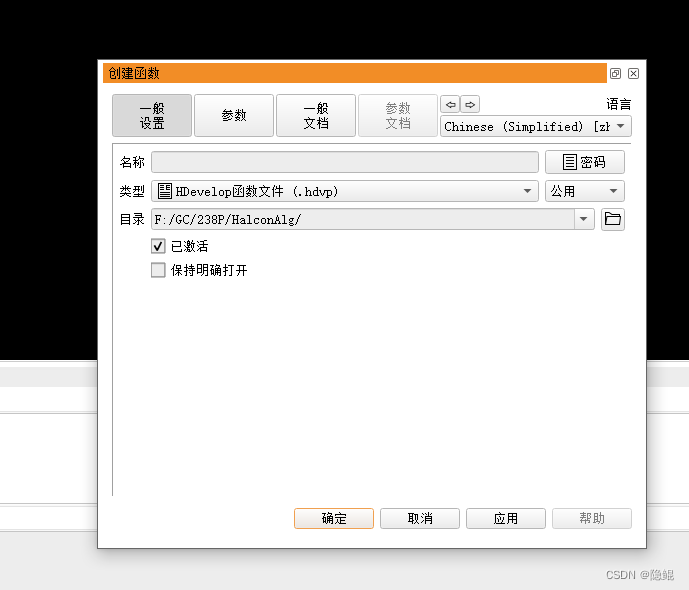

方式三：调用.hdev中的封装函数（外部函数、内部函数）。该方式优点在于方便在HALCON中读图调试。

本系列所有关于C++和halcon的例子都采用方式三调用。

QT调用halcon封装函数的流程代码：

QString appPath = QApplication::applicationDirPath();
        QString algPath = appPath + "/HalconAlg";
        HEngine.SetProcedurePath(algPath.toStdString().c_str()); //设置算法程序所在的文件夹路径
        QDir dir(algPath);
        QStringList filters;
        filters << "*.hdvp";
        QFileInfoList fileList = dir.entryInfoList(filters, QDir::Files | QDir::Readable, QDir::Name);
        try
        {
            for each (auto var in fileList) // fileList存储的是所有,.hdvp函数的文件命
            {
                QString algName = var.baseName();
                HDevProcedure procedure;
                procedure.LoadProcedure(algName.toStdString().data()); // 加载算法
                HDevProcedureCall procedureCall = HDevProcedureCall(procedure);
                m_algProcedureMap.insert(algName, procedureCall);
            }
        }
        catch (HException &HDevExpDefaultException)
        {
            QString strError;
            HTuple hv_Exception;
            HDevExpDefaultException.ToHTuple(&hv_Exception);
            strError = hv_Exception.ToString();
            QMessageBox::warning(NULL, "warning", "算法加载失败！");
            LOG(ERROR) << strError;
        }
