立创EDA专业版使用技巧——换层自动打孔

概述

当我们在PCB上走线的时候,我们可以直接选择换层,这样并不会打断我们走线的过程。换层之后,系统会自动在换层的地方打上一个过孔,让我们的走线通过过孔换到另一层去。接着,我们就可以接着在新的层走这条线了。

这也是一个十分方便的功能,我们可以完整地走完一条线而不被换层所打断。


具体操作

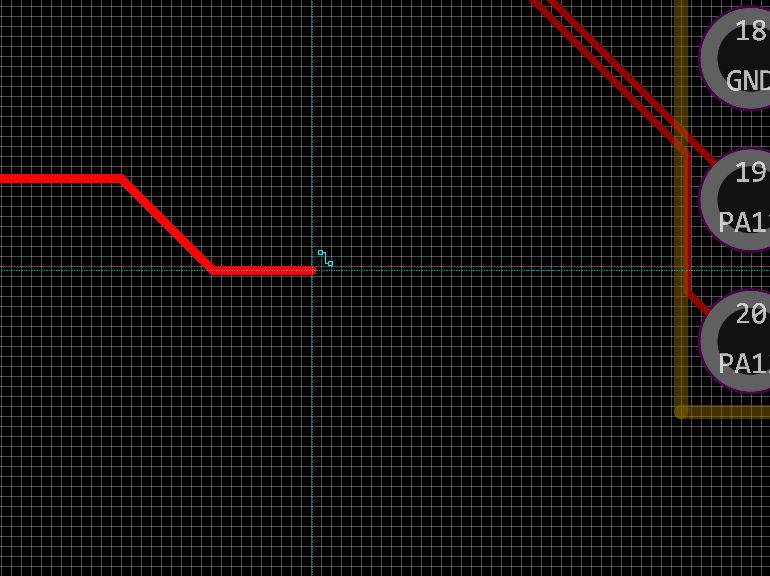

例如,我们现在在顶层走一条线。

我们通过点击鼠标左键,来对之前画好的走线路径进行确认。在下图中,我们在拐角附近点击左键确认后,继续移动鼠标进行走线。

这时,我们按下“B”键,从顶层换到底层。

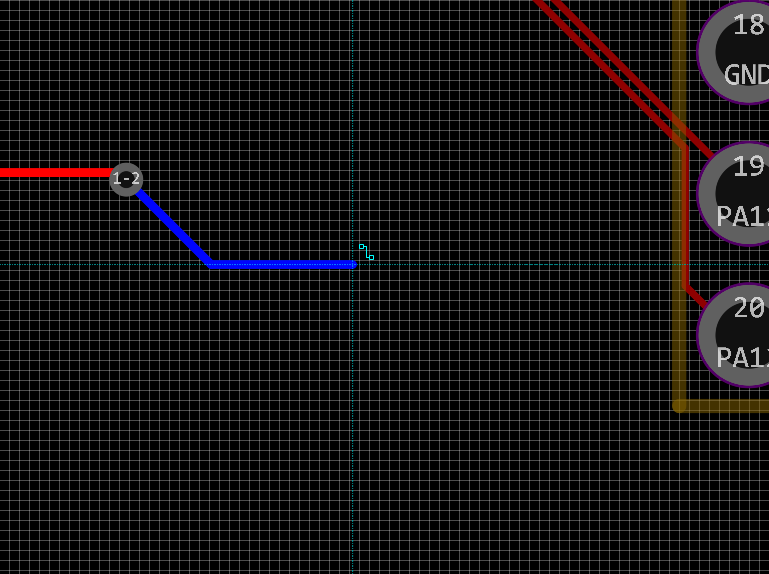

可以看到,在我们之前点击左键确认的地方,系统自动地打了一个过孔,帮助我们把走线通到了底层。接着,我们就能在底层继续走线了。

可以再按下“T”键,重新切回到顶层。

这时,过孔就又消失了。我们可以继续在顶层走线。
