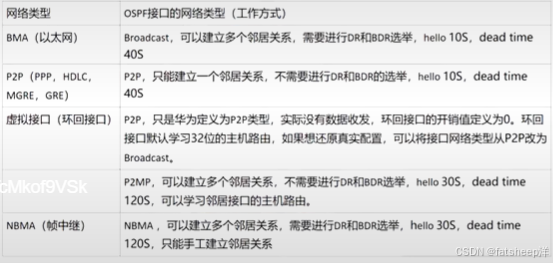

OSPF的接口类型

MGRE环境下的OSPF

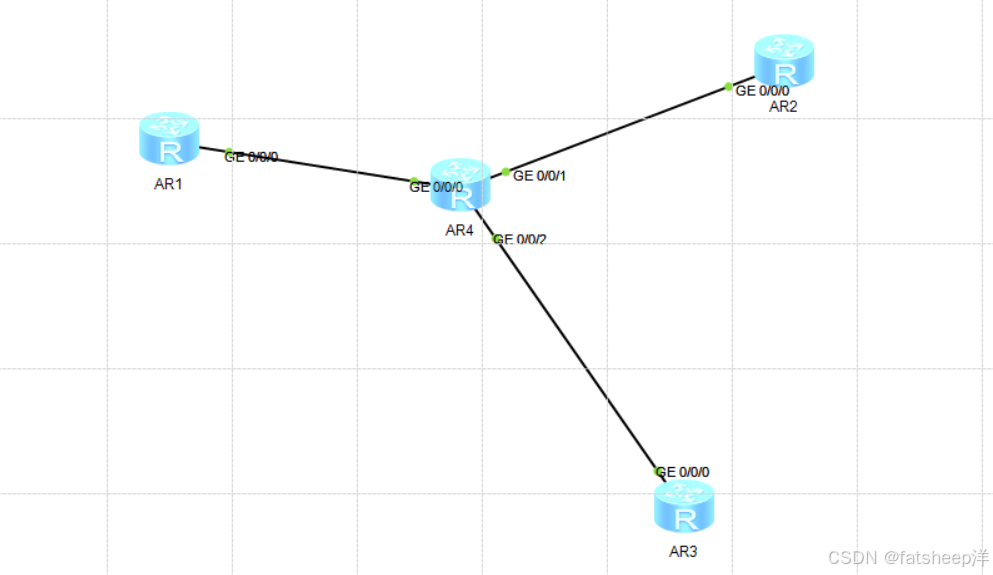

实验环境：

实验要求：

r1,r2,r3为私网内部环境：分别为：192.168.1.1/2.1/3.1 24
隧道接口配置192.168.4.0 24网段

实验步骤：

1，配置IP按照要求

配置指向公网的一条静态缺省

[R1]ip route-static 0.0.0.0 0 14.0.0.2

[R2]ip route-static 0.0.0.0 0 24.0.0.2

[R3]ip route-static 0.0.0.0 0 34.0.0.2

2，搭建VPN（MGRE）

[R1]int t 0/0/0
[R1-Tunnel0/0/0]ip add 192.168.4.1 24
[R1-Tunnel0/0/0]tunnel-protocol gre p2mp

[R1-Tunnel0/0/0]source 14.0.0.1
[R1-Tunnel0/0/0]nhrp network-id 100

R2注册

[R2]int t 0/0/0
[R2-Tunnel0/0/0]ip add 192.168.4.2 24
[R2-Tunnel0/0/0]tunnel-protocol gre p2mp
[R2-Tunnel0/0/0]source GigabitEthernet 0/0/0
[R2-Tunnel0/0/0]nhrp network-id 100
[R2-Tunnel0/0/0]nhrp entry 192.168.4.1 14.0.0.1 register

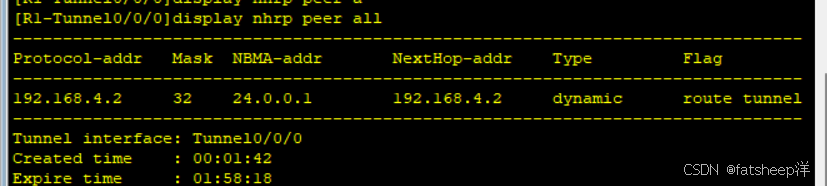

看一下nhrp的注册情况

[R1-Tunnel0/0/0]display nhrp peer

R3:

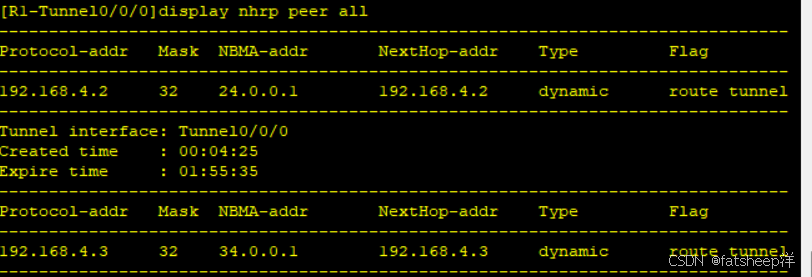

一样的操作，做完看下nhrp表

 3，运行ospf协议

R1,R2,R3同理

[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]a 0
[R1-ospf-1-area-0.0.0.0]network 192.168.4.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255

因为OSPF是以组播的形式去发送信息的，所以我们需要开启伪广播

[R1-Tunnel0/0/0]nhrp entry multicast dynamic

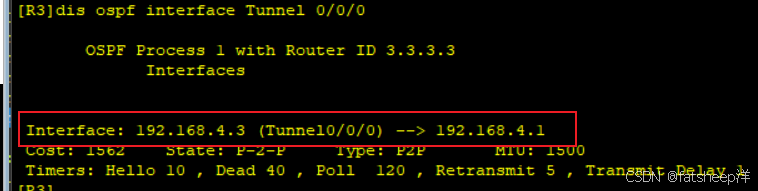

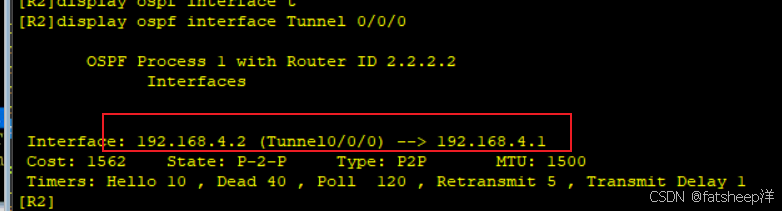

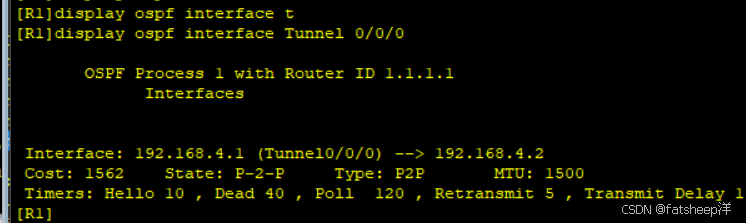

看下接口,看建邻的条件

R1

R2：

R3：

发现都只跟我中心R1建邻了

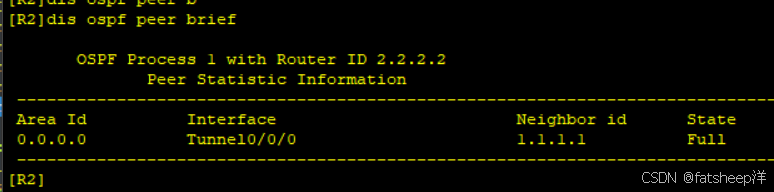

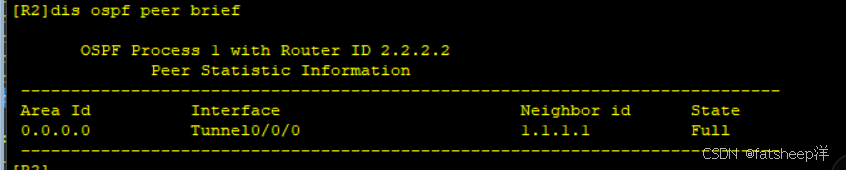

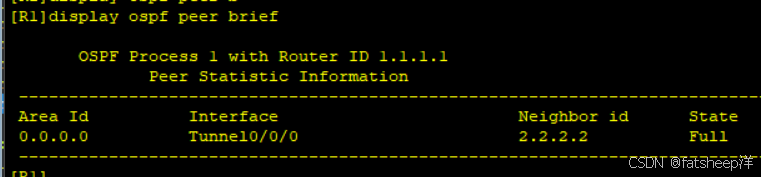

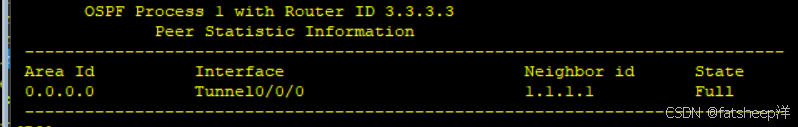

那再看下邻居的状态呢

问题1：接口类型：brodcast

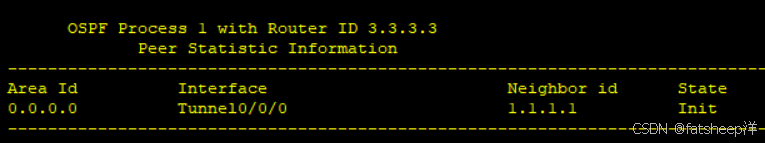

 R1,R2之间建立邻居了，并且full了，但是我的R3只是一个init状态，连邻居关系都没有起，init状态就是连rid都还没有传，不认识RID

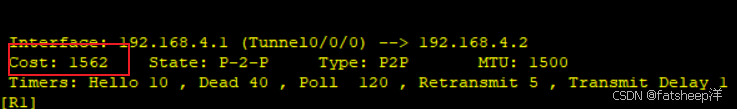

 cost=1562的原因：因为隧道接口要进行封装，然后再走物理接口，封装和解封装都会浪费资源，隧道接口定义为传输速率为64k，实际无数据收发，数据尽量不走这个链路，所以这么大

解决：

因为我们前面提到了这个是P2P的接口类型，只能建立一个邻居关系，我们将他改为broadcast类型，就可以建立多个邻居关系了

[R1-Tunnel0/0/0]ospf network-type broadcast

再次查看建立邻居的状态：

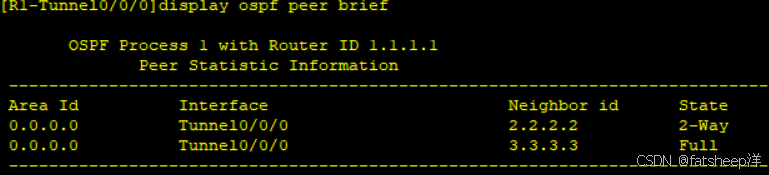

R1跟R2的状态为two-way,r2跟r1为exstart，并且分支之间没有建立邻居关系，

并且当我查看ospf的路由表信息时：

R3]dis ip routing-table protocol ospf

发现为空，没有路由器表的信息

 一个为exstart ，一个是two-way状态的原因：

two-way是在进行dr和bdr的选举，如果一个接口，已经确定自己不可能当上DR或者BDR了，这个接口可以优先进入下一个状态，可以去等，我的DR和BDR的选举状态完成之后再进入到下一个状态

卡在DR与BDR的选举状态了

我们知道broadcast状态，会进行DR/BDR的选举，但是P2P类型根本不需要进行选举，也就是说，R1和R2,R3闹矛盾了，一些认为可以，一些不可以，所以选举混乱了

解决方案1.1：全部改为broadcast

[R2-Tunnel0/0/0]ospf network-type broadcast

[R3-Tunnel0/0/0]ospf network-type broadcast

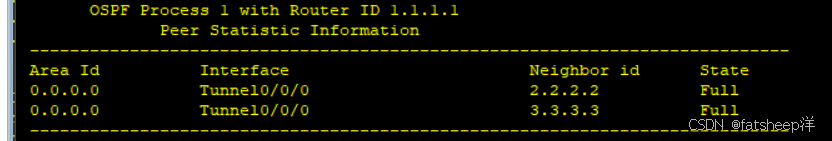

查看R1,R2,R3的邻居表





看下路由信息：

 [R3]display  ip routing-table protocol ospf

R1上面只有到R3的路由信息，R3上面也有R1的信息，但是我的R2上面却一条路由信息都没有

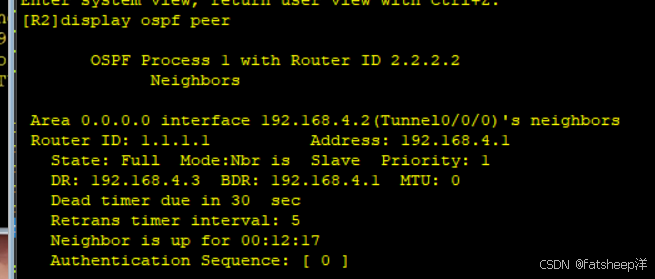

在R2上看下R1认为谁说DR，谁是BDR，显然他认为4.3是DR，自己是BDR，再看下其他的，发现他们认为的DR和BDR不一样，造成了DR/BDR的选举混乱

解决方案2：提高R1的接口优先级或者降低分支的接口为0

接口优先级为0表示放弃DR/BDR的选举：

修改接口优先级的方法：

[R3-Tunnel0/0/0]ospf dr-priority 0

再次看路由表：

r3

有信息了

P2MP

对于以上问题其实可以把接口类型全部改为P2MP的类型

查看接口：

[R1-Tunnel0/0/0]display ospf interface Tunnel 0/0/0

 state：p-2-p 这个不需要进行DR/BDR的选举，并且可以建立多个邻居关系，还可以学习到邻居接口的主机路由

但是我一个修改了过后，因为HEllo和dead time的时间对不上，无法建立邻居关系，所以其他口都需要修改为P2MP的类型:

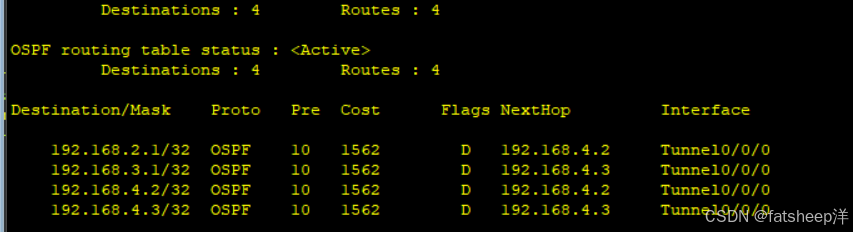

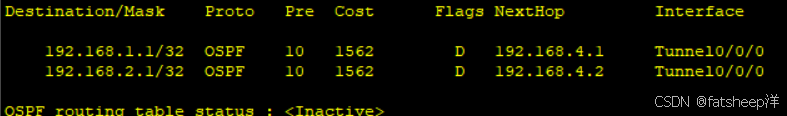

查看路由表（仅仅展示R1的）：

mesh---全连的MGRE--OSPF

说明：

在MGRE环境中，还存在一种全连的MGRE环境(MESH)，这种环境下，所有节点既是中心，也是分支，所有节点都将开启伪广播。这样将所有节点接口的网络类型改为Broadcast之后，所有节点在进行DR和BDR选举是，将共同进行，则不会出现DR和BDR认知不统一的情况。

NBMA---OSPF

 [Huawei-GigabitEthernet0/0/0]ospf network-type nbma

改为nbma过后，需要手动指定邻居

[Huawei-ospf-1]peer 192.168.1.2---注意:当对端指定完成过后，才开始重新建立邻居（双方都需要指定）

总结：
