基于FPGA以SDIO模式4条总线读写SD卡



SD卡使用 SD 总线与 SD-host （比如读卡器）连接，SD总线的信号包括：

信号名	输入输出方向
sdclk	host→ card
sdcmd	当发起命令时 host→ card ，当响应命令时 card→host
sddat0、sddat1、sddat2、sddat3	当写数据时 host→card ，当读数据时 card→host

这些信号在 SD 卡和 microSD 卡上的引脚定义如下图

SDIO协议

SDIO协议，其中包括“无数据传输的一般命令”，“有数据传输的写命令”，“有数据传输的读命令”。协议包含三个要素：命令Command，应答Response和数据Data。

Command：由HOST发送，DEVICE接收，在CMD信号线上传输。以一个起始位为开始，中止位为结束，命令的长度为48位。

Response：由DEVICE发送，HOST接收，在CMD信号线上传输。应答根据不同命令分为4种，长度有48位或136位。

Data：数据是双向的传送的。可以设置为1线模式(默认)，也可以设置为4线模式（通过ACMD6命令）。数据是通过DAT0-DAT3信号线传输的。

有问题可联系q

3551748091

波形图

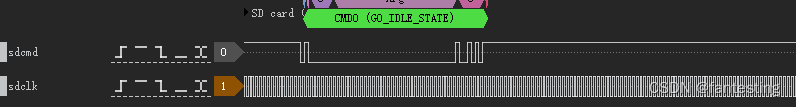

发送CMD0指令：

发送CMD8指令：

发送 ACMD41指令：

发送CMD2 和 CMD3指令：

发送CMD7指令：

发送CMD16指令：

发送ACMD6 指令开启宽总线模式（4线）：

发送CMD18指令开始多块读取：

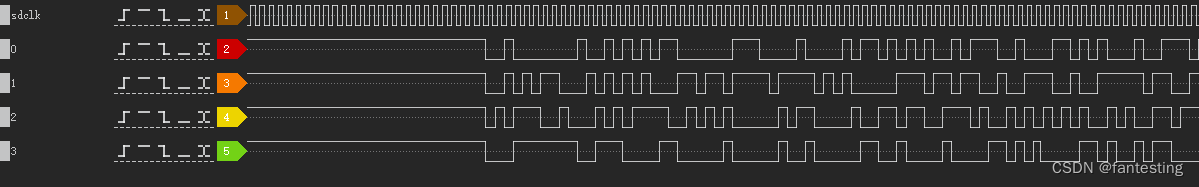

开始传输数据（DAT0~DAT3）：

发送CMD12指令停止读取操作：

有问题可联系w x 号:fi_nd_that_we_

纯Verilog可以运行在任意FPGA芯片
