【stm32f103】认识GPIO

本文介绍了STM32F103的GPIO结构,包括保护二极管、输出模式(推挽和开漏)、输出数据寄存器以及输入模式。重点讲述了GPIO在推挽输出和开漏输出的应用,以及如何通过配置CRL、CRH寄存器设定工作模式,最后提到了GPIO输出初始化的步骤。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

什么是GPIO

通用输入输出端口,也就是软件可以控制的引脚。stm32芯片通过GPIO引脚与外部设备连接起来,实现与外部通讯,控制,以及数据采集的功能。

GPIO基本结构

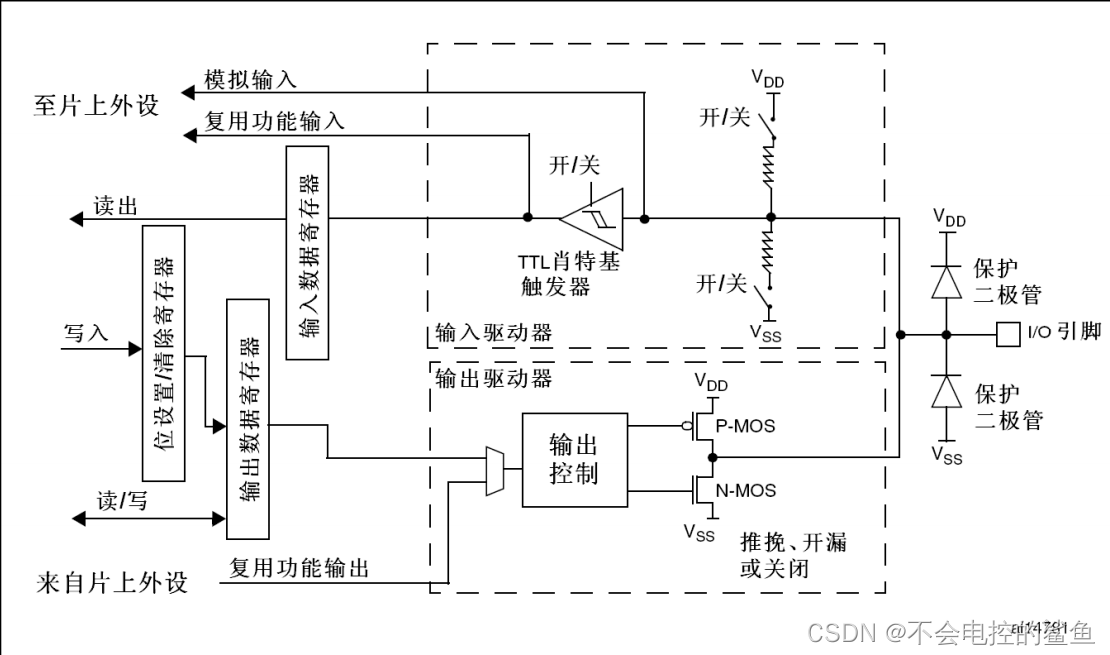

在这里插入图片描述

保护二极管

在这里插入图片描述

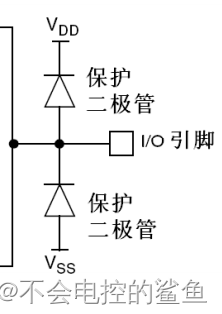

两个保护二级管可以防止引脚外部过高或过低的电压输入,当引脚电压高于VDD时,上方的二极管导通,当引脚电压低于 VSS时,下方的二极管导通,防止不正常电压引入芯片导致芯片烧毁。

输出模式

经过两个二极管的保护电路,向上进入输入模式,向下进入输出模式。

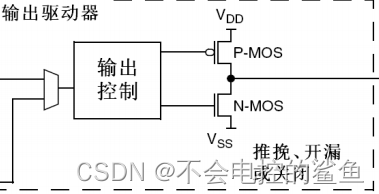

由P-MOS和N-MOS组成的输出电路,可以使GPIO具有推挽输出以及开漏输出两种模式。
在这里插入图片描述

推挽输出

通过输出数据寄存器ODR,输出1或0。不同的状态分别会让一个MOS导通,变成形式上的上下拉电阻,形成较稳定的3.3v以及0v的输出。
