本文档详细介绍了Quartus-II的下载与安装步骤，包括从百度网盘获取安装包，以管理员权限运行安装程序，以及避免安装路径包含中文或空格。安装完成后，指导如何新建工程并设置芯片型号，接着创建仿真模型图，添加所需元件并正确连线。在确保编译无误后，展示了如何建立波形图，添加输入输出节点，并配置参数进行仿真操作。提供了一系列参考链接以解决可能遇到的问题。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

Quartus-II的安装

百度网盘下载链接：
https://pan.baidu.com/s/1a9d-bq9RZmWrRV542X4IEA
提取码：ifte
在这里插入图片描述
下载完成得到以上三个包，打开最后一个

以管理员身份运行setup程序，进入安装
安装过程一路next即可，需要注意的是安装路径不能含有中文和空格

Quartus仿真

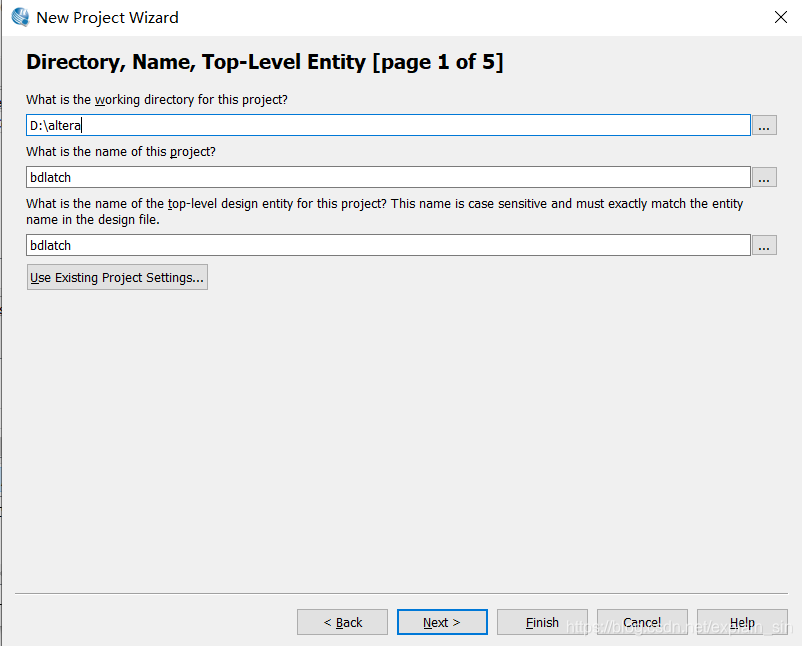

安装完成后一路OK便可打开quartus，通过File->New Project新建工程
在这里插入图片描述

选择对应芯片和型号，如只进行仿真可随意选择

工程创建完成，重新New-Block Diagram/Schematic File创建仿真模型图
在这里插入图片描述

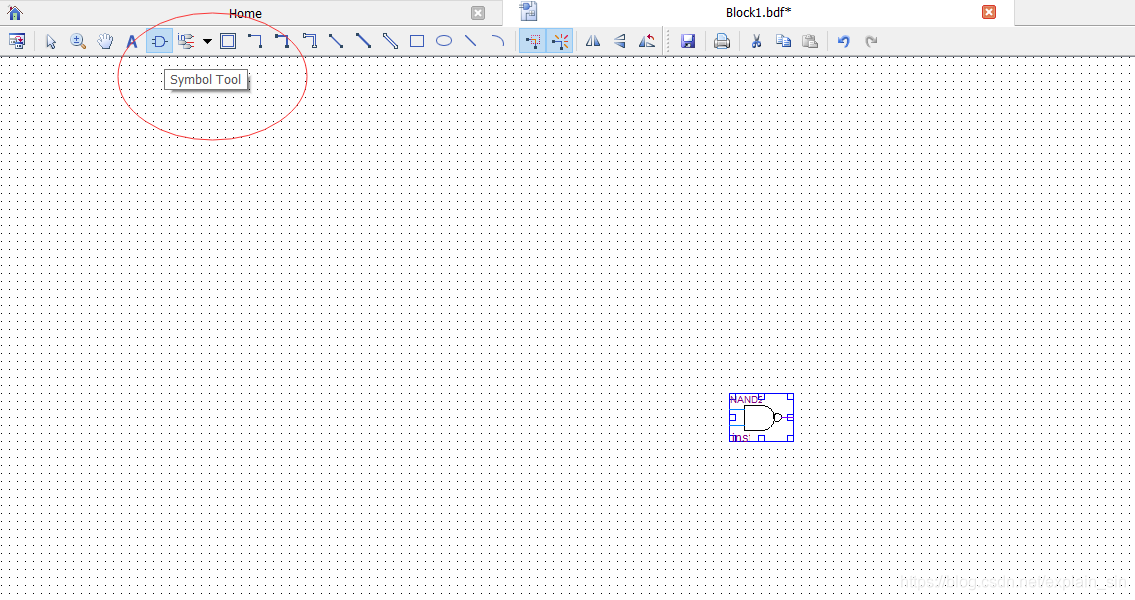

点击工具箱添加元件

在工具箱中搜索元件名是更为简便的操作

根据实验内容，本次仿真需要添加4个AND2（与门）、1个NOT（非门），以及两个Input（Clock时钟信号和D）还有两个Output，并用线连接好

接线完成进行编译，编译不报错时即可进行下一步
在这里插入图片描述
重新在New-University Program VWF中建立波形图

在Node Finder中添加所有的输入输出端
在这里插入图片描述
最后根据实验要求配置输入输出端的参数即可进行仿真

参考引用

https://blog.youkuaiyun.com/qq_43279579/article/details/115158140
quartus安装教程
https://blog.youkuaiyun.com/qq_28238141/article/details/81282968
quartus安装中出现no device的解决教程
https://www.bilibili.com/video/BV1Mb411q7N7?p=2
详细的quartus安装视频（推荐！）
