基于SPI接口的OLED数据采集显示

最新推荐文章于 2023-07-12 16:44:35 发布
原创 最新推荐文章于 2023-07-12 16:44:35 发布 · 429 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

博客介绍了OLED模块的软件准备和硬件实现。软件准备方面，需从天猫店铺下载资料包，锁定4针SPI接口硬件资料，打开keil5工程文件，在oled.c文件找到显示点阵，利用PCtolCD转换字模并复制到数组导出hex文件。还提及硬件实现，但未详述。

目录

软件准备

在这里插入图片描述
首先进入OLED模块的天猫店铺，找到详情页面中对应的资料链接
在这里插入图片描述
在资料卡中找到此资料包，进行下载
在这里插入图片描述
下载完成找到图上路径，锁定为4针SPI接口的硬件资料
在这里插入图片描述
然后进入PROJECT，打开keil5的工程文件
在这里插入图片描述
找到oled.c文件，其中oled_buffer数组便是显示点阵
在这里插入图片描述

在这里插入图片描述
根据如上路径，打开PCtolCD

在这里插入图片描述
在这里插入图片描述

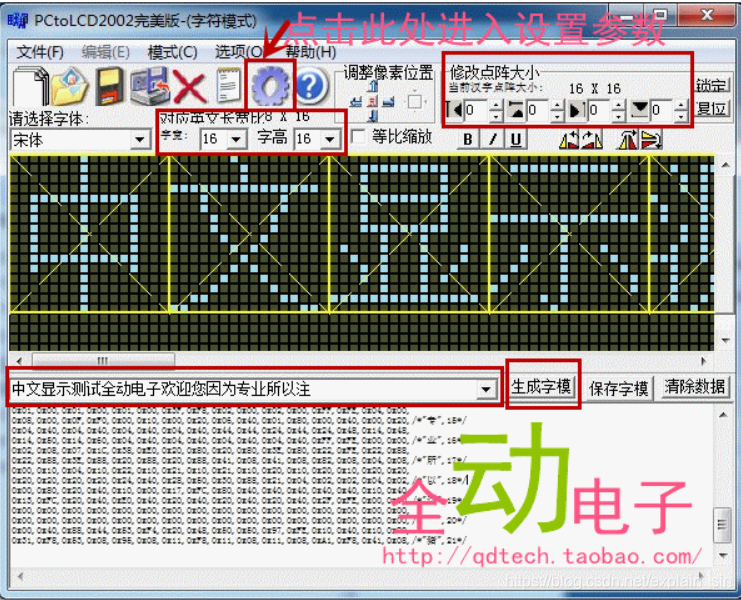

根据如上设置，并将模式调整为字符模式，便可直接输入转换字模
在这里插入图片描述
本人的姓名学号转换字模成功，再将字模复制粘贴到oled_buffer数组中，即可导出hex文件
