LVS模式二：TUN隧道模式

隧道模式

client ->vs ->Rs -> client

•     IP隧道（IP tunneling）是将一个IP报文封装在另一个IP报文的技术，这可以使得目标为一个IP地址的数据报文能被封装和转发到另一个IP地址。
•     IP隧道技术亦称为IP封装技术（IP encapsulation）。
•     IP隧道主要用于移动主机和虚拟私有网络（Virtual Private Network），在其中隧道都是静态建立的，隧道一端有一个  IP地址，另一端也有唯一的IP地址


TUN 模式LVS的配置：

• server1：
• 添加隧道
• 隧道添加对外暴露的VIP
• 隧道激活

在server上清除之前的策略重新添加新的策略

[root@server1 ~]# ipvsadm -C   ##清除策略
[root@server1 ~]# ipvsadm -A -t 172.25.254.100:80 -s rr    #添加vip，对后端服务器采用rr算法
[root@server1 ~]# ipvsadm -a -t 172.25.254.100:80 -r 172.25.254.2:80 -i    #添加后端真实服务器server2
[root@server1 ~]# ipvsadm -a -t 172.25.254.100:80 -r 172.25.254.3:80 -i    #添加后端真实服务器server3

[root@server1 ~]# /etc/init.d/ipvsadm save    ##保存策略

• server2：
• 添加隧道
• 隧道添加对外暴露的VIP
• 隧道激活

[root@server2 html]# modprobe ipip
[root@server2 html]# ip addr del 172.25.254.100/32 dev eth0
[root@server2 html]# ip addr add 172.25.254.100/32 dev tunl0
[root@server2 html]# ip link set up tunl0

在server2上修改rp_filter参数

[root@server2 html]# sysctl -a |grep rp_filter   ##关闭反向
net.ipv4.conf.all.rp_filter = 0
net.ipv4.conf.all.arp_filter = 0
net.ipv4.conf.default.rp_filter = 1
net.ipv4.conf.default.arp_filter = 0
net.ipv4.conf.lo.rp_filter = 1
net.ipv4.conf.lo.arp_filter = 0
net.ipv4.conf.eth0.rp_filter = 1
net.ipv4.conf.eth0.arp_filter = 0
net.ipv4.conf.tunl0.rp_filter = 1
net.ipv4.conf.tunl0.arp_filter = 0

##将参数为1的都改为0
[root@server2 html]# sysctl -w net.ipv4.conf.default.rp_filter=0
net.ipv4.conf.default.rp_filter = 0
[root@server2 html]# sysctl -w net.ipv4.conf.lo.rp_filter=0
net.ipv4.conf.lo.rp_filter = 0
[root@server2 html]# sysctl -w net.ipv4.conf.eth0.rp_filter=0
net.ipv4.conf.eth0.rp_filter = 0
[root@server2 html]# sysctl -w net.ipv4.conf.tunl0.rp_filter=0
net.ipv4.conf.tunl0.rp_filter = 0

[root@server2 html]# sysctl -a |grep rp_filter
net.ipv4.conf.all.rp_filter = 0
net.ipv4.conf.all.arp_filter = 0
net.ipv4.conf.default.rp_filter = 0
net.ipv4.conf.default.arp_filter = 0
net.ipv4.conf.lo.rp_filter = 0
net.ipv4.conf.lo.arp_filter = 0
net.ipv4.conf.eth0.rp_filter = 0
net.ipv4.conf.eth0.arp_filter = 0
net.ipv4.conf.tunl0.rp_filter = 0
net.ipv4.conf.tunl0.arp_filter = 0

注意：重新加载后，有一个参数始终不为0，需要在文件中修改

[root@server2 html]# sysctl -p   ##重新加载后
[root@server2 html]# sysctl -a |grep rp_filter
net.ipv4.conf.all.rp_filter = 0
net.ipv4.conf.all.arp_filter = 0
net.ipv4.conf.default.rp_filter = 1   ##始终不为0，则这个需要在文件中改
net.ipv4.conf.default.arp_filter = 0
net.ipv4.conf.lo.rp_filter = 0
net.ipv4.conf.lo.arp_filter = 0
net.ipv4.conf.eth0.rp_filter = 0
net.ipv4.conf.eth0.arp_filter = 0
net.ipv4.conf.tunl0.rp_filter = 0
net.ipv4.conf.tunl0.arp_filter = 0

##在文件中修改
[root@server2 html]# vim /etc/sysctl.conf
# Controls source route verification
net.ipv4.conf.default.rp_filter = 0

[root@server2 html]# sysctl -p

[root@server2 html]# sysctl -a |grep rp_filter
net.ipv4.conf.all.rp_filter = 0
net.ipv4.conf.all.arp_filter = 0
net.ipv4.conf.default.rp_filter = 0  ##修改成功了
net.ipv4.conf.default.arp_filter = 0
net.ipv4.conf.lo.rp_filter = 0
net.ipv4.conf.lo.arp_filter = 0
net.ipv4.conf.eth0.rp_filter = 0
net.ipv4.conf.eth0.arp_filter = 0
net.ipv4.conf.tunl0.rp_filter = 0
net.ipv4.conf.tunl0.arp_filter = 0

修改参数的作用：

rp_filter参数用于控制系统是否开启对数据包源地址的校验。

有三个值，0、1、2，具体含义：

    0：不开启源地址校验。

    1：开启严格的反向路径校验。对每个进来的数据包，校验其反向路径是否是最佳路径。如果反向路径不是最佳路径，则直接丢弃该数据包。

    2：开启松散的反向路径校验。对每个进来的数据包，校验其源地址是否可达，即反向路径是否能通（通过任意网口），如果反向路径不同，则直接丢弃该数据包。

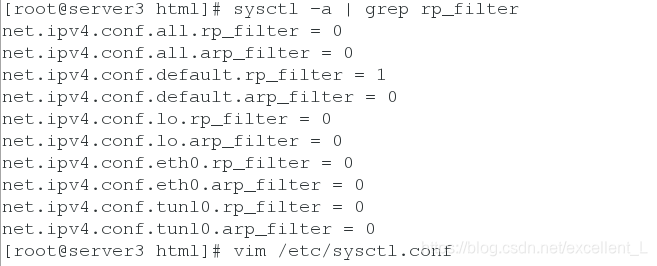

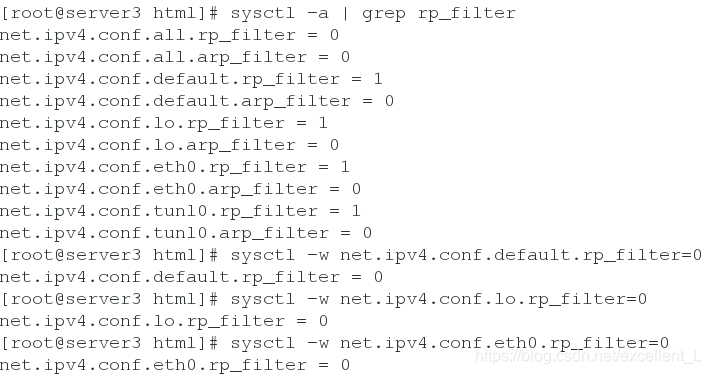

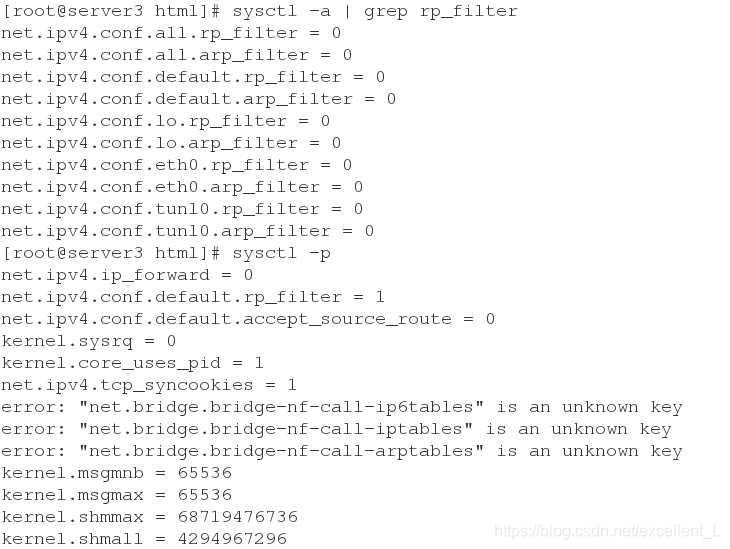

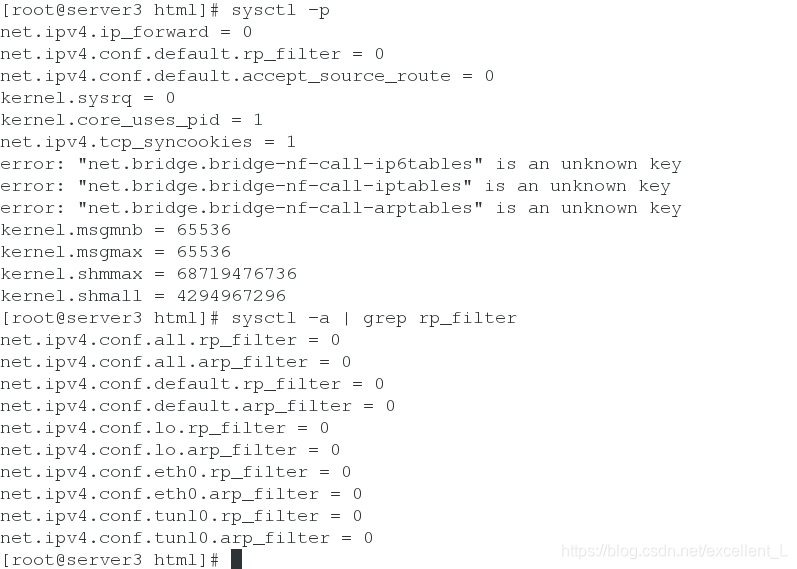

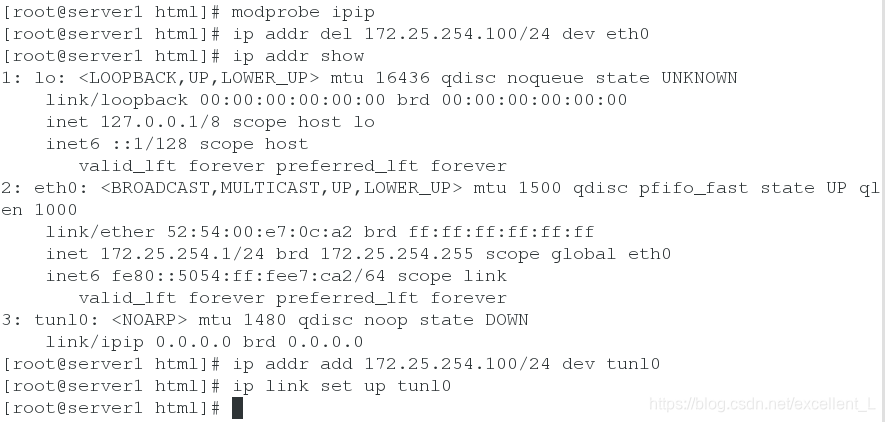

• server3

• server3和server2上是一样的操作步骤

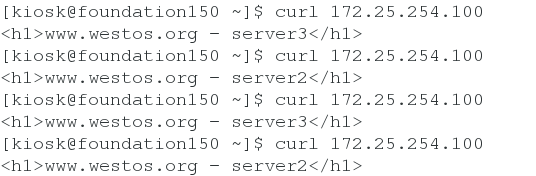

测试：
