LVS模式三：TUN(Tunneling)隧道模式

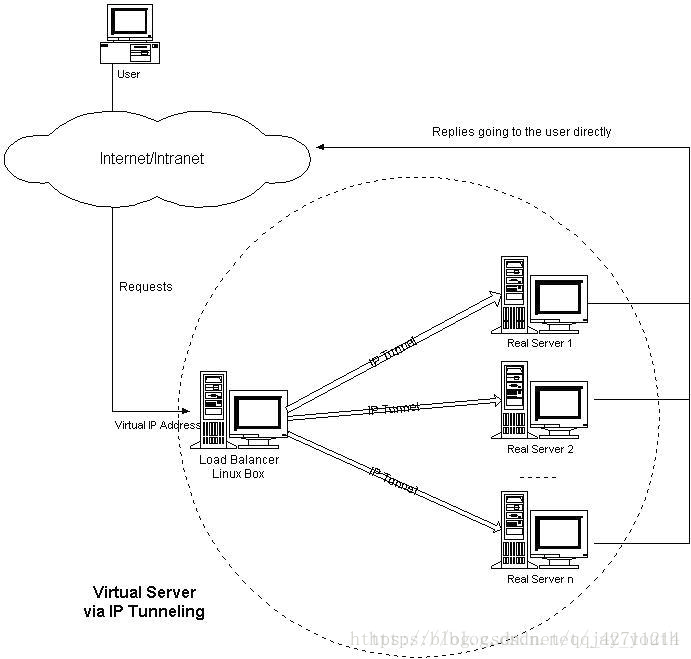

一、LVS-Tun模式的工作原理

IP隧道（IP tunneling）是将一个IP报文封装在另一个IP报文的技术，这可以使得目标为一个IP地址的数据报文能被封装和转发到另一个IP地址。IP隧道技术亦称为IP封装技术（IP encapsulation）。IP隧道主要用于移动主机和虚拟私有网络（Virtual Private Network），在其中隧道都是静态建立的，隧道一端有一个IP地址，另一端也有唯一的IP地址

过程：

1.客户端将访问vip报文发送给LVS服务器；

2.LVS服务器将请求报文重新封装，发送给后端真实服务器；

3.后端真实服务器将请求报文解封，在确认自身有vip之后进行请求处理；

4.后端真实服务器在处理完数据请求后，直接响应客户端。

要求：

1.lvs和后端真实服务器上都要有vip。

2.不会成为瓶颈。

3.请求的报文不能太大。

二、LVS-TUN模式下的负载均衡

实验环境：

Load Balance:172.25.45.1
Virtual IP: 172.25.45.100
server2（RS）: 172.25.45.2
server3（RS）: 172.25.45.3

1、在server1上：

1).配置网络

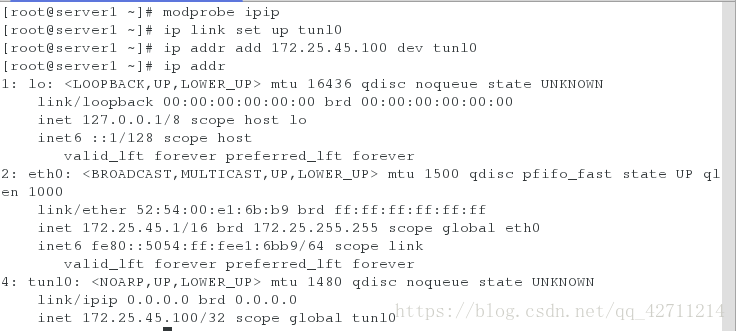

modprobe ipip                         #添加隧道

ip link set up tunl0                   #激活隧道

ip addr add 172.25.45.100 dev tunl0  #添加虚拟IP

ip addr  #查看IP

2).配置yum仓库

vim /etc/yum.repos.d/rhel-source.repo

[LoadBalancer]
name=LoadBalancer
bas
