本文详细介绍如何在NAT模式和TUN模式下配置负载均衡，包括DS服务器上的ipvsadm安装与配置，VIP地址设置，以及两个RS（httpd服务器）的配置。同时，文章还涉及了如何在TUN模式下限制VIP对外开放，以及关闭filter的具体操作。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

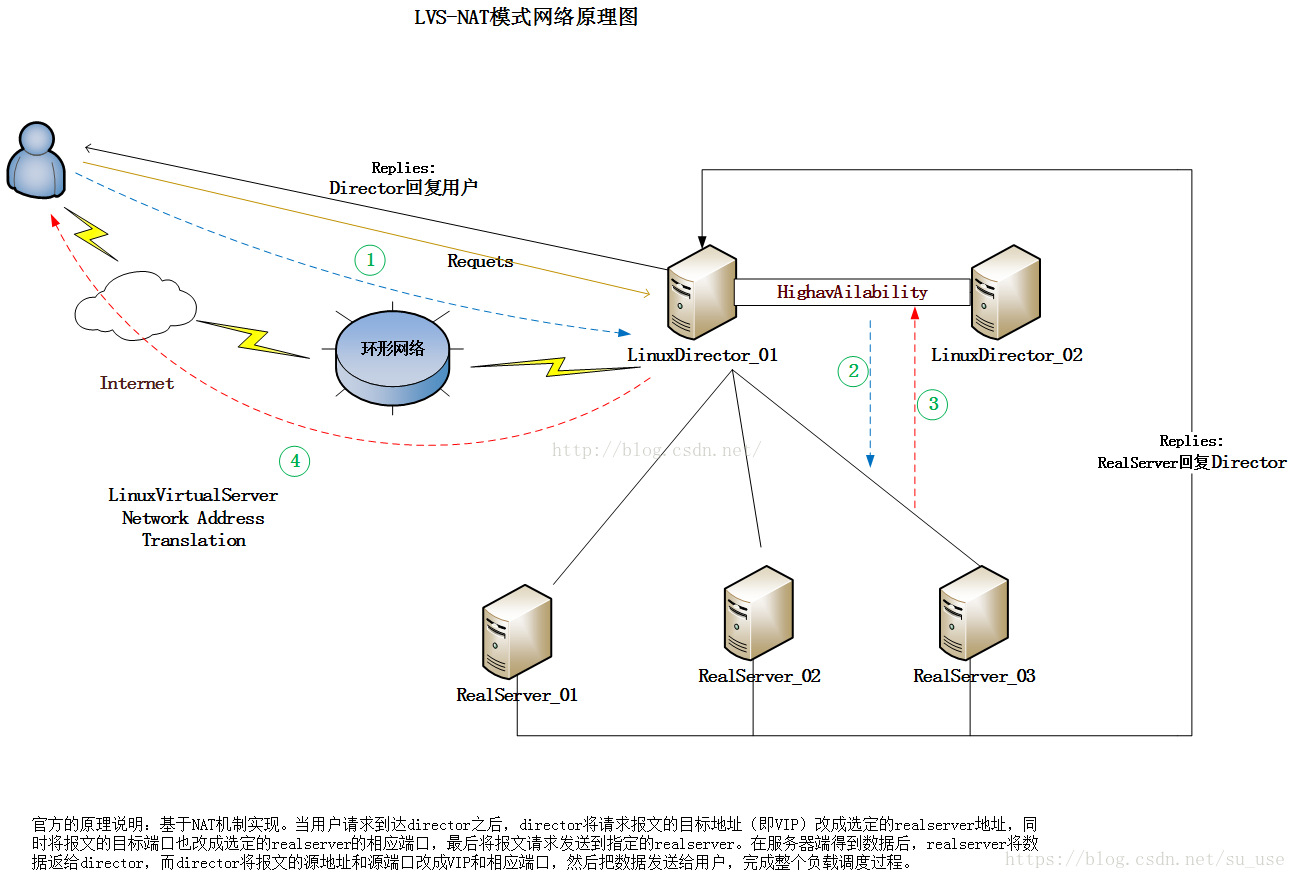

NAT模式：

####DS的配置：

yum install ipvsadm -y

ipvsadm配置·：

[root@server1 ~]# ipvsadm -l
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  172.25.5.100:http rr
  -> server2:http                 Masq    1      0          0
  -> server3:http                 Masq    1      0          0

打开路由转发功能：

sysctl -w net.ipv4.ip_forward=1

配置vip：

ip addr add 172.25.5.100/24 dev eth0

####两个RS（httpd服务器）配置：

正常工作的httpd服务

设置网关：

route add default gw  172.25.5.1

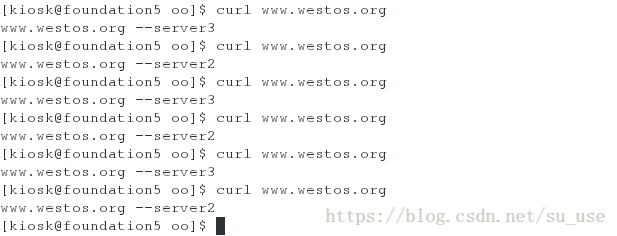

####测试：

这里写图片描述

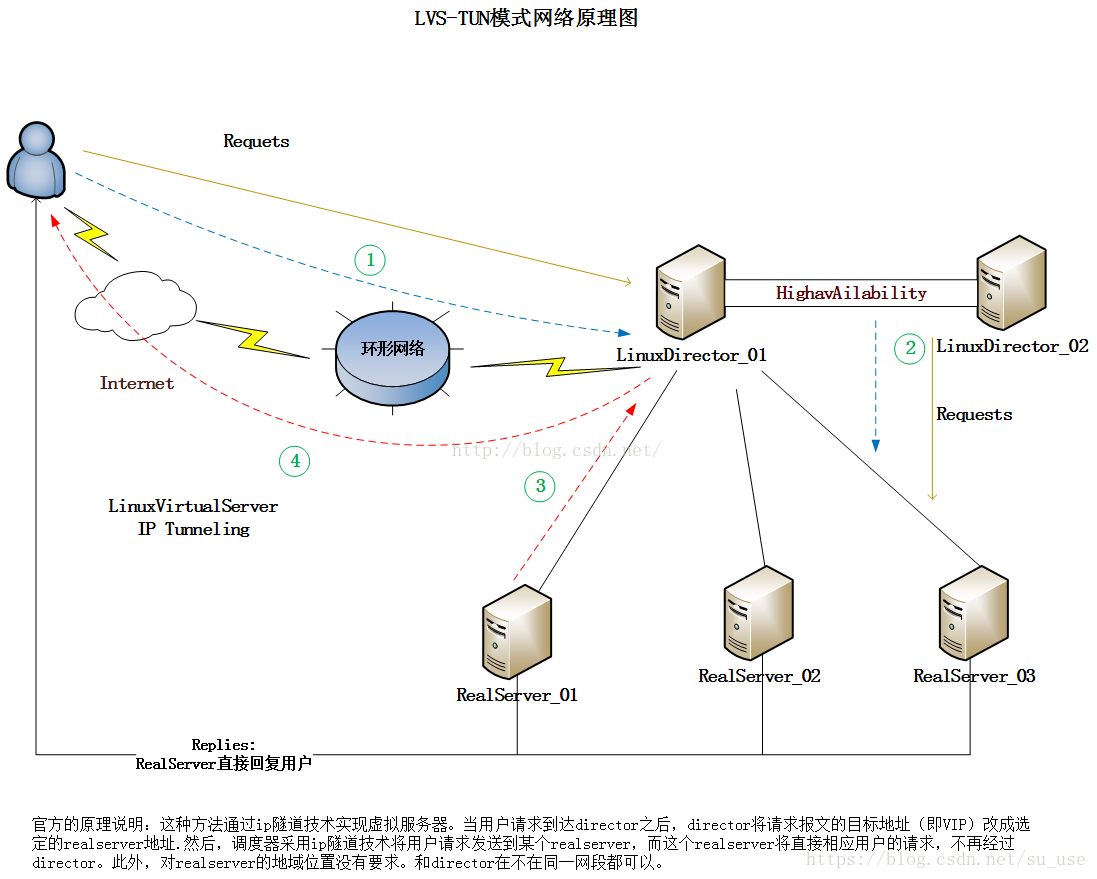

TUN模式：

这里写图片描述

####DS的配置：

yum install ipvsadm -y

modprobe ipip
ip link set up tunl0
ip addr add 172.25.5.100/24 dev tunl0

ipvsadm配置·：

[root@server1 ~]# ipvsadm -l
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  172.25.5.100:http rr
  -> server2:http                 Tunnel    1      0          0
  -> server3:http                 Tunnel    1      0          0

####两个RS（httpd服务器）配置：

正常工作的httpd服务

网络配置：

modprobe ipip
ip link set up tunl0
ip addr add 172.25.5.100/24 dev tunl0

arptables限制vip对外开放：

arptables -A IN -d 172.25.5.100 -j DROP
arptables -A OUT -s 172.25.5.100 -j mangle --mangle-ip-s 172.25.5.2
/etc/init.d/arptables_jf save  #保存配置

关掉filter

sysctl -w net.ipv4.conf.tunl0.rp_filter=0

####测试：

这里写图片描述
