CST软件建模过程中波尔运算的应用

cst建模中波尔运算的运用

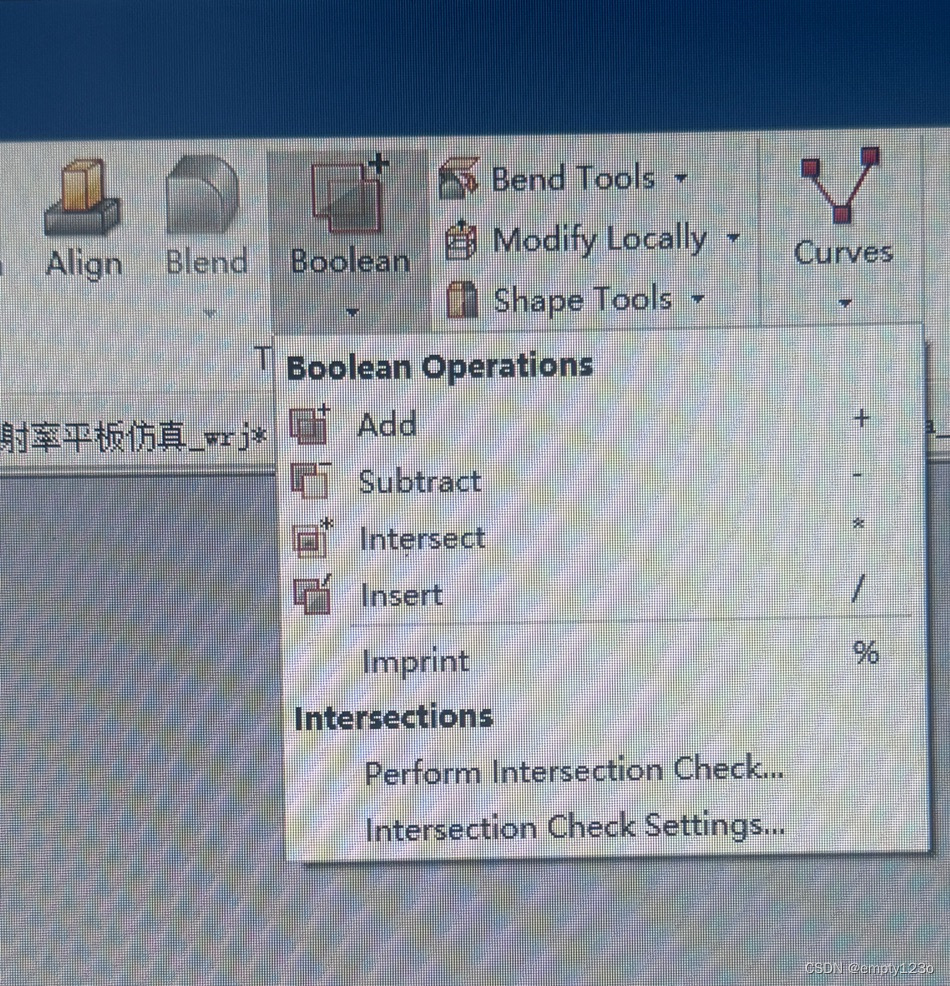

简单的正方体、圆等简单结构，cst自带模型可以解决，有些复杂的结构就需要模型之间相加相减来实现，下面介绍4种波尔运算。

1.add命令

这个很简单，就不举例说明了，两个分开的结构合成一个结构，运算也会快一点。

2.subtract

这个相减是我用的最多的，建模环形结构会用到。

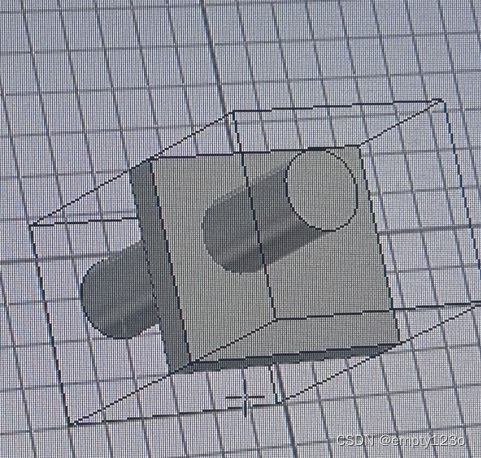

下面是举例用的的两个模型，一个长方体，一个圆柱体。



想得到一部分是空的长方体，就可以用长方体减去圆柱体。

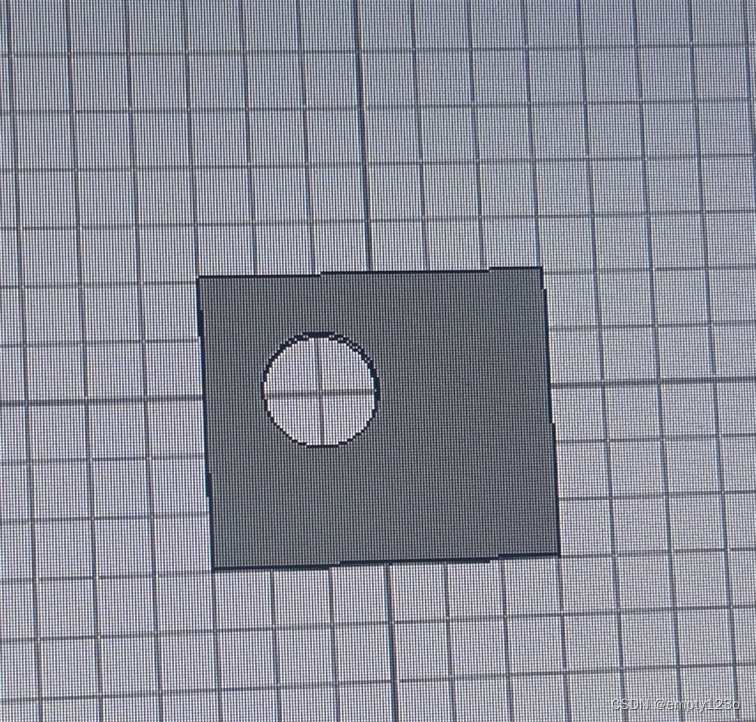

具体操作是，先选中长方体，然后点击subtract，再选中圆柱体，按回车键，就完成了减命令。最后的效果如下图。





3.intersect

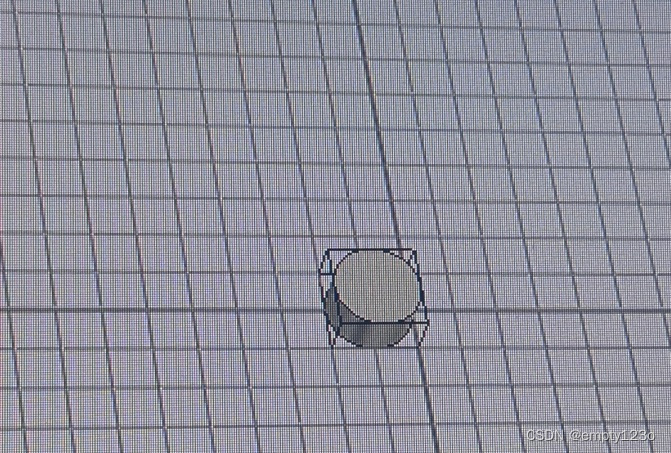

这个命令是取两部分的交集，操作如上，最后的模型就是下面这个与长方体厚度相同的圆柱体。

4.insert

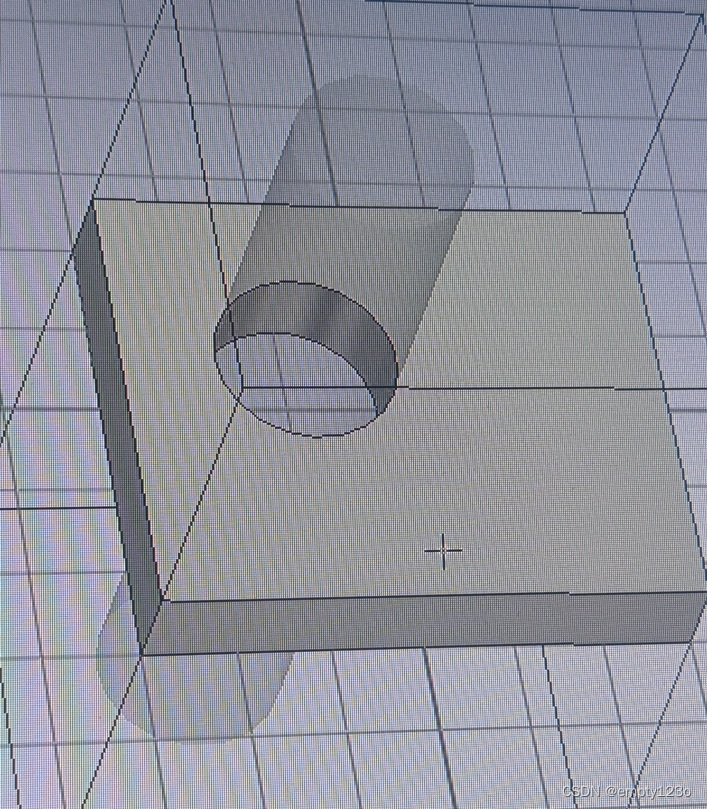

同样是这个例子，插入命令，保留了圆柱体的完整部分，长方体有一个空的圆柱体部分。





以上是这四种波尔运算的简单运用，通过简单的操作还可以建模出更复杂的模型。

大家看到一个模型，可以先想想大概的建模运算流程，再进行建模操作验证。

如有问题，可以评论讨论或私信。
