射频斜波信号，Ramp 信号是怎么样的?

我们在测试PA的1db 压缩点（P1dB）的时候，经常会使用一个缓慢上升的射频信号（ramp）来寻找1dB压缩点，那么这个ramp信号究竟是怎么样的一个信号呢？



我们看一下一个单频的20dB的Ramp信号，也就是终点的功率比起点的功率大20dB的ramp信号



因为是单频，，首先可以肯定的是IQ数据，只有I或者只有Q，例如，所有Q=0, I=1 或者 所有的Q=1, I=0时，RF输出的是LO的本振频率信号, IQ代表的基带信号是直流信号，这时整个RF输出幅度是恒定的。 单频得到了，现在只要改变输出幅度就可以了，当然你可以通过控制RF的输出增益来达到想要的幅度，但是要生成一个连续的ramp信号，这个方法不可取。所以只能改变基带信号的幅度了，也就是改变IQ信号的幅度。



假设起点Q=0, I= 0.1, 那么终点的IQ是多少才能达到比起点的功率高20dB 呢？先来看看起点的功率是多少

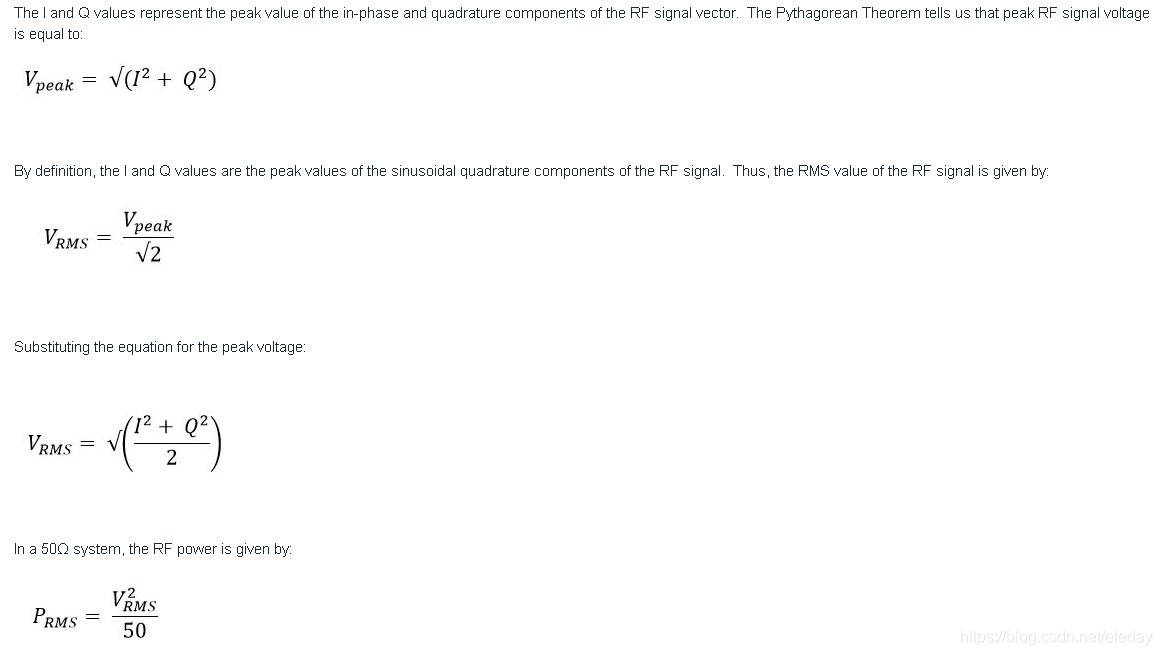

由上面的公式可得，起点的功率是P1= 0.0001 (w)



20dB 是100倍， 那么可得终点的功率是P2= 100 * P1 = 0.01(w), 由此可以用上面的公式反推得到 Q=0, I = 1;

也就是下面这样的IQ波形（IQ交织在一起了）
