R-FCN

原创于 2019-07-31 01:20:20 发布 · 125 阅读

CC 4.0 BY-SA版权

论文信息

Jifeng Dai, Yi Li, Kaiming He, Jian Sun, R-FCN: Object Detection via Region-based Fully Convolutional Networks, CVPR 2016.

https://arxiv.org/abs/1605.06409

Introduction

历史

因为当时的two stage目标检测模型都用ResNet等高准确率classification network作为backbone, 在当时的现象是backbone都能达到较高的accuracy, 但是最终目标检测模型accuracy都不高, 当时常见的解决方法时在backbone和detector之间加入RoI pooling层, 作者认为这样做时unnatural的.

unnatural的一方面原因是因为每个RoI unshared从而增加了计算量导致速度变慢.

本文的基本思想

作者认为直接这样套用太粗暴, 他认为对于目标检测应该有两个重心对其兼顾:

image classification应该是translation invariant - 对图片放缩不应该影响分类.
object classification应该是translation variant - detector应该对其不同位置有不同的responses.

解决方案

Basic Approach

对于上文提到的第一点, 现有方法基本都能实现, 因此本文重点在于提出了一种实现第二点的方法 - 加入一个position-sensitive部分. 下图便是basic approach.

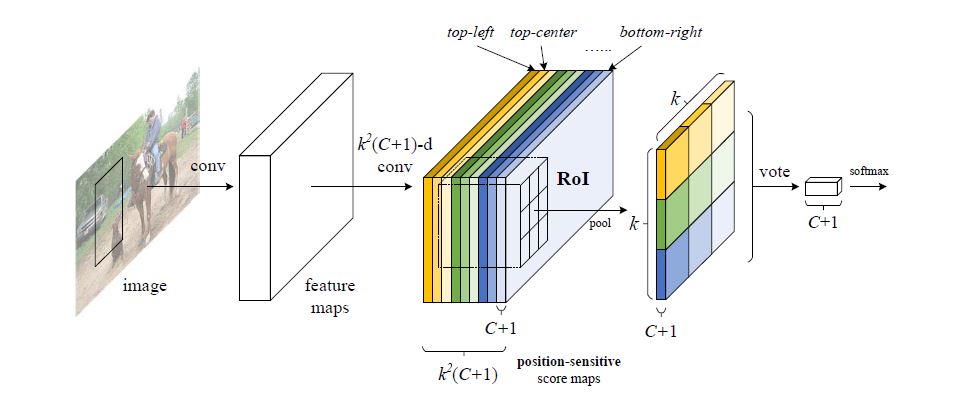

basic

可以看出从proposal先经过conv, 对得到的feature maps进行了 $k^2(C+1)$ -d的conv, 其中 $k$ 表示预设将proposal划成 $\times k$ 个区域(e.g. $k = 3$ , 就化成左上, 中上, 右上等9个区域), 而 $C + 1$ 表示预测 $C$ 个目标类别和 $1$ 个背景类别.

将这样操作产生的score maps用产生 $\times k$ 个RoIs, 在这些RoIs中只取对应位置的RoI(e.g. 左上层只取左上角RoI)称之为bin, 将bin拼接产生 $\times k$ 个responses, 此过程称为position-sensitive RoI pooling, 各个response投票并SoftMax得到预测结果.

Practical Approach

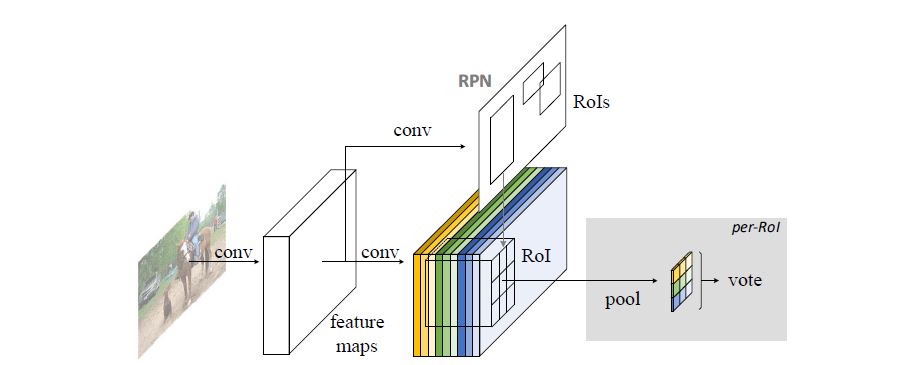

practical

实际模型就是用RPN共享backbone的权重, 产生proposals, 将其与score maps对应, 其他基本不变.

Backbone Architecture

移除avg pooling layer和fc layer, 只保留conv layer. 并且在最底部加入了一个randomly initialized 1024-d conv layer来减小维度.

Position-sensitive score maps & Position-sensitive RoI pooling.

bin产生的response如此定义:
$r_c(i,j|\Theta) = \sum\limits_{(x,y)\in bin(i,j)}z_{i,j,c}(x+x_0,y+y_0|\Theta)/n$
关于各个成分定义我们使用原文中的描述:

Here $r_c(i, j)$ is the pooled response in the $(i, j)$ -th bin for the c-th category, $z_{i, j, c} is one score map
out of the $k^2(C + 1)$ score maps, $x_0, y_0)$ denotes the top-left corner of an RoI, $n$ is the number
of pixels in the bin, and $\Theta$ denotes all learnable parameters of the network.

该等式是一个avg pooling, 作者提到max pooling同样可以实施.

关于投票部分就是对每个class的response相加:
$r_c(\Theta) = \sum\limits_{i,j}r_c(i,j|\Theta)$
之后送入SoftMax中预测:
$s_c(\Theta) = e^{r_c(\Theta)}/\sum\limits_{c^` = 0}^Ce^{r_{c^`}(\Theta)}$
特别的, 作者除了classification还在每个RoI在position-sensitive RoI pooling过程中进行了bbox regression.

Loss

整个loss包含classification loss和bbox regression loss:
$L_b(s,t_{x,y,w,h}) = L_{cls}(s_{c^*})+\lambda[c^*>0]L_{reg}(t,t^*)\\ L_{cls} = CE(c,c^*)$
其中 $L_{reg}$ 时bbox regression, $\lambda$ 设置为1, $c^*>0]$ 是指当分类为bg时为0, 否则为1.

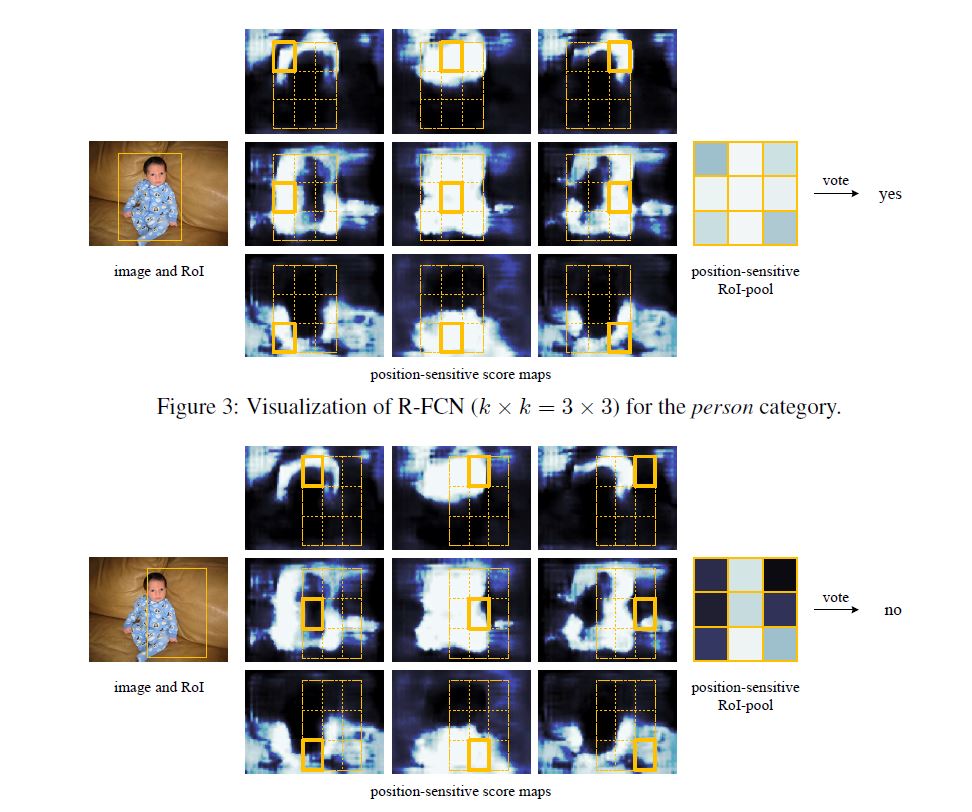

作者还提供了一个可视化的instance:

visualization

实验

实验结果

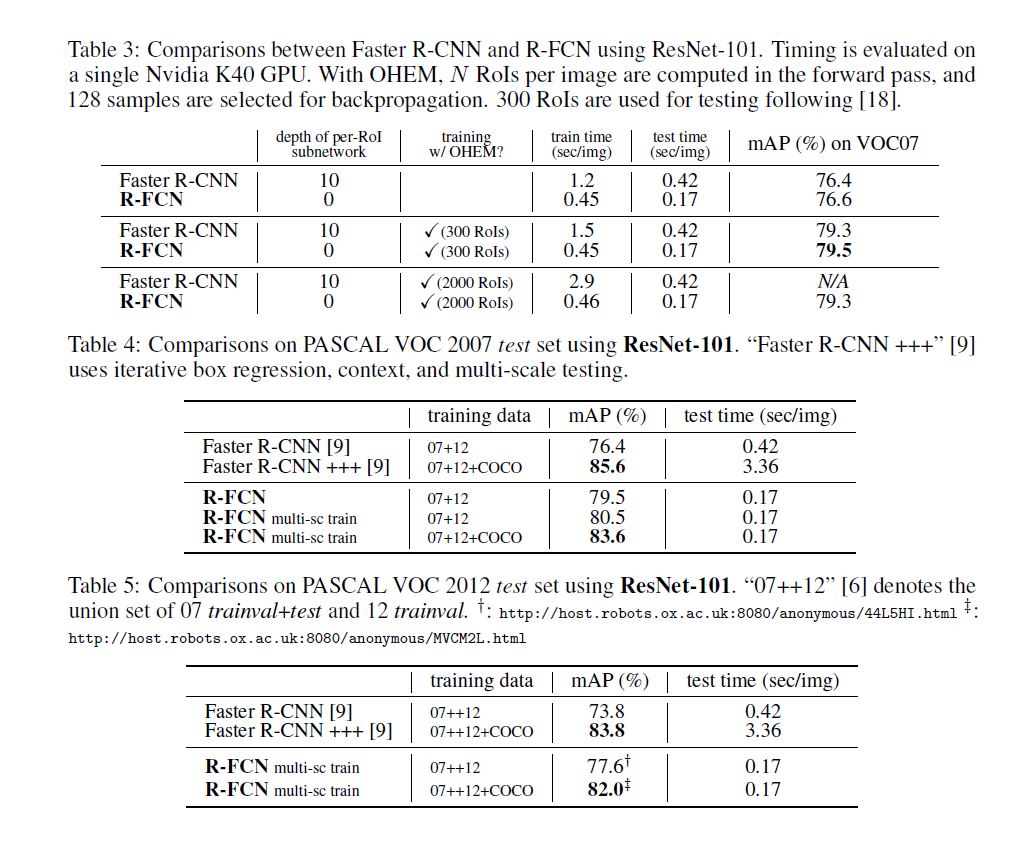

experiment_1

实验中作者尝试用OHEM, multi-scale等方法训练, accuracy达到了state-of-the-art的效果, speed远超当时流行的two stage方法.

后来作者又尝试增加网络深度, 使用不同的proposal方法, 结果显而易见:

网络越深accuracy越高.
使用RPN达到最好效果.

总结

我对作者实验的看法:

作者本意可能为了提升accuracy, 但并没有对于state-of-the-art拉开较大的gap, 这是因为后半部分网络结构比其他网络简单一些, 又因为利用了新的算法以应对RoI pooling的位置信息损失, 因此能达到相对比较高的accuracy. 而在用时上达到了一半甚至更小的指标, 便是因为后半部分网络结构简单.
