附录：systemverilog 使用简介
SystemVerilog是一种面向对象的编程语言，面向对象语言最重要的特点是所有的功能都要在类（class）里实现。
一、结构体的使用
struct animal {
char name[20];
int birthday;/*example: 20030910*/
char category[20];/*example: bird, non_bird*/
int food_weight;
int is_healthy;
};
void print_animal(struct animal * zoo_member){
printf("My name is %s\n", zoo_member->name);
printf("My birthday is %d\n", zoo_member->birthday);
printf("I am a %s\n", zoo_member->category);
printf("I could eat %d gram food one day\n", zoo_member->food_weight);
printf("My healthy status is %d\n", zoo_member->is_healthy);
}
void main()
{
struct animal members[20];
strcpy(members[0].name, "parrot");
members[0].birthday = 20091021;
strcpy(members[0].category, "bird");
members[0].food_weight = 20;
members[0].is_healthy = 1;
print_animal(&members[0]);
}
二、从结构体到类
类将结构体和它相应的函数集合在一起，成为一种新的数据组织形式。在这种新的数据组织形式中，有两种成分，一种是来自结构体的数据变量，在类中被称为成员变量；
另外一种来自与结构体相对应的函数，被称为一个类的接口：
class animal;
string name;
int birthday; /*example: 20030910*/
string category; /*example: bird, non_bird*/
int food_weight;
int is_healthy;
function void print();
$display("My name is %s", name);
$display("My birthday is %d", birthday);
$display("I am a %s", category);
$display("I could eat %d gram food one day", food_weight);
$display("My healthy status is %d", is_healthy);
endfunction
endclass
当一个类被定义好后，需要将其实例化才可以使用。当实例化完成后，可以调用其中的函数：
initial begin
animal members[20];
members[0] = new();
members[0].name = "parrot";
members[0].birthday = 20091021;
members[0].category = "bird";
members[0].food_weight = 20;
members[0].is_healthy = 1;
members[0].print();
end
这里使用了new函数。new是一个比较特殊的函数，在类的定义中，没有出现new的定义，但是却可以直接使用它。在面向对象编程的术语中，new被称为构造函数。编程语言会默认提供一个构造函数，所以这里可以不定义而直接使用它。
三、类的封装
类有三大特征：封装、继承和多态，本节讲述封装
在上节的例子中，animal中所有的成员变量对于外部来说都是可见的，所以在initial语句中可以直接使用直接引用的方式对其进行赋值，为了避免这种情况，面向对象的开发者们设计了私有变量（SystemVerilog中为local，其他编程语言各不相同，如private）当一个变量被设置为local类型后，那么这个变量就会具有两大特点：
1、此变量只能在类的内部由类的函数/任务进行访问。
2、在类外部使用直接引用的方式进行访问会提示出错
例：
class animal;
string name;
local int birthday; /*example: 20030910*/
local string category; /*example: bird, non_bird*/
local int food_weight;
local int is_healthy;
endclass
由于不能进行直接引用式的赋值，所以需要在类内部定义一个初始化函数来对类进行初始化：
function void init(string iname, int ibirthday, string icategory, int ifood _weight, int iis_healthy);
name = iname;
birthday = ibirthday;
category = icategory;
food_weight = ifood_weight;
is_healthy = iis_healthy;
endfunction
除了成员变量可以被定义为local类型外，函数/任务也可以被定义为local类型
四、类的继承
面向对象编程的第二大特征就是继承。在一个动物园中，有两种动物，一种是能飞行的鸟类，一种是不能飞行的爬行动物。 假设动物园中有100只鸟类、200只爬行动物。在建立动物园的管理系统时，需要实例化100个animal变量，这100个变量的category 都要设置为bird，同时需要实例化200个animal变量，这200个变量的category都要设置为non_bird。100次或者200次做同样一件事情 是比较容易出错的。
考虑到这种情况，面向对象编程的开创者们提出了继承的概念。分析所要解决的问题，并找出其中的共性，用这些共性构建一个基类（或者父类）；在此基础上，将问题分类，不同的分类具有各自的共性，使用这些分类的共性构建一个派生类（或者子类）。
一个动物园中所有的动物都可以抽像成上节所示的animal类，在animal类的基础上，派生（继承）出bird类和non_bird类：
class 子类 extends 父类;
endclass
//local 不可访问内部成员
class animal;
string name;
local int birthday; /*example: 20030910*/
local string category; /*example: bird, non_bird*/
local int food_weight;
local int is_healthy;
endclass
class bird extends animal;
function new();
super.new();
category = "bird";
endfunction
endclass
class non_bird extends animal;
function new();
super.new();
category = "non_bird";
endfunction
endclass
当子类从父类派生后，子类天然地具有了父类所有的特征，父类的成员变量也是子类的成员变量，父类的成员函数同时也是子类的成员函数。除了具有父类所有的特征外，子类还可以有自己额外的成员变量和成员函数，如对于bird类，可以定义自己的fly函数
如果一个变量是local类型的，那么它是不能被外部直接访问的。如果父类中某成员变量是local类型，那么子类不可以访问父类的local变量和函数。父类中的成员变量想让子类访问，同时不想被外部访问，那么可以将这些变量声明为protected类型,与local类似，protected关键字同样可以应用于函数/任务中.
//protected子类可访问，外部不可访问
class animal;
string name;
protected int birthday;/*example: 20030910*/
protected string category;/*example: bird, non_bird*/
protected int food_weight;
protected int is_healthy;
endclass
五、类的多态
假设在animal中有函数print_homehown：
class animal;
string name;
protected int birthday;/*example: 20030910*/
protected string category;/*example: bird, non_bird*/
protected int food_weight;
protected int is_healthy;
function void print_hometown();
$display("my hometown is on the earth!");
endfunction
endclass
同时，在bird和non_bird类中也有自己的print_hometown函数：
//子类
class bird extends animal;
function void print_hometown();
$display("my hometown is in sky!");
endfunction
endclass
class non_bird extends animal;
function void print_hometown();
$display("my hometown is on the land!");
endfunction
endclass
现在，有一个名字为print_animal的函数：
/*
关键字automatic用于声明自动变量（automatic variables）。
自动变量是在声明时创建并在每次进作用域时分配内存，在离开作用域时自动释放内存。
这意味着自动变量的生命周期仅限于其所在的作用域。
*/
function automatic void print_animal(animal p_animal);
p_animal.print();
p_animal.print_hometown();
endfunction
接下来调用，print_animal的参数是一个animal类型的指针，如果实例化了一个bird，并且将其传递给print_animal函数，这样做是完全允许 的，因为bird是从animal派生的，所以bird本质上是个animal：
initial begin
bird members[20];
members[0] = new();
members[0].init("parrot", 20091021, "bird", 20, 1); initialize
print_animal(members[0]); //把类当参数传递
End
/*
结果： my hometown is on the earth！
即调用的不是子类brid, 而是父类animal的函数
*/
如果要想得到正确的结果，那么在print_animal函数中调用print_hometown之前要进行类型转换
function automatic void print_animal2(animal p_animal);
bird p_bird;
non_bird p_nbird;
p_animal.print();
if($cast(p_bird, p_animal))
p_bird.print_hometown();
else if($cast(p_nbird, p_animal))
p_nbird.print_hometown();
endfunction
如果将members[0]作为参数传递给此函数，那么可以得到期待的结果。cast是一个类型转换函数。从animal向bird或者non_bird 类型的转换是父类向子类的类型转换，这种类型转换必须通过cast来完成。 但是反过来，子类向父类的类型转换可以由系统自动完成，如调用print_animal时，members[0]是bird类型的，系统自动将其转换成animal类型。
但是print_animal2的作法显得非常复杂，并且代码的可重用性不高。现在只有bird和non_bird类型，如果再多加一种类型，那么就需要重新修改这个函数。在调用print_animal和print_animal2时，传递给它们的members[0]本身是bird类型的，那么有没有一种 方法可以自动调用bird的print_hometown函数呢？这个问题的答案就是虚函数。
在animal、bird、non_bird中分别定义print_hometown2函数，只是在定义时其前面要加上virtual关键字
class animal;
virtual function void print_hometown2();
$display("my hometown is on the earth!");
endfunction
endclass
class bird extends animal;
virtual function void print_hometown2();
$display("my hometown is in sky!");
endfunction
endclass
class non_bird extends animal;
virtual function void print_hometown2();
$display("my hometown is on the land!");
endfunction
endclass
在print_animal3中调用此函数：
function automatic void print_animal3(animal p_animal);
p_animal.print();
p_animal.print_hometown2();
endfunction
在initial语句中将members[0]传递给此函数后，打印出的结果就是“my hometown is in sky！
”，这正是想要的结果。如果在initial 中实例化了一个non_bird，并将其传递给print_animal3：
initial begin
non_bird members[20];
members[0] = new();
members[0].init("tiger", 20091101, "non_bird", 2000, 1);
print_animal(members[0]);
end
那么打印出的结果就是“my hometown is on the land！”。在print_animal3中，同样都是调用print_hometown2函数，但是输出的结果却不同，表现出不同的形态，这就是多态。多态的实现要依赖于虚函数，普通的函数，如print_hometown是不能实现多态的。
在SystemVerilog（以下简称SV）中,并没有像 C++ 中使用 virtual 关键字来声明虚函数。在 SystemVerilog 中，多态性可以通过继承和重载的方式来实现。
class Animal;
task makeSound();
$display("Animal makes a sound.");
endtask
endclass
class Cat extends Animal;
task makeSound();
$display("Cat meows.");
endtask
endclass
class Dog extends Animal;
task makeSound();
$display("Dog barks.");
endtask
endclass
module testbench;
initial begin
Animal animal1;
Animal animal2;
animal1 = new Cat();
animal2 = new Dog();
animal1.makeSound(); // 输出：Cat meows.
animal2.makeSound(); // 输出：Dog barks.
end
endmodule
六、randomize与constraint
SystemVerilog是一门用于验证的语言。验证中，很重要的一条是能够产生一些随机的激励。为此，SystemVerilog为所有的类定义了randomize方法
class animal;
bit [10:0] kind;
rand bit[5:0] data;
rand int addr;
endclass
initial begin
animal aml;
aml = new();
assert(aml.randomize());
end
在一个类中只有定义为rand类型的字段才会在调用randomize方法时进行随机化。上面的定义中，data和addr会随机化为一个随机值，而kind在randomize被调用后，依然是默认值0。
与randomize对应的是constraint。在不加任何约束的情况下，上述animal中的data经过随机化后，其值为0～'h3F中的任一值。可以定义一个constraint对其值进行约束：
class animal;
rand bit[5:0] data;
constraint data_cons{
data > 10;
data < 30;
}
endclass
经过上述约束后，data在随机时，其值将会介于10～30之间。
除了在类的定义时对数据进行约束外，还可以在调用randomize时对数据进行约束：
initial begin
animal aml;
aml = new();
assert(aml.randomize() with {data > 10; data < 30;});
end

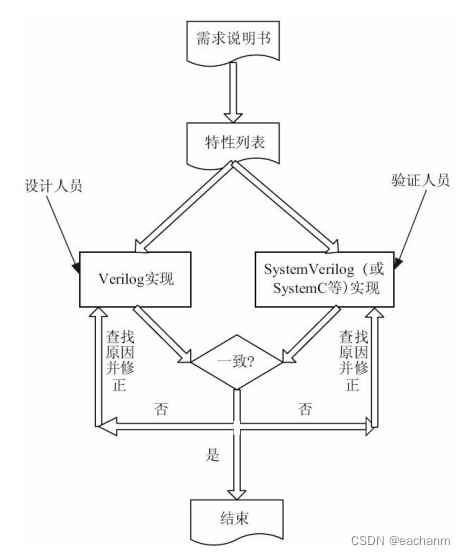

第1章 与UVM的第一次接触
1、前身是OVM,
2、要学习如何使用sequence机制、factory机制、callback机制、寄存器模型（
register model）等。三大EDA厂商synopsys、Mentor、Cadence
3、DUT（Design Under Test）
第2章 一个简单的UVM验证平台
2.1验证平台的组成
1、验证平台要模拟DUT(design under test)的各种真实使用情况，这意味着要给DUT施加各种激励，有正常的激励，也有异常的激励；有这种模式的激励，也有那种模式的激励。激励的功能是由driver来实现的。
2、验证平台要能够根据DUT的输出来判断DUT的行为是否与预期相符合，完成这个功能的是记分板 scoreboard，也被称为 checker，本书统一以scoreboard来称呼）。既然是判断，那么牵扯到两个方面：一是判断什么，需要把什么拿来判断，这里很明显 是DUT的输出；二是判断的标准是什么。
3、·验证平台要收集DUT的输出并把它们传递给scoreboard，完成这个功能的是monitor。
4、验证平台要能够给出预期结果。在记分板中提到了判断的标准，判断的标准通常就是预期。假设DUT是一个加法器，那么当在它的加数和被加数中分别输入1，即输入1+1时，期望DUT输出2。
当DUT在计算1+1的结果时，验证平台也必须相应完成同样的过程，也计算一次1+1。在验证平台中，完成这个过程的是参考模型（reference model）

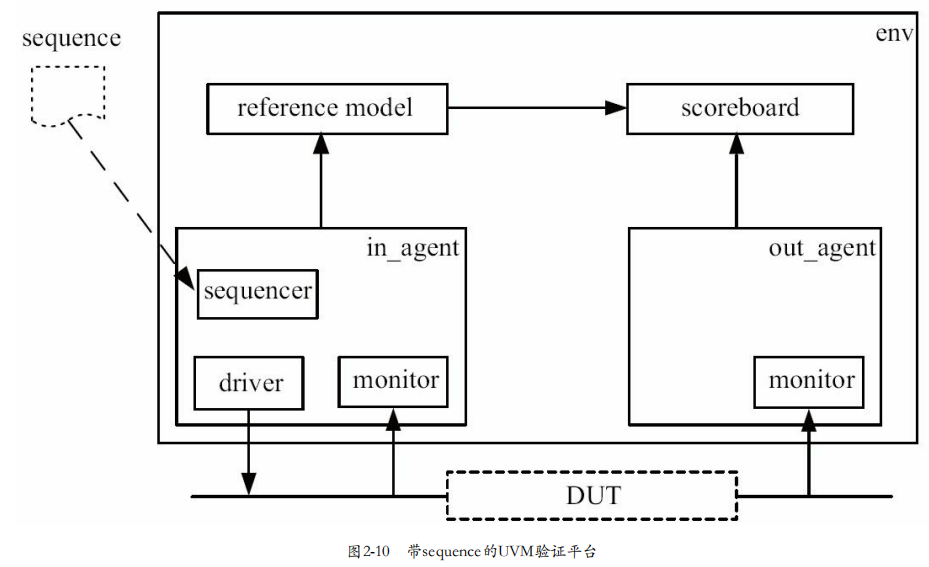

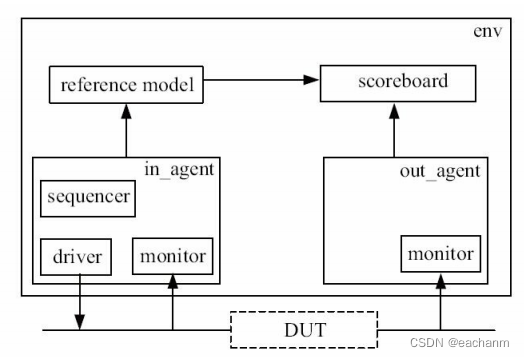

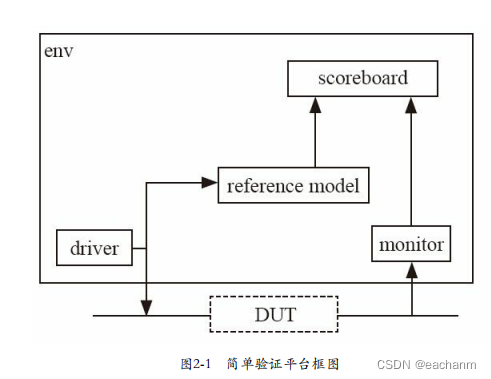

典型的验证平台
2.2只有driver的验证平台
2.2.1最简单的验证平台
假设有如下的DUT
module dut(clk,
rst_n,
rxd,
rx_dv,
txd,
tx_en);
input clk;
input rst_n;
input[7:0] rxd;
input rx_dv;
output [7:0] txd;
output tx_en;
reg[7:0] txd;
reg tx_en;
always @(posedge clk) begin
if(!rst_n) begin
txd <= 8'b0;
tx_en <= 1'b0;
end
else begin
txd <= rxd;
tx_en <= rx_dv;
end
end
endmodule
UVM中的driver应该如何搭建？UVM是一个库，在这个库中，几乎所有的东西都是使用类（
class）来实现的, driver、 monitor、reference model、scoreboard等组成部分都是类，
通过这些函数和任务可以完成driver的输出激励功能，完成monitor的监测功能，完成参考模型的计算功能，完成scoreboard的比较功能。当要实现一个功能时，首先应该想到的是从UVM的某个类派生出一个新的类，在这个新的类中实现所期望的功能。所以，使用UVM的第一条原则是：验证平台中所有的组件应该派生自UVM中的类。
UVM验证平台中的driver应该派生自uvm_driver，一个简单的driver（my_driver.sv ）如下例所示：
//my_driver.sv
class my_driver extends uvm_driver;
function new(string name = "my_driver", uvm_component parent = null);
super.new(name, parent);
endfunction
extern virtual task main_phase(uvm_phase phase);
endclass
task my_driver::main_phase(uvm_phase phase);
top_tb.rxd <= 8'b0;
top_tb.rx_dv <= 1'b0;
while(!top_tb.rst_n)
@(posedge top_tb.clk);
for(int i = 0; i < 256; i++)begin
@(posedge top_tb.clk);
top_tb.rxd <= $urandom_range(0, 255);
top_tb.rx_dv <= 1'b1;
`uvm_info("my_driver", "data is drived", UVM_LOW)
//打印信息
end
@(posedge top_tb.clk);
top_tb.rx_dv <= 1'b0;
endtask
这个driver的功能非常简单，只是向rxd上发送256个随机数据，并将rx_dv信号置为高电平。当数据发送完毕后，将rx_dv信号置为低电平.
所有派生自uvm_driver的类的new函数有两个参数，一个是string类型的name，一个是uvm_component类型的parent。name参数，就是名字, parent下文再介绍，这两个参
数是由uvm_component要求的，每一个派生自uvm_component或其派生类的类在其new函数中要指明两个参数：name和parent，这是uvm_component类的一大特征。
driver所做的事情几乎都在main_phase中完成。UVM由phase来管理验证平台的运行，这些phase统一以xxxx_phase来命名，且都有一个类型为uvm_phase、名字为phase的参数。main_phase是uvm_driver中预先定义好的一个任务。因此几乎可以简单地认为， 实现一个driver等于实现其main_phase。
`uvm_info("my_driver", "data is drived", UVM_LOW)
第一个参数是字符串，用于把打印的信息归类；第二个参数也是字符串，是具体需要打印的信息
第三个参数则是冗余级别。关键的设置为UVM_LOW
打印结果如下
UVM_INFO my_driver.sv（20）
@48500000
：drv[my_driver]data is drived
在uvm_info宏打印的结果中有如下几项：
UVM_INFO关键字：表明这是一个uvm_info宏打印的结果。除了uvm_info宏外，还有uvm_error宏、uvm_warning宏，后文中将会介绍
my_driver.sv（20）：指明此条打印信息的来源，其中括号里的数字表示行号
48500000：表明此条信息的打印时间

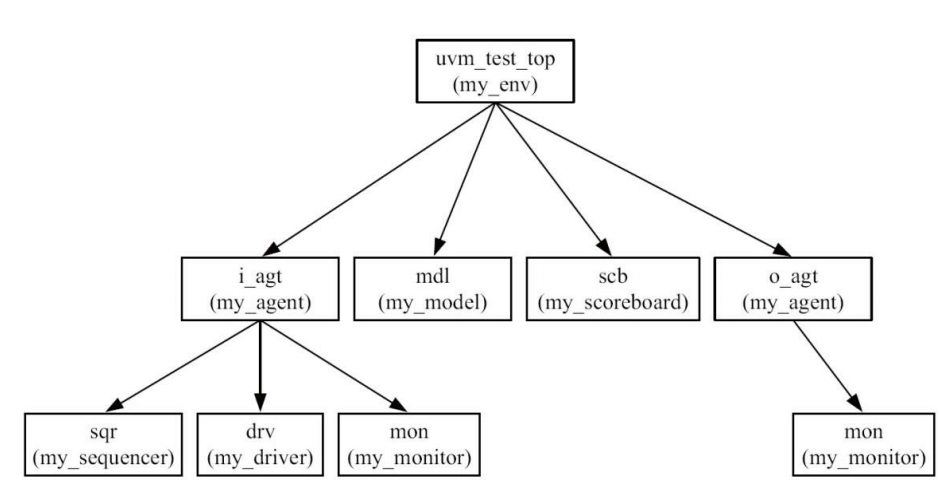

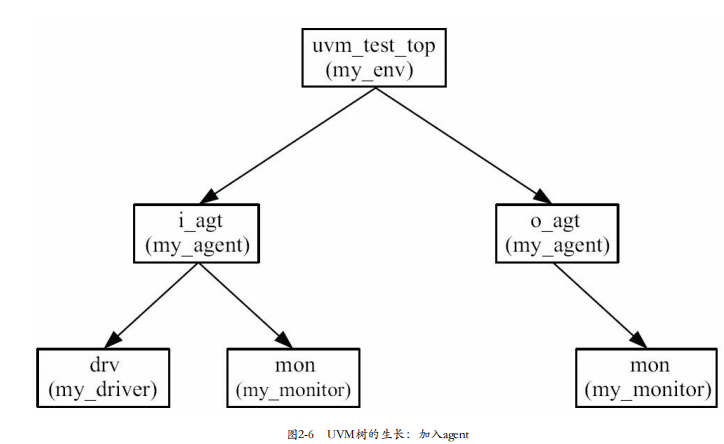

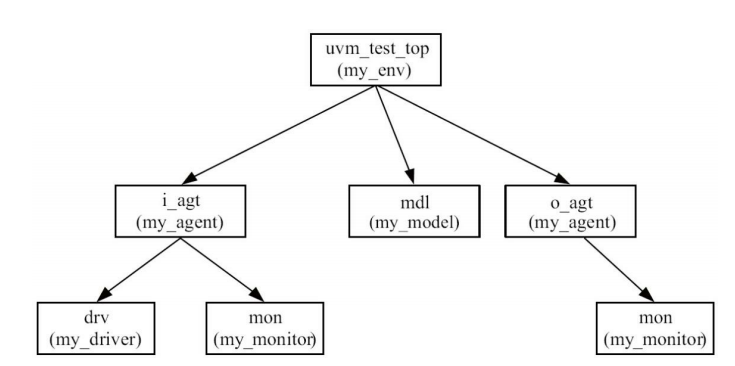

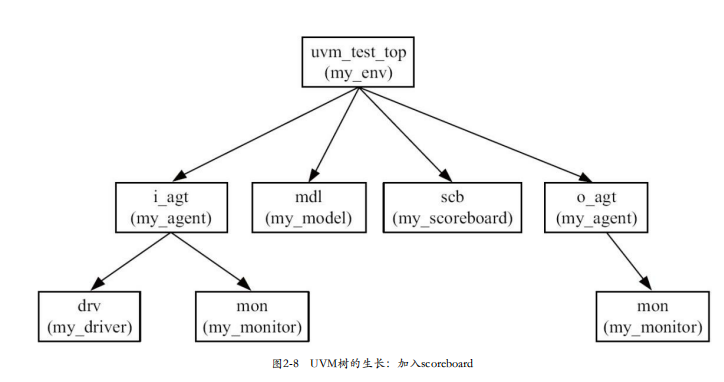

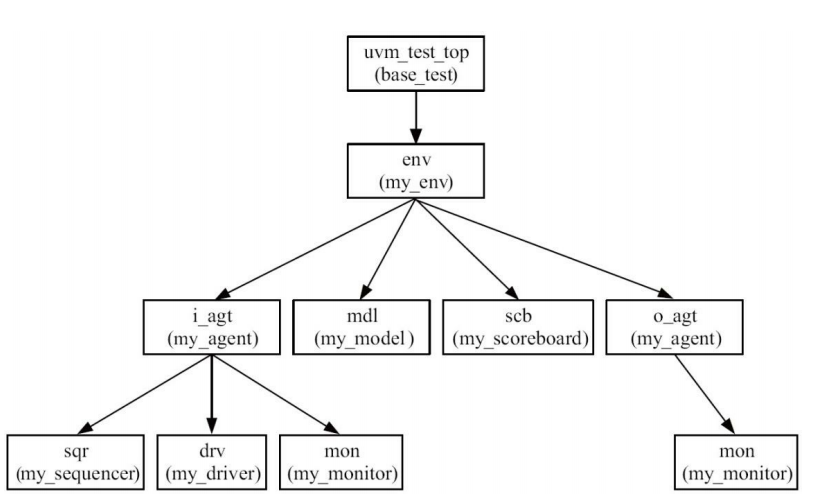

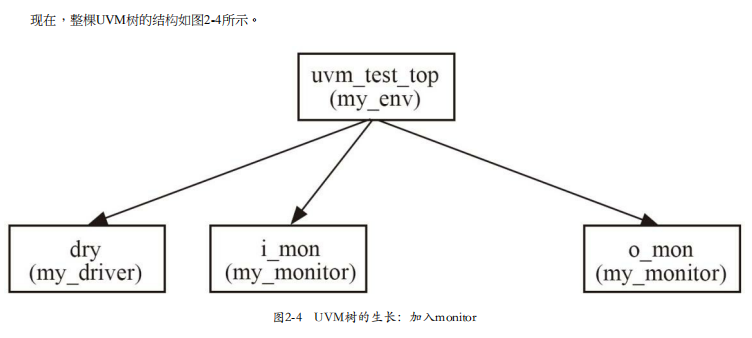

drv：这是driver在UVM树中的路径索引, UVM采用树形结构，对于树中任何一个结点，都有一个与其相应的字符串类型的路径索引, 路径索引可以通过get_full_name函数来获取，把下列代码加入任何UVM树的结点中就可以得知当前结点的路径索引：$display("the full name of current component is: %s", get_full_name());
[my_driver]：方括号中显示的信息即调用uvm_info宏时传递的第一个参数。
data is drived：表明宏最终打印的信息
尽量使用uvm_info宏取代display语句.
定义driver后要将其实例化
//定义类
classs A;
…
endclass
//实例化
//实例化指的是通过new创造出A的一个实例
A a_inst;
a_inst = new();
对my_driver实例化并且最终搭建的验证平台如下：
//top_tb.sv
`timescale 1ns/1ps
`include "uvm_macros.svh" //是UVM中的一个文件，里面包含了众多的宏定义
import uvm_pkg::*; Import the entire uvm_pkg into the validation platform
`include "my_driver.sv" Introducing a written driver class (derived from UVM_driver)
module top_tb;
reg clk;
reg rst_n;
reg[7:0] rxd;
reg rx_dv;
wire[7:0] txd;
wire tx_en;
dut my_dut (
.clk(clk),
.rst_n(rst_n),
.rxd(rxd),
.rx_dv(rx_dv),
.txd(txd),
.tx_en(tx_en)
);
initial begin
my_driver drv;
drv = new("drv", null); //传入name 和 parent
drv.main_phase(null);
$finish();
end
initial begin
clk = 0;
forever begin
#100 clk = ~clk;
end
end
initial begin
rst_n = 1'b0;
#1000;
rst_n = 1'b1;
end
endmodule
2.2.2 加入factory机制
自动创建一个类的实例并调用其中的函数（function）和任务 （task）。
//my_driver.sv
class my_driver extends uvm_driver;
`uvm_component_utils(my_driver)
function new(string name = "my_driver", uvm_component parent = null);
super.new(name, parent);
`uvm_info("my_driver", "new is called", UVM_LOW);
endfunction
extern virtual task main_phase(uvm_phase phase);
endclass
task my_driver::main_phase(uvm_phase phase);
`uvm_info("my_driver", "main_phase is called", UVM_LOW);
top_tb.rxd <= 8'b0;
top_tb.rx_dv <= 1'b0;
while(!top_tb.rst_n)
@(posedge top_tb.clk);
for(int i = 0; i < 256; i++)begin
@(posedge top_tb.clk);
top_tb.rxd <= $urandom_range(0, 255);
top_tb.rx_dv <= 1'b1;
`uvm_info("my_driver", "data is drived", UVM_LOW);
end
@(posedge top_tb.clk);
top_tb.rx_dv <= 1'b0;
endtask
factory机制的实现被集成在了一个宏中：uvm_component_utils。这个宏所做的事情非常多，其中之一就是将my_driver登记在UVM内部的一张表中，这张表是factory功能实现的基础。
在给driver中加入factory机制后，还需要对top_tb做一些改动
//top_tb.sv
`timescale 1ns/1ps
`include "uvm_macros.svh" //是UVM中的一个文件，里面包含了众多的宏定义
import uvm_pkg::*; Import the entire uvm_pkg into the validation platform
`
`include "my_driver.sv" Introducing a written driver class (derived from UVM_driver)
module top_tb;
reg clk;
reg rst_n;
reg[7:0] rxd;
reg rx_dv;
wire[7:0] txd;
wire tx_en;
dut my_dut (
.clk(clk),
.rst_n(rst_n),
.rxd(rxd),
.rx_dv(rx_dv),
.txd(txd),
.tx_en(tx_en)
);
initial begin
run_test("my_driver");
end
//输出
//new is called
//main_phased is called
initial begin
clk = 0;
forever begin
#100 clk = ~clk;
end
end
initial begin
rst_n = 1'b0;
#1000;
rst_n = 1'b1;
end
endmodule

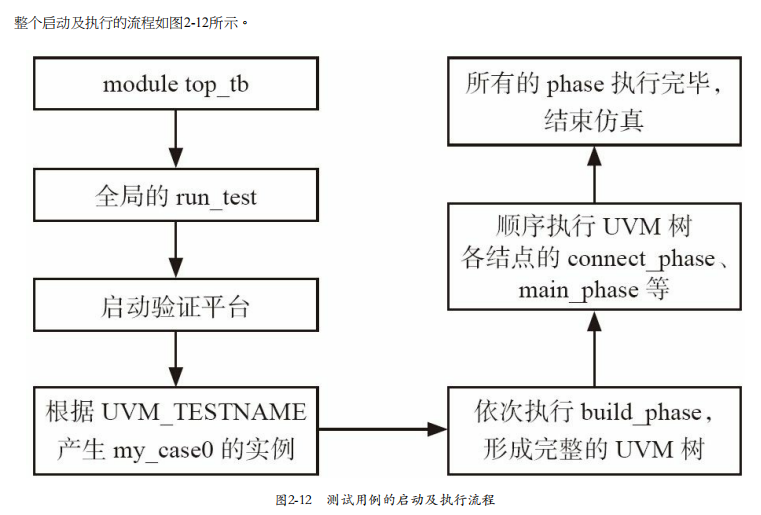

一个run_test语句会创建一个my_driver的实例，并且会自动调用my_driver的main_phase。UVM根据这个字符串创建了其所代表类的一个实例。
所有派生自uvm_component及其派生类的类都应该使用uvm_component_utils宏注册
在UVM验证平台中，只要一个类使用uvm_component_utils注册且此类被实例化了，那么这个类的main_phase就会自动被调用
2.2.3 加入objection机制
虽然输出了“main_phase is called”，但是my_driver task 里面的 “data is drived”并没有输出？
UVM中通过objection机制来控制验证平台的关闭，在每个phase中，UVM会检查是否有objection被提起（raise_objection），如果有，那么等待这个objection被撤销（drop_objection）后停止仿真；如果没有，则马上结束当前phase
加入了objection机制的driver
//my_driver.sv
task my_driver::main_phase(uvm_phase phase);
phase.raise_objection(this);
`uvm_info("my_driver", "main_phase is called", UVM_LOW);
top_tb.rxd <= 8'b0;
top_tb.rx_dv <= 1'b0;
while(!top_tb.rst_n)
@(posedge top_tb.clk);
for(int i = 0; i < 256; i++)begin
@(posedge top_tb.clk);
top_tb.rxd <= $urandom_range(0, 255);
top_tb.rx_dv <= 1'b1;
`uvm_info("my_driver", "data is drived", UVM_LOW);
end
@(posedge top_tb.clk);
top_tb.rx_dv <= 1'b0;
phase.drop_objection(this);
endtask
//data is drived”按照预期输出了256次。
raise_objection语句必须在main_phase中第一个消耗仿真时间 [1]的语句（如@always）之前
$display语句是不消耗仿真时间的，这些语句可以放在raise_objection之前.
2.2.4 加入virtual interface
避免绝对路径，如top.clk_inst.clk，每次修改麻烦，避免绝对路径的一个方法是使用宏：
`define TOP top_tb
task my_driver::main_phase(uvm_phase phase);
phase.raise_objection(this);
`uvm_info("my_driver", "main_phase is called", UVM_LOW);
`TOP.rxd <= 8'b0;
`TOP.rx_dv <= 1'b0;
while(!`TOP.rst_n)
@(posedge `TOP.clk);
for(int i = 0; i < 256; i++)begin
@(posedge `TOP.clk);
`TOP.rxd <= $urandom_range(0, 255);
`TOP.rx_dv <= 1'b1;
`uvm_info("my_driver", "data is drived", UVM_LOW);
end
@(posedge `TOP.clk);
`TOP.rx_dv <= 1'b0;
phase.drop_objection(this);
endtask
另外一种方式是使用interface
interface my_if(
input clk,
input rst_n
);
logic [7:0] data;
logic valid;
endinterface
定义了interface后，在top_tb中实例化DUT时，就可以直接使用
//top_tb.sv
my_if input_if(clk, rst_n);
my_if output_if(clk, rst_n);
dut my_dut(
.clk(clk),
.rst_n(rst_n),
.rxd(input_if.data),
.rx_dv(input_if.valid),
.txd(output_if.data),
.tx_en(output_if.valid)
);
如何在driver中使用interface ?
class my_driver extends uvm_driver;
my_if drv_if; //可以在module中这样
//因为my_driver是一个类，在类中不能使用上述方式声明一个interface
endclass
因为my_driver是一个类，在类中不能使用上述方式声明一个interface，要用virtual interface
//my_driver.sv
class my_driver extends uvm_driver;
virtual my_if vif;
//my_driver.sv
class my_driver extends uvm_driver;
virtual my_if vif;
//用interface来避免绝对路径
`uvm_component_utils(my_driver)
//加入factory机制
function new(string name = "my_driver", uvm_component parent = null);
super.new(name, parent);
`uvm_info("my_driver", "new is called", UVM_LOW);
endfunction
extern virtual task main_phase(uvm_phase phase);
endclass
task my_driver::main_phase(uvm_phase phase);
phase.raise_objection(this);
//加入objection机制 通过objection机制来控制验证平台的关闭
`uvm_info("my_driver", "main_phase is called", UVM_LOW);
vif.data <= 8'b0;
vif.valid <= 1'b0;
while(!vif.rst_n)
@(posedge vif.clk);
for(int i = 0; i < 256; i++)begin
@(posedge vif.clk);
vif.data <= $urandom_range(0, 255);
vif.valid <= 1'b1;
`uvm_info("my_driver", "data is drived", UVM_LOW);
end
@(posedge vif.clk);
vif.valid <= 1'b0;
phase.drop_objection(this);
//加入objection机制
endtask
剩下的最后一个问题就是，如何把top_tb中的input_if和my_driver中的vif对应,最简单的方法莫过于直接赋值,但是top_tb.my_driver.xxx是不可以的。这个问题的终极原因在于UVM通过run_test语句实例化了一个脱离了top_tb层次结构的实例，建立了一个新的层次结构。
UVM引进了config_db机制, 在config_db机制中，分为set和get两步操作。所谓set操作，读者可以简单地理解成是“寄信”，而get则相当于是“收信”。
在top_tb中执行set操作：
//config_db机制
//top_tb.sv
initial begin
uvm_config_db#(virtual my_if)::set(null, "uvm_test_top", "vif", input_if);
end
在my_driver中，执行get操作：
virtual function void build_phase(uvm_phase phase);
super.build_phase(phase);
`uvm_info("my_driver", "build_phase is called", UVM_LOW);
if(!uvm_config_db#(virtual my_if)::get(this, "", "vif", vif))
`uvm_fatal("my_driver", "virtual interface must be set for vif!!!")
endfunction
这里引入了build_phase。与main_phase一样，build_phase也是UVM中内建的一个phase。build_phase在new函数之后main_phase之前执行。在build_phase中主要通过config_db的set和get操作来传递一些数据，以及实例化成员变量等。
set函数的第四个参数表示要将哪个interface 通过config_db传递给my_driver，get函数的第四个参数表示把得到的interface传递给哪个my_driver的成员变量。
set函数的第二个参数表示的是路径索引， UVM通过run_test语句创建一个名字为uvm_test_top的实例。 假如要向my_driver的var变量传递一个int类型的数据，那么可以使用如下方式
//tob_tb.sv
initial begin
uvm_config_db#(int)::set(null, "uvm_test_top", "var", 100);
end
//my_driver.sv
class my_driver extends uvm_driver;
int var;
virtual function void build_phase(uvm_phase phase);
super.build_phase(phase);
`uvm_info("my_driver", "build_phase is called", UVM_LOW);
if(!uvm_config_db#(virtual my_if)::get(this, "", "vif", vif))
`uvm_fatal("my_driver", "virtual interface must be set for vif!!!")
if(!uvm_config_db#(int)::get(this, "", "var", var))
`uvm_fatal("my_driver", "var must be set!!!")
endfunction
从这里可以看出，可以向my_driver中“寄”许多信。上文列举的两个例子是top_tb向my_driver传递了两个不同类型的数据，其实也可以传递相同类型的不同数据。假如my_driver中需要两个my_if，那么可以在top_tb中这么做：
//tob_tb.sv
initial begin
uvm_config_db#(virtual my_if)::set(null, "uvm_test_top", "vif", input_if);
uvm_config_db#(virtual my_if)::set(null, "uvm_test_top", "vif2", output_if);
end
//my_driver.sv
virtual my_if vif;
virtual my_if vif2;
virtual function void build_phase(uvm_phase phase);
super.build_phase(phase);
`uvm_info("my_driver", "build_phase is called", UVM_LOW);
if(!uvm_config_db#(virtual my_if)::get(this, "", "vif", vif))
`uvm_fatal("my_driver", "virtual interface must be set for vif!!!")
if(!uvm_config_db#(virtual my_if)::get(this, "", "vif2", vif2))
`uvm_fatal("my_driver", "virtual interface must be set for vif2!!!")
endfunction
2.3 为验证平台加入各个组件
2.3.1加入transaction
在这些组件之间，信息的传递是基于transaction的.。一般来说，物理协议中的数据交换都是以帧或者包为单位的，通常在一帧或者一个包中要定义好各项参数，每个包的大小不一样.以以太网为例，每个包的大小至少是64byte。这个包中要包括源地址、目的地址、包的类型、整个包的CRC校验数据等。
transaction就是用于模拟这种实际情况，一笔transaction就是一个包
一个简单的transaction的定义如下：
//my_transaction.sv
//所有的transaction都要从uvm_sequence_item派生
class my_transaction extends uvm_sequence_item;
rand bit[47:0] dmac; //48bit的以太网目的地址
rand bit[47:0] smac; //smac是48bit的以太网源地址
rand bit[15:0] ether_type; //ether_type是以太网类型
rand byte pload[]; //pload是其携带数据的大小
rand bit[31:0] crc; //CRC是前面所有数据的校验值
constraint pload_cons{ //大小被限制在46～1500byte
pload.size >= 46;
pload.size <= 1500;
}
function bit[31:0] calc_crc();
return 32'h0;
endfunction
function void post_randomize(); //post_randomize是SystemVerilog中提供的一个函数
crc = calc_crc;
endfunction
`uvm_object_utils(my_transaction)
function new(string name = "my_transaction");
super.new(name);
endfunction
endclass
post_randomize是SystemVerilog中提供的一个函数，当某个类的实例的randomize函数被调用后，post_randomize会紧随其后无条件地被调用。在UVM中，所有的transaction都要从uvm_sequence_item派生。
使用了uvm_object_utils。从本质上来说，my_transaction与my_driver是有区别的，在整个仿真期间，my_driver是一直存在的，my_transaction不同，它有生命周期，
uvm_sequence_item的祖先就是uvm_object.
当完成transaction的定义后，就可以在my_driver中实现基于transaction的驱动：
//my_driver.sv
class my_driver extends uvm_driver;
virtual my_if vif;
//用interface来避免绝对路径
`uvm_component_utils(my_driver)
//加入factory机制
function new(string name = "my_driver", uvm_component parent = null);
super.new(name, parent);
`uvm_info("my_driver", "new is called", UVM_LOW);
endfunction
virtual function void build_phase(uvm_phase phase);
super.build_phase(phase);
`uvm_info("my_driver", "build_phase is called", UVM_LOW);
if(!uvm_config_db#(virtual my_if)::get(this, "", "vif", vif))
`uvm_fatal("my_driver", "virtual interface must be set for vif!!!")
endfunction
extern virtual task main_phase(uvm_phase phase);
endclass
task my_driver::main_phase(uvm_phase phase);
phase.raise_objection(this);
//加入objection机制 通过objection机制来控制验证平台的关闭
//加入transaction的驱动
my_transaction tr;
for(int i = 0; i < 2; i++) begin
tr = new("tr");
//先使用randomize将tr随机化
assert(tr.randomize() with {pload.size == 200;});
//通过drive_one_pkt任务将tr的内容驱动到DUT的端口上
drive_one_pkt(tr);
end
`uvm_info("my_driver", "main_phase is called", UVM_LOW);
vif.data <= 8'b0;
vif.valid <= 1'b0;
while(!vif.rst_n)
@(posedge vif.clk);
for(int i = 0; i < 256; i++)begin
@(posedge vif.clk);
vif.data <= $urandom_range(0, 255);
vif.valid <= 1'b1;
`uvm_info("my_driver", "data is drived", UVM_LOW);
end
@(posedge vif.clk);
vif.valid <= 1'b0;
phase.drop_objection(this);
//加入objection机制
endtask
task my_driver::drive_one_pkt(my_transaction tr);
bit [47:0] tmp_data;
bit [7:0] data_q[$];
//push dmac to data_q
tmp_data = tr.dmac;
for(int i = 0; i < 6; i++) begin
data_q.push_back(tmp_data[7:0]);
tmp_data = (tmp_data >> 8);
end
//push smac to data_q
//push ether_type to data_q
//push payload to data_q
//push crc to data_q
tmp_data = tr.crc;
for(int i = 0; i < 4; i++) begin
data_q.push_back(tmp_data[7:0]);
tmp_data = (tmp_data >> 8);
end
`uvm_info("my_driver", "begin to drive one pkt", UVM_LOW);
repeat(3) @(posedge vif.clk);
while(data_q.size() > 0) begin
@(posedge vif.clk);
vif.valid <= 1'b1;
vif.data <= data_q.pop_front();
end
@(posedge vif.clk);
vif.valid <= 1'b0;
`uvm_info("my_driver", "end drive one pkt", UVM_LOW);
endtask
2.3.2加入env
引入一个容器类，在这个容器类中实例化driver、monitor、reference model和scoreboard等。在调用 run_test时，传递的参数不再是my_driver，而是这个容器类，即让UVM自动创建这个容器类的实例。在UVM中，这个容器类称为 uvm_env：
class my_env extends uvm_env;
my_driver drv;
//由于my_driver在uvm_env中实例化，
//所以my_driver的父结点（parent）就是my_env。
function new(string name = "my_env", uvm_component parent);
super.new(name, parent);
endfunction
virtual function void build_phase(uvm_phase phase);
super.build_phase(phase);
drv = my_driver::type_id::create("drv", this);
endfunction
`uvm_component_utils(my_env)
//uvm_component_utils宏来实现factory的注册
endclass
当加入了my_env后，整个验证平台中存在两个build_phase，一个是my_env的，一个是my_driver的。那么这两个build_phase按 照何种顺序执行呢？在UVM的树形结构中，build_phase的执行遵照从树根到树叶的顺序，即先执行my_env的build_phase，再执行 my_driver的build_phase
2.3.3加入monitor
验证平台中实现监测DUT行为的组件是monitor。driver负责把transaction级别的数据转变成DUT的端口级别，并驱动给DUT，monitor的行为与其相对，用于收集DUT的端口数据，并将其转换成transaction交给后续的组件如reference model、scoreboard等处理
一个monitor 的定义如下：
`ifndef MY_MONITOR__SV
`define MY_MONITOR__SV
class my_monitor extends uvm_monitor;
virtual my_if vif;
`uvm_component_utils(my_monitor)
//uvm_component_utils宏来实现factory的注册
function new(string name = "my_monitor", uvm_component parent = null);
super.new(name, parent);
endfunction
virtual function void build_phase(uvm_phase phase);
super.build_phase(phase);
if(!uvm_config_db#(virtual my_if)::get(this, "", "vif", vif))
`uvm_fatal("my_monitor", "virtual interface must be set for vif!!!")
endfunction
extern task main_phase(uvm_phase phase);
extern task collect_one_pkt(my_transaction tr);
endclass
task my_monitor::main_phase(uvm_phase phase);
my_transaction tr;
while(1) begin
tr = new("tr");
collect_one_pkt(tr);
end
endtask
task my_monitor::collect_one_pkt(my_transaction tr);
bit[7:0] data_q[$];
int psize;
while(1) begin
@(posedge vif.clk);
if(vif.valid) break;
end
`uvm_info("my_monitor", "begin to collect one pkt", UVM_LOW);
while(vif.valid) begin
data_q.push_back(vif.data);
@(posedge vif.clk);
end
//pop dmac
for(int i = 0; i < 6; i++) begin
tr.dmac = {tr.dmac[39:0], data_q.pop_front()};
end
//pop smac
for(int i = 0; i < 6; i++) begin
tr.smac = {tr.smac[39:0], data_q.pop_front()};
end
//pop ether_type
for(int i = 0; i < 2; i++) begin
tr.ether_type = {tr.ether_type[7:0], data_q.pop_front()};
end
psize = data_q.size() - 4;
tr.pload = new[psize];
//pop payload
for(int i = 0; i < psize; i++) begin
tr.pload[i] = data_q.pop_front();
end
//pop crc
for(int i = 0; i < 4; i++) begin
tr.crc = {tr.crc[23:0], data_q.pop_front()};
end
`uvm_info("my_monitor", "end collect one pkt, print it:", UVM_LOW);
tr.my_print();
endtask
`endif
当完成monitor的定义后，可以在env中对其进行实例化
class my_env extends uvm_env;
my_driver drv;
//由于my_driver在uvm_env中实例化，
//所以my_driver的父结点（parent）就是my_env。
my_monitor i_mon;
my_monitor o_mon;
function new(string name = "my_env", uvm_component parent);
super.new(name, parent);
endfunction
virtual function void build_phase(uvm_phase phase);
super.build_phase(phase);
drv = my_driver::type_id::create("drv", this);
i_mon = my_monitor::type_id::create("i_mon", this);
o_mon = my_monitor::type_id::create("o_mon", this);
endfunction
`uvm_component_utils(my_env)
//uvm_component_utils宏来实现factory的注册
endclass
需要引起注意的是这里实例化了两个monitor，一个用于监测DUT的输入口，一个用于监测DUT的输出口。DUT的输出口设置一个monitor没有任何疑问，但是在DUT的输入口设置一个monitor有必要吗？由于transaction是由driver产生并输出到DUT的端口上，所以driver可以直接将其交给后面的reference model
在env中实例化monitor后，要在top_tb中使用config_db将input_if和output_if传递给两个monitor：
2.3.4 封装成agent
上一节在验证平台中加入monitor时，读者看到了driver和monitor之间的联系：两者之间的代码高度相似。其本质是因为二者处理的是同一种协议.UVM中通常将二者封装在一起，成为一个agent。因此，不同的agent就代表了不同的协议。
//my_agent.sv
class my_agent extends uvm_agent ;
my_driver drv;
my_monitor mon;
function new(string name, uvm_component parent);
super.new(name, parent);
endfunction
extern virtual function void build_phase(uvm_phase phase);
extern virtual function void connect_phase(uvm_phase phase);
`uvm_component_utils(my_agent)
endclass
function void my_agent::build_phase(uvm_phase phase);
super.build_phase(phase);
//is_active是uvm_agent的一个成员变量
if (is_active == UVM_ACTIVE) begin
drv = my_driver::type_id::create("drv", this);
end
mon = my_monitor::type_id::create("mon", this);
endfunction
function void my_agent::connect_phase(uvm_phase phase);
super.connect_phase(phase);
endfunction
在把driver和monitor封装成agent后，在env中需要实例化agent，而不需要直接实例化driver和monitor了
class my_env extends uvm_env;
my_agent i_agt;
my_agent o_agt;
function new(string name = "my_env", uvm_component parent);
super.new(name, parent);
endfunction
virtual function void build_phase(uvm_phase phase);
super.build_phase(phase);
i_agt = my_agent::type_id::create("i_agt", this);
o_agt = my_agent::type_id::create("o_agt", this);
i_agt.is_active = UVM_ACTIVE;
o_agt.is_active = UVM_PASSIVE;
endfunction
`uvm_component_utils(my_env)
endclass
完成i_agt和o_agt的声明后，在my_env的build_phase中对它们进行实例化后，需要指定各自的工作模式是active模式还是passive模式。现在，整棵UVM树变为了如图2-6所示形式。
2.3.5 加入reference model
reference model用于完成和DUT相同的功能。reference model的输出被scoreboard 接收，用于和DUT的输出相比较
//my_model
class my_model extends uvm_component;
uvm_blocking_get_port #(my_transaction) port;
uvm_analysis_port #(my_transaction) ap;
extern function new(string name, uvm_component parent);
extern function void build_phase(uvm_phase phase);
extern virtual task main_phase(uvm_phase phase);
`uvm_component_utils(my_model)
endclass
function my_model::new(string name, uvm_component parent);
super.new(name, parent);
endfunction
function void my_model::build_phase(uvm_phase phase);
super.build_phase(phase);
port = new("port", this);
ap = new("ap", this);
endfunction
//单纯地复制一份从i_agt得到的tr，并传递给后级的scoreboard中
task my_model::main_phase(uvm_phase phase);
my_transaction tr;
my_transaction new_tr;
super.main_phase(phase);
while(1) begin
port.get(tr);
new_tr = new("new_tr");
new_tr.my_copy(tr); //my_copy是一个在my_transaction中定义的函数
`uvm_info("my_model", "get one transaction, copy and print it:", UVM_LOW)
new_tr.my_print();
ap.write(new_tr);
end
endtask
完成my_model的定义后，需要将其在my_env中实例化。其实例化方式与agent、driver相似，
在加入my_model后，整棵UVM树变成了如图2-7所示的形式。
my_model并不复杂，这其中令人感兴趣的是my_transaction的传递方式。my_model是从i_agt中得到my_transaction，并把my_transaction传递给my_scoreboard。在UVM中，通常使用TLM（Transaction Level Modeling）实现component之间transaction级别 的通信。
在UVM的transaction级别的通信 中，数据的发送有多种方式，其中一种是使uvm_analysis_port。在my_monitor中定义如下变量：
//my_monitor.sv
uvm_analysis_port #(my_transaction) ap;
//uvm_analysis_port是一个参数化的类，其参数就是这个analysis_port需要传递的数据的类型，在本节中是my_transaction
声明了ap后，需要在monitor的build_phase中将其实例化
virtual function void build_phase(uvm_phase phase);
ap = new("ap", this);
endfunction
在main_phase中，当收集完一个transaction后，需要将其写入ap中：
task my_monitor::main_phase(uvm_phase phase);
my_transaction tr;
while(1) begin
tr = new("tr");
collect_one_pkt(tr);
ap.write(tr);
end
endtask
在my_monitor和my_model中定义并实现了各自的端口之后，通信的功能并没有实现，还需要在my_env中使用fifo将两个端口联系在一起。在my_env中定义一个fifo，并在build_phase中将其实例化.
fifo的类型是uvm_tlm_analysis_fifo，它本身也是一个参数化的类
之后，在connect_phase中将fifo分别与my_monitor中的analysis_port和my_model中的blocking_get_port相连：
function void my_env::connect_phase(uvm_phase phase);
super.connect_phase(phase);
i_agt.ap.connect(agt_mdl_fifo.analysis_export);
mdl.port.connect(agt_mdl_fifo.blocking_get_export);
endfunction
这里引入了connect_phase。与build_phase及main_phase类似，connect_phase也是UVM内建的一个phase，它在build_phase执行完成之后马上执行。但是与build_phase不同的是，它的执行顺序并不是从树根到树叶，而是从树叶到树根——先执行driver和monitor的connect_phase，再执行agent的connect_phase，最后执行env的connect_phase。
2.3.6 加入scoreboard
在验证平台中加入了reference model和monitor之后，最后一步是加入scoreboard。 my_scoreboard的代码如下：
class my_scoreboard extends uvm_scoreboard;
my_transaction expect_queue[$];
//通过exp_port获取来源于reference model较的数据
uvm_blocking_get_port #(my_transaction) exp_port;
//通过act_port获取来源于o_agt的monitor的数据
uvm_blocking_get_port #(my_transaction) act_port;
`uvm_component_utils(my_scoreboard)
extern function new(string name, uvm_component parent = null);
extern virtual function void build_phase(uvm_phase phase);
extern virtual task main_phase(uvm_phase phase);
endclass
function my_scoreboard::new(string name, uvm_component parent = null);
super.new(name, parent);
endfunction
function void my_scoreboard::build_phase(uvm_phase phase);
super.build_phase(phase);
exp_port = new("exp_port", this);
act_port = new("act_port", this);
endfunction
task my_scoreboard::main_phase(uvm_phase phase);
my_transaction get_expect, get_actual, tmp_tran;
bit result;
super.main_phase(phase);
fork
while (1) begin
exp_port.get(get_expect);
expect_queue.push_back(get_expect);
end
while (1) begin
act_port.get(get_actual);
if(expect_queue.size() > 0) begin
tmp_tran = expect_queue.pop_front();
result = get_actual.my_compare(tmp_tran);
if(result) begin
`uvm_info("my_scoreboard", "Compare SUCCESSFULLY", UVM_LOW);
end
else begin
`uvm_error("my_scoreboard", "Compare FAILED");
$display("the expect pkt is");
tmp_tran.my_print();
$display("the actual pkt is");
get_actual.my_print();
end
end
else begin
`uvm_error("my_scoreboard", "Received from DUT, while Expect Que ue is empty");
$display("the unexpected pkt is");
get_actual.my_print();
end
end
join
endtask
function bit my_compare(my_transaction tr);
bit result;
if(tr == null)
`uvm_fatal("my_transaction", "tr is null!!!!")
result = ((dmac == tr.dmac) &&
(smac == tr.smac) &&
(ether_type == tr.ether_type) &&
(crc == tr.crc));
if(pload.size() != tr.pload.size())
result = 0;
else
for(int i = 0; i < pload.size(); i++) begin
if(pload[i] != tr.pload[i])
result = 0;
end
return result;
endfunction
my_scoreboard要比较的数据一是来源于reference model，二是来源于o_agt的monitor。前者通过exp_port获取，而后者通过act_port获取。在main_phase中通过fork建立起了两个进程，一个进程处理exp_port的数据，当收到数据后，把数据放入expect_queue中；
另外一个进程处理act_port的数据，这是DUT的输出数据，当收集到这些数据后，从expect_queue中弹出之前从exp_port收到的数据，并调用my_transaction的my_compare函数。
采用这种比较处理方式的前提是exp_port要比act_port先收到数据
完成my_scoreboard的定义后，也需要在my_env中将其实例化
2.3.7 加入field_automation机制
在2.3.3节中引入my_mointor时，在my_transaction中加入了my_print函数；在2.3.5节中引入reference model时，加入了my_copy 函数；在2.3.6节引入scoreboard时，加入了my_compare函数。上述三个函数虽然各自不同，但是对于不同的transaction来说，都是类似的：它们都需要逐字段地对transaction进行某些操作。
UVM中的 field_automation机制，使用uvm_field系列宏实现过定义某些规则自动实现这三个函数
class my_transaction extends uvm_sequence_item;
rand bit[47:0] dmac; //48bit的以太网目的地址
rand bit[47:0] smac; //smac是48bit的以太网源地址
rand bit[15:0] ether_type; //ether_type是以太网类型
rand byte pload[]; //pload是其携带数据的大小
rand bit[31:0] crc; //CRC是前面所有数据的校验值
constraint pload_cons{ //大小被限制在46～1500byte
pload.size >= 46;
pload.size <= 1500;
}
function bit[31:0] calc_crc();
return 32'h0;
endfunction
function void post_randomize(); //post_randomize是SystemVerilog中提供的一个函数
crc = calc_crc;
endfunction
`uvm_object_utils_begin(my_transaction)
`uvm_field_int(dmac, UVM_ALL_ON)
`uvm_field_int(smac, UVM_ALL_ON)
`uvm_field_int(ether_type, UVM_ALL_ON)
`uvm_field_array_int(pload, UVM_ALL_ON)
`uvm_field_int(crc, UVM_ALL_ON)
`uvm_object_utils_end
function new(string name = "my_transaction");
super.new(name);
endfunction
function void my_print();
$display("dmac = %0h", dmac);
$display("smac = %0h", smac);
$display("ether_type = %0h", ether_type);
for(int i = 0; i < pload.size; i++) begin
$display("pload[%0d] = %0h", i, pload[i]);
end
$display("crc = %0h", crc);
endfunction
endclass
当使用上述宏注册之后，可以直接调用copy、compare、print等函数，而无需自己定义
引入field_automation机制的另外一大好处是简化了driver和monitor ，my_driver的drv_one_pkt任务可以简化为：
//引入field_automation机制后的简化
task my_driver::drive_one_pkt(my_transaction tr);
byte unsigned data_q[];
int data_size;
data_size = tr.pack_bytes(data_q) / 8;
`uvm_info("my_driver", "begin to drive one pkt", UVM_LOW);
repeat(3) @(posedge vif.clk);
for ( int i = 0; i < data_size; i++ ) begin
@(posedge vif.clk);
vif.valid <= 1'b1;
vif.data <= data_q[i];
end
@(posedge vif.clk);
vif.valid <= 1'b0;
`uvm_info("my_driver", "end drive one pkt", UVM_LOW);
endtask
2.4 UVM的终极大作：sequence
2.4.1 在验证平台中加入sequencer
sequence机制用于产生激励, driver只负责驱动transaction，而不负责产生transaction.sequence机制有两大组成部分，一是sequence，二是sequencer。先介绍sequencer。一个sequencer的定义如下：
class my_sequencer extends uvm_sequencer #(my_transaction);
function new(string name, uvm_component parent);
super.new(name, parent);
endfunction
`uvm_component_utils(my_sequencer)
endclass
sequencer的定义非常简单，派生自uvm_sequencer，并且使用uvm_component_utils宏来注册到factory中。uvm_sequencer是一个参数化的类，其参数是my_transaction，即此sequencer产生的transaction的类型。
sequencer产生transaction，而driver负责接收transaction。
在加入sequencer后，整个UVM树的结构变成如图所示的形式。
2.4.2 sequence机制
sequence不属于验证平台的任何一部分，从本质上来说，sequencer是一个uvm_component，而sequence是一个uvm_object，一个sequence应该使用uvm_object_utils宏注册到factory中。
class my_sequence extends uvm_sequence #(my_transaction);
my_transaction m_trans;
function new(string name= "my_sequence");
super.new(name);
endfunction
virtual task body();
repeat (10) begin
`uvm_do(m_trans)
end
#1000;
endtask
`uvm_object_utils(my_sequence)
endclass
每一个sequence都应该派生自uvm_sequence，并且在定义时指定要产生的transaction的类型，
每一个 sequence都有一个body任务，当一个sequence启动之后，会自动执行body中的代码。
UVM_do的作用：
1、 创建一个my_transaction的实例m_trans
2、将其随机化
3、最终将其送给sequencer。
一个sequence在向sequencer发送transaction前，要先向sequencer发送一个请求，sequencer把这个请求放在一个仲裁队列中。作 为sequencer，它需做两件事情：第一，检测仲裁队列里是否有某个sequence发送transaction的请求；第二，检测driver是否申请 transaction。
1、如果仲裁队列里有发送请求，但是driver没有申请transaction，那么sequencer将会一直处于等待driver的状态，直到driver申请新的transaction。
2、如果仲裁队列中没有发送请求，但是driver向sequencer申请新的transaction，那么sequencer将会处于等待sequence的状态。
3、如果仲裁队列中有发送请求，同时driver也在向sequencer申请新的transaction，那么将会同意发送请求，sequence产生 transaction并交给sequencer，最终driver获得这个transaction。
driver如何向sequencer申请transaction？
在uvm_driver中有成员变量seq_item_port，而在uvm_sequencer中有成员变量seq_item_export，这两者之间可以建立一个“通道”。在my_agent中， 使用connect函数把两者联系在一起：
//my_agent.sv
function void my_agent::connect_phase(uvm_phase phase);
super.connect_phase(phase);
if (is_active == UVM_ACTIVE) begin
drv.seq_item_port.connect(sqr.seq_item_export);
end
ap = mon.ap;
endfunction
2.4.3 default_sequence的使用
使用default_sequence的方式非常简单，只需要在某个component（如my_env）的build_phase中设置如下代码即可：
uvm_config_db#(uvm_object_wrapper)::set(this,
"i_agt.sqr.main_phase",
"default_sequence",
my_sequence::type_id::get());
这是除了在top_tb中通过config_db设置virtual interface后再一次用到config_db的功能，
2.5建造测试用例
目前树根是my_env, ，树根是一个基于uvm_test派生的类,真正的测试用例都是基于base_test派生的一个类。
//base_test.sv
class base_test extends uvm_test;
my_env env;
function new(string name = "base_test", uvm_component parent = null);
super.new(name,parent);
endfunction
extern virtual function void build_phase(uvm_phase phase);
extern virtual function void report_phase(uvm_phase phase);
`uvm_component_utils(base_test)
endclass
function void base_test::build_phase(uvm_phase phase);
super.build_phase(phase);
env = my_env::type_id::create("env", this);
uvm_config_db#(uvm_object_wrapper)::set(this,
"env.i_agt.sqr.main_phase",
"default_sequence",
my_sequence::type_id::get());
endfunction
function void base_test::report_phase(uvm_phase phase);
uvm_report_server server;
int err_num;
super.report_phase(phase);
server = get_report_server();
err_num = server.get_severity_count(UVM_ERROR);
if (err_num != 0) begin
$display("TEST CASE FAILED");
end
else begin
$display("TEST CASE PASSED");
end
endfunction
base_test派生自uvm_test，使用uvm_component_utils宏来注册到factory中，通常在base_test中做如下事情：第一，设置整个验证平台的超时退出时间；第二，通过config_db设置验证平台中某些参数的值。
2.5.2 UVM中测试用例的启动
要测试一个DUT是否按照预期工作，需要对其施加不同的激励，这些激励被称为测试向量或pattern。在命令行中指定参数来启动不同的测试用例
//启动my_case0
initial begin
run_test("my_case0");
end
//启动my_case1
initial begin
run_test("my_case1");
end
这修改代码，重新编译后才能运行，不太方便，于是可以这样
initial begin
run_test();
end
//UVM会利用UVM_TEST_NAME从命令行中寻找测试用例的名字
<sim command>
+UVM_TEST_NAME=my_case0
第3章 UVM基础
3.1 uvm_component与uvm_object
3.1.1uvm_component派生自uvm_object
uvm_object是UVM中最基本的类,uvm_component有两大特性是uvm_object所没有的，一是通过在new的时候指定parent参数来形成一种树形的组织结构，二是有phase的自动执行特点.
扫一扫
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
