0，引言

在上一篇文章《PCIe从入门到精通之五：PCIe分层结构》中，我们介绍了PCIe分为四层（应用层、事务层、数据链路层和物理层）。在这一篇文章中我们继续介绍PCIe数据包packet如何在各层之间传输的。

所有PCIe主题的文章都会收录在《深入浅出聊PCIehttps://mp.weixin.qq.com/mp/appmsgalbum?__biz=MzU3NDY3OTA2Nw==&action=getalbum&album_id=4142016342255960068#wechat_redirect》合集里，欢迎评阅。

需要下载PCIe学习资料标准的朋友（pdf格式），请关注本微信公众号“硬件工程师宝典”，在对话框内回复“PCIe”，将获取标准下载链接。

一，PCIe数据包packet的种类

数据包(packet)是PCIe总线传输数据的最小单元。最原始要传输的数据我们称之为data payload。想象一下总公司(Root Complex)要派员工(Data Payload)到下属的分公司(Endpoint)出差。员工(Data Payload)从事务层出发，每到一层就会对上层来的数据进行打包，每一层都要秀一下存在感嘛，否则哪儿来的performance。打包后的数据作为下一层的原始数据再进行打包，这就像人穿衣服一样。员工(Data Payload)一开始是一丝不挂的，在事务层我们给他穿上了内衣，在数据链路层我们给他穿上了秋衣，在物理层我们给他穿上了外套。这样武装整齐，员工(Data Payload)就可以出门乘坐Root Complex和Endpoint之间的高铁了。

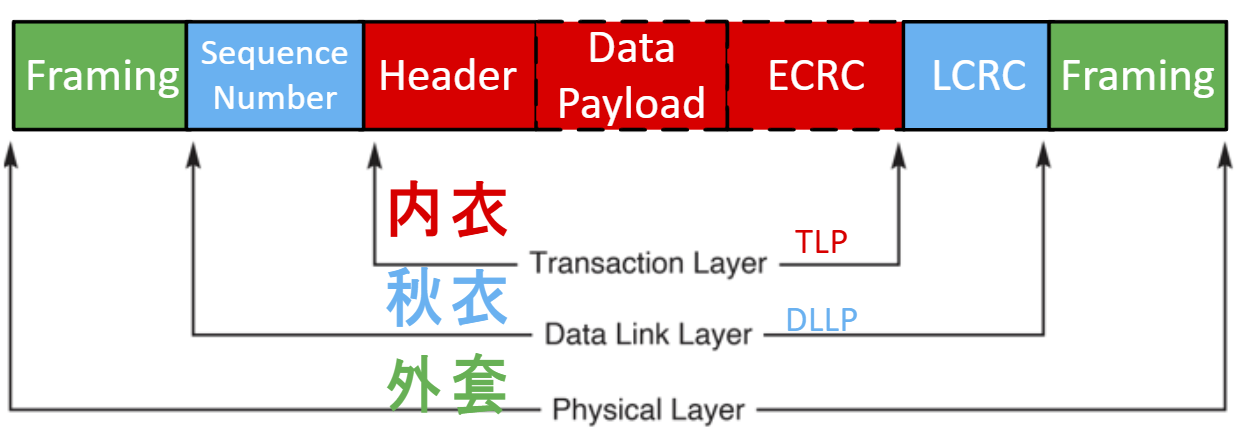

如下图所示，事务层给Data Payload穿加上了内衣（Header和ECRC），我们称之为TLP（Transaction Layer Packet），如图中红色部分所示；数据链路层给数据包(packet)穿上了秋衣（Sequence Number和LCRC），我们称之DLLP（Data Link Layer Packet），如图中蓝色部分所示；物理层数据链路层给数据包(packet)穿上了外套（两个Framing），如图中绿色部分所示。
