单片机用switch语句控制一个点阵滚动显示文字

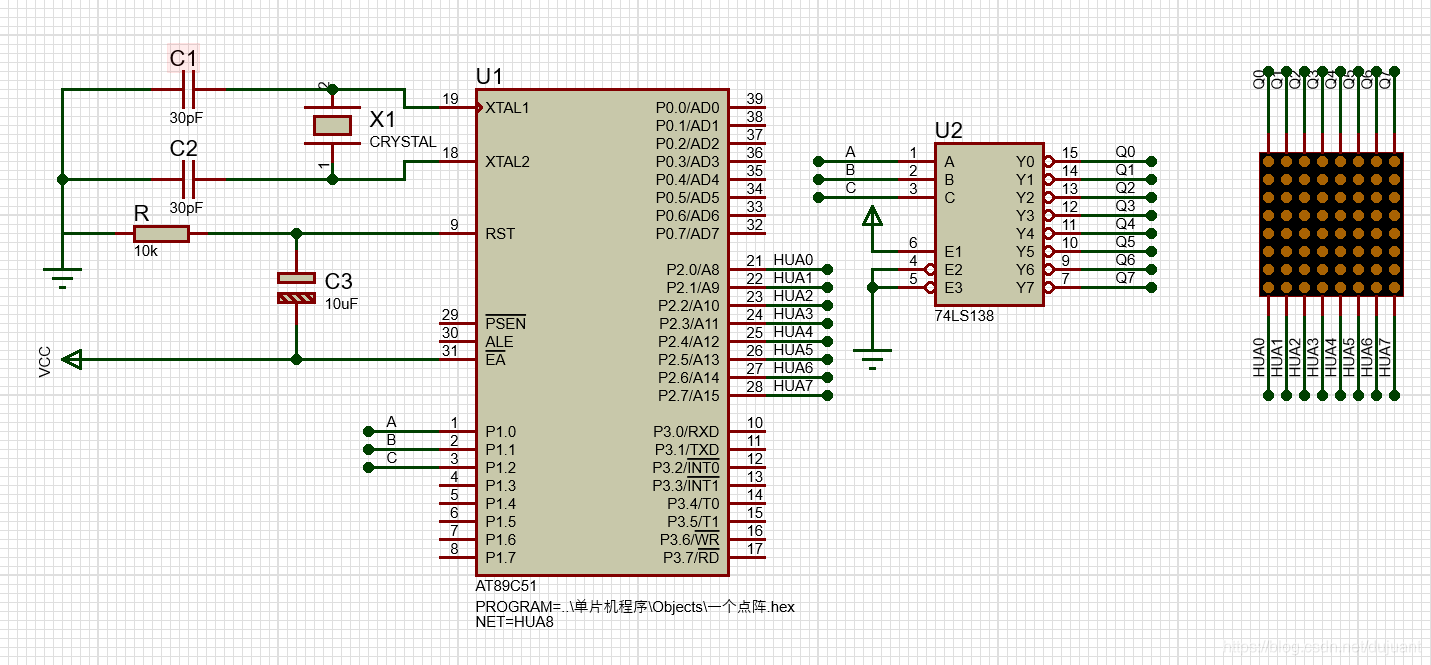

PROTEUS仿真电路图：

电路图原理：

用74LS138译码器控制点阵的阴极端口，P2口控制阳极端口，也即是字形代码输入端。

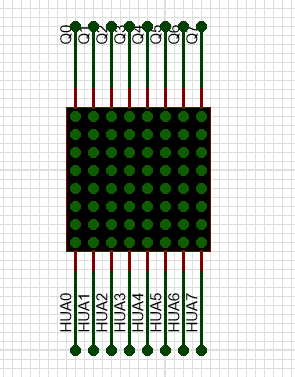

仿真效果图：

C语言程序代码：

#include <REGX51.H>
#include <at89x51.h>
sbit a=P1^0;
sbit b=P1^1;
sbit c=P1^2;

unsigned char code hua[50]=
{
	0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0,
	0x0,0x3E,0x8,0x8,0x8,0x8,0x3E,0x0,
	0x0,0x66,0x99,0x81,0x42,0x24,0x18,0x0,
    0x0,0x24,0x24,0x24,0x24,0x24,0x24,0x18,
    0x0,0x0,0x0,0x0,0x0,0x0,0x0,0x0
};

void main()
{
	TMOD=0x01;
	TH0=0xFC;
	TL0=0x67;
	EA=1;
	ET0=1;
	TR0=1;
	while(1);
}


void duan() interrupt 1
{
	static unsigned char i=0;//static很重要否则点阵不能正常显示，因为将其定义为静态变量后，每次中断产生后，他的值会保持原来的值，不会重新被置零，如果重复置零会造成点阵无法正确显示文字。
	static unsigned int index=0,time;
	TH0=0xFC;
	TL0=0x67;
	switch(i)
	{

		case 0:a=0;b=0;c=0;i++;P2=hua[index+0];break;
	    case 1:a=1;b=0;c=0;i++;P2=hua[index+1];break;
		case 2:a=0;b=1;c=0;i++;P2=hua[index+2];break;
		case 3:a=1;b=1;c=0;i++;P2=hua[index+3];break;
		case 4:a=0;b=0;c=1;i++;P2=hua[index+4];break;
		case 5:a=1;b=0;c=1;i++;P2=hua[index+5];break;
		case 6:a=0;b=1;c=1;i++;P2=hua[index+6];break;
		case 7:a=1;b=1;c=1;i=0;P2=hua[index+7];break;
	    default:break;
	}
	time++;
	if(time>=250)
	{
	time=0;
		index++;
		if(index>=32)
		{
			index=0;
		}

	}
}


PROTEUS仿真工程文件和HEX文件：

仿真工程和HEX文件
