瞬态二极管，有哪些？

东沃电子TVS瞬态二极管功率分类

最新推荐文章于 2025-05-29 15:27:00 发布

原创

最新推荐文章于 2025-05-29 15:27:00 发布 · 505 阅读

2 ·

CC 4.0 BY-SA版权

文章标签：

#其他

本文介绍了瞬态抑制TVS二极管的选型参数，如工作电压、钳位电压等，并按功率从200W到30000W详细列举了不同类型的TVS二极管，包括其封装形式和工作电压范围，强调TVS二极管的正确选型应在专业指导下进行。

瞬态抑制TVS二极管选型过程中，需要关注的参数有：工作电压、钳位电压、击穿电压、峰值脉冲功率、峰值脉冲电流、封装形式、漏电流等等。从这些参数中，就可以对TVS二极管分类，比较常用的还是从工作电压、封装形式、功率三方面进行分类。TVS瞬态二极管工作电压从3.3V-600V，其中200V以上工作电压TVS二极管归类为高压TVS；TVS瞬态二极管封装形式多样，根据表面形式，有直插和贴片之分；TVS瞬态二极管功率200W-30000W，甚至更高。接下来，瞬态二极管厂家东沃电子从功率为您分类，一起来看看TVS瞬态二极管到底哪些种类。以品牌东沃（DOWO）供应的TVS为例，进行分类阐述：

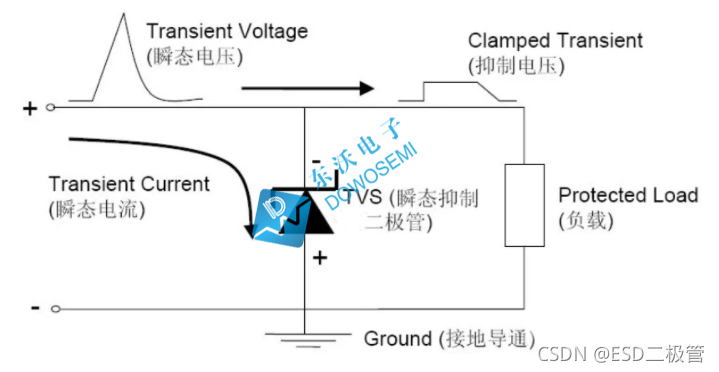

在这里插入图片描述

1）200W瞬态TVS二极管：SMF系列（SOD-123封装/工作电压3.3V-350V）、TPSMF系列（SOD-123封装/工作电压13V-58V）；

2）400W瞬态TVS二极管：SMF4L系列（SOD-123封装/工作电压5V-85V）、SMAJ系列（DO-214AC封装/工作电压5V-440V）、P4SMA系列（DO-214AC封装/工作电压6.8V-600V）、TPSMAJ系列（DO-214AC封装/工作电压10V-85V）、P4KE系列（DO-41封装/工作电压6.8V-600V）；

3）500W瞬态TVS二极管：SA系列（DO-15封装/工作电压5V-190V）、SAC系列（DO-15封装/工作电压5V-50V/低结电容50pF）、SACB系列（DO-214AA封装/工作电压5V-50V/低结电容45pF）、SACA系列（DO-214AC封装/工作电压5V-50V/低结电容50pF）、LCE系列（DO-201封装/工作电压6.5V-28V/低结电容100pF）；

4）600W瞬态TVS二极管：P6KE系列（DO-15封装/工作电压6.8V-600V）、SMBJ系列（DO-214AA封装/工作电压5.0V-440V）、P6SMB系列（DO-214AA封装/工作电压6.8V-6
