LIN总线接口静电保护专用器件:DW24DLC-B-S和DW24D-B-S

本文介绍了LIN总线在汽车电子系统中的作用,强调了在恶劣环境中对LIN总线进行静电保护的重要性。东沃电子提供专业的静电保护器件DW24DLC-B-S和DW24D-B-S,满足IEC和ISO等相关测试标准,确保LIN总线的安全运行。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

Local Interconnect Network,简称LIN,是针对汽车分布式电子系统而定义的一种串行通讯网络,成本比较低,用于实现汽车中的分布式电子系统控制。LIN总线的目的是现有汽车网络(比如CAN总线通讯)提供辅助功能,在不需要CAN总线的宽带和多功能的场合下,使用LIN总线能够大大地节约成本,比如智能传感器和制动装置之间的通讯就运用到了LIN总线。

众所周知,汽车的工作环境是极其恶劣的,浪涌SURGE、静电放电及电快速瞬变脉冲群EFT时常会发生在运行的汽车之中,这些对于行驶中的汽车而言,是潜在的威胁。为此,对于汽车中任何一个电子产品进行浪涌静电防护,是非常有必要的。其中,LIN总线静电保护,是新老电子工程师关注之一。那么,针对LIN总线,如何为其设计静电防护方案呢?

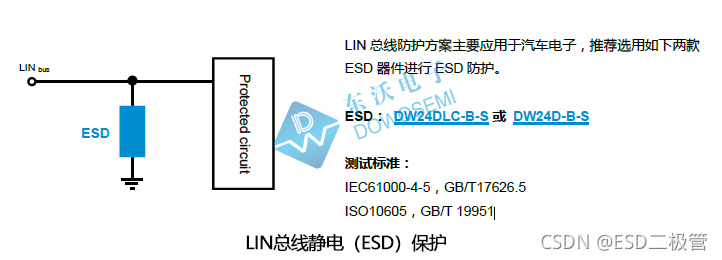

东沃电子DOWOSEMI,不仅是一家专业的电路保护器件厂商,同时还是一家优秀的方案设计服务商,在电源浪涌保护、通信接口静电保护、汽车电子抛负载保护等方案设计方面,有着丰富的实践经验,EMC测试实验室,为您的电路保护方案保驾护航。如下图:东沃电子FAE工程师设计的LIN总线静电保护方案:

LIN总线静电ESD保护

从图中可以看出,ESD静电保护器件推荐选用DW24DLC-B-S或DW24D-B-S为LIN总线安全护航,可通过IEC 61000-4-5、GB/T 17626.5、ISO 10605,GB/T 19951等测试标准。关于DW24DLC-B-S和DW24D-B-S静电二极管参数详情,如下:

1)ESD二极管DW24DLC-B-S

峰值脉冲功率:500W
峰值脉冲电流:9A(tp =8/20μs)
工作电压:24V
击穿电压:26.7V
钳位电压:54V
结电容:1pF
封装形式:SOD-323
丝印标识:CB
