PCIe个人理解专栏——【4】Symbol

        我们知道，从数据链路层下来的数据流（TLP/DLLP）需要经过一个编码，一个字节8bit编码后变为10bit，这个10bit我们称之为Symbol，中文称之为符号，也有很多文章叫字符，为了统一，本文也称之为字符，因为是数据编码，我们称之为数据字符，表示为Dxx.y；

        物理层本身还有一些控制字符，表示为Kxx.y，其中的xx表示为低5位，y表示高3位，如数据0x23（001 00011）的数据字符表示D3.1；

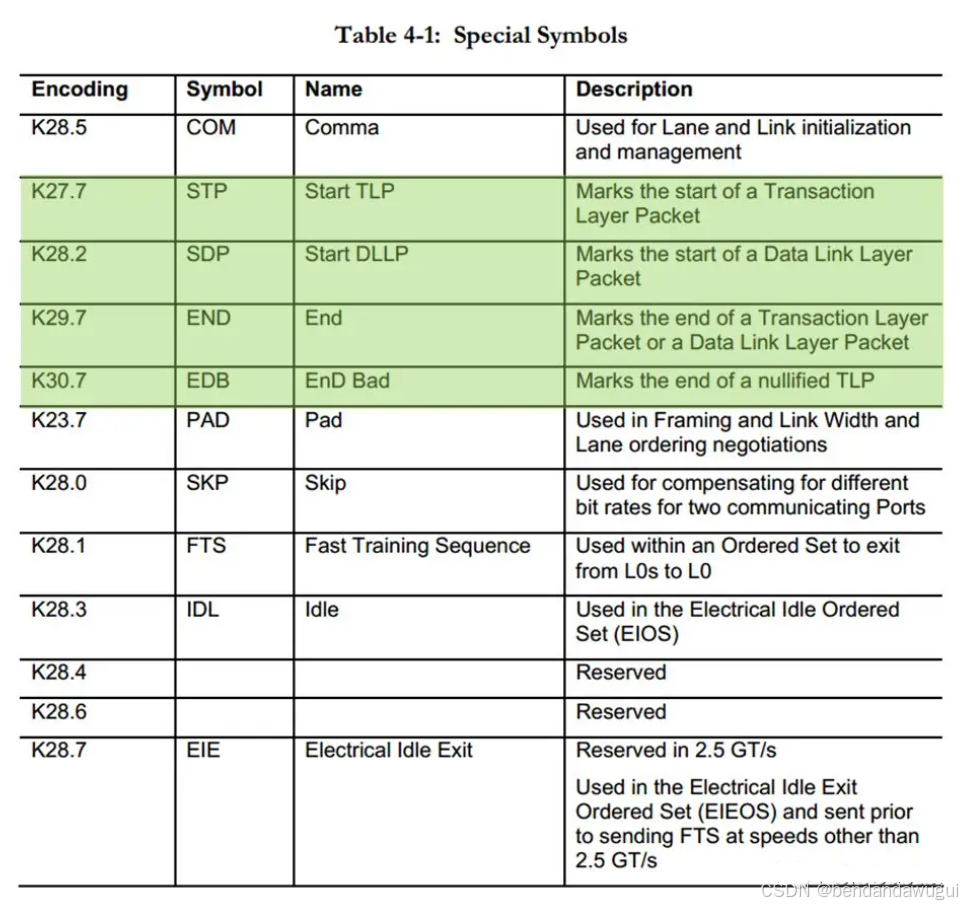

物理层常用的控制字符如下表所示：

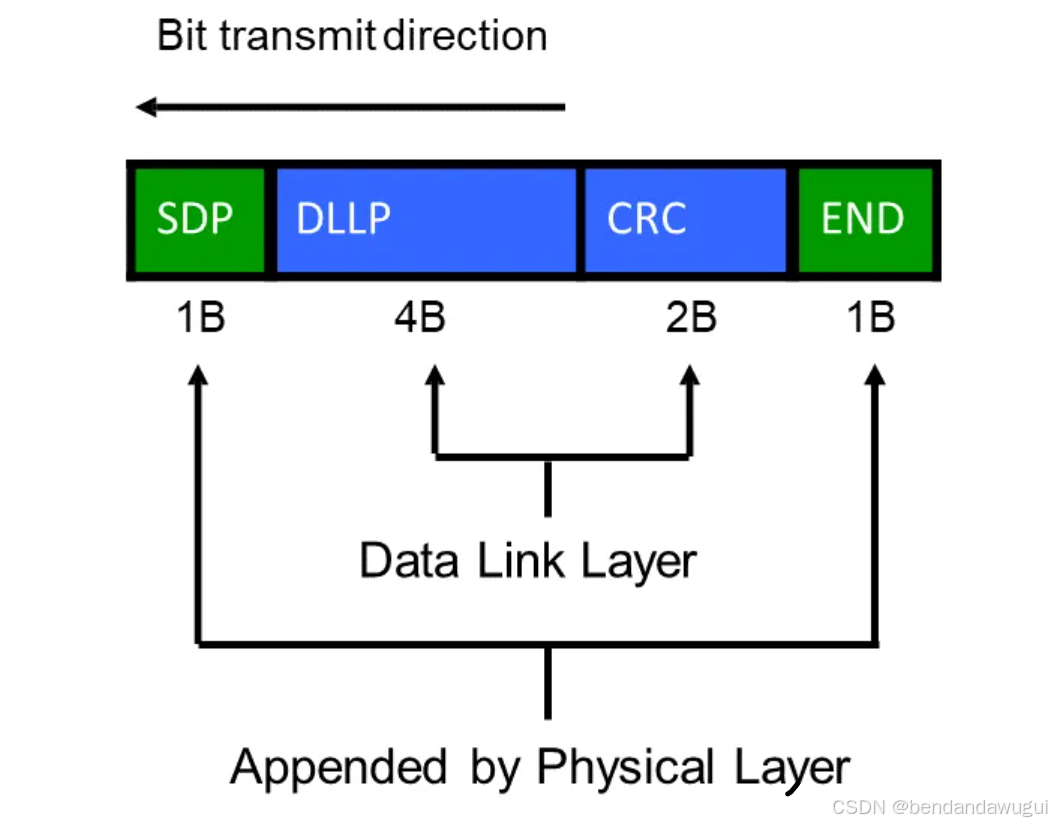

STP（start of TLP）控制字符表示后续跟着的是一个TLP报文，SDP（start of DLLP）表示后续跟着的是一个DLLP报文，结束符END/EDB前面已经讲过了，其他的COM,PAD,SKP,FTS.IDL控制字符都是物理层本身用于链路训练使用；





    注意：上述一级后面物理层相关的，我们讨论的都是gen1，gen2为准，gen3以及以后更改了编码方式和部分控制字符，略有不同，但并不影响我们对协议整体理解，因为协议规定，链路训练首先要求双方都从gen1开始；
