【PCIE系统学习】Gen1/2&Gen3/4 symobl与OrderSet概念对比

这个专栏要干的事：学习PCIE理论知识，学会PCIE IP/VIP的使用。可以达到上手做项目，而不是空有理论

适合谁看：正在学习PCIE 设计验证，但学的过于零散。想有对比的系统的学习。
低价收费的目的：抵制胡乱传播转载现象。

版本控制：便于增加内容以及勘误

版本	说明
v20230829	初始版本

1、8B10B/128B130B编码方式

1.1、8b10b

8b10b编码是为了

1.防止锁相环失锁，导致serdes时钟丢失。

2.防止连续相同电平太多，经过电容积分后导致电平漂移

3.能更好的把时钟嵌入到数据中

8b转10b 256情况->1024种情况，

为了保持直流平衡，设计原8b的每种值，都使用两种编码(正负极性)，根据上次发送的最后一个符号的失调来选择其中一个编码，因此需要512个编码。

然而，许多中性失调编码具有相同的值（例如D28.5），因此并非所有512个编码都被使用。

因此，超过一半的可能编码没有被使用，如果接收方看到这些编码，将被视为非法。

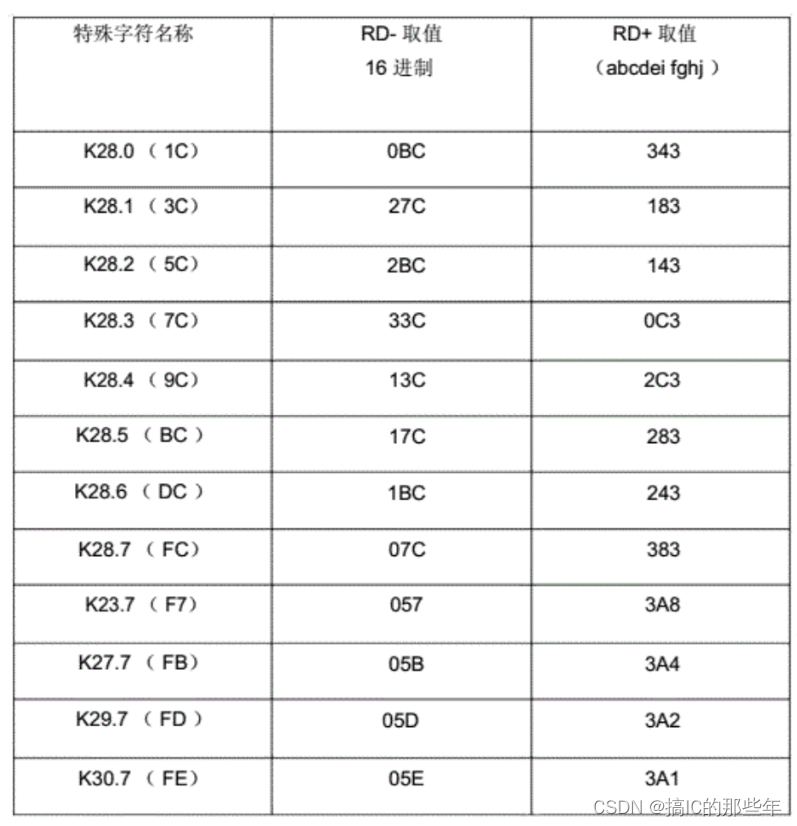

除了D数据码。还有一些K控制码: （D码就不写出来了）

D10.3的含义是8B的高三位为d3,低5位为d10。8b码即为:011 01010。

10b编码后的0和1分3种:4个0/6个1，6个0/4个1，5个0/5个1。
