时钟的原理

时钟管理单元是cortex-A9中用来管理各个时钟模块的核心单元，4412的时钟通过PLLS（锁相环）产生cpu总线外设所需要的各种频率的时钟信号
时钟是协调整个系统的频率， 所以为了整个系统ARM功耗最低，性能最好，采用多时钟频率的方法
我们这里使用的时钟是一个25HZ的晶振，通过倍频和分频来改变各个模块的频率

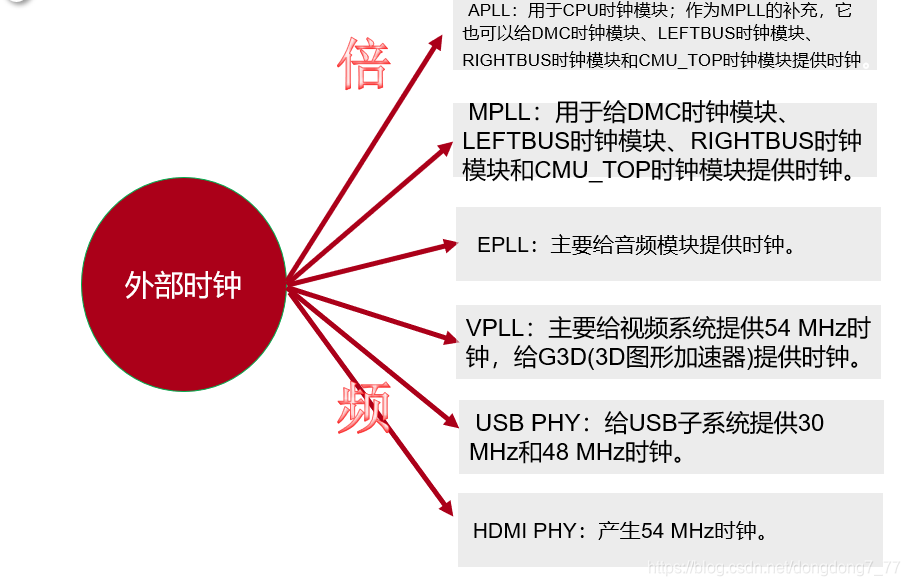

在这里插入图片描述

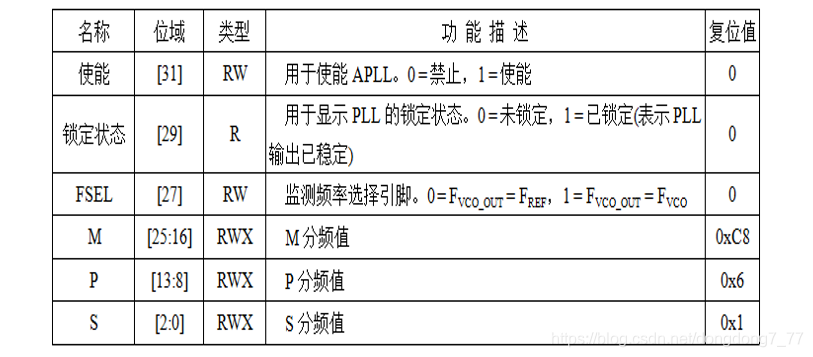

同样的我们可以通过手册的推荐值去配一个时钟的P,M,S，下面是一个AOLL_CON0 的表，我们可以通过寄存器去修改他们的值
在这里插入图片描述
在这里插入图片描述

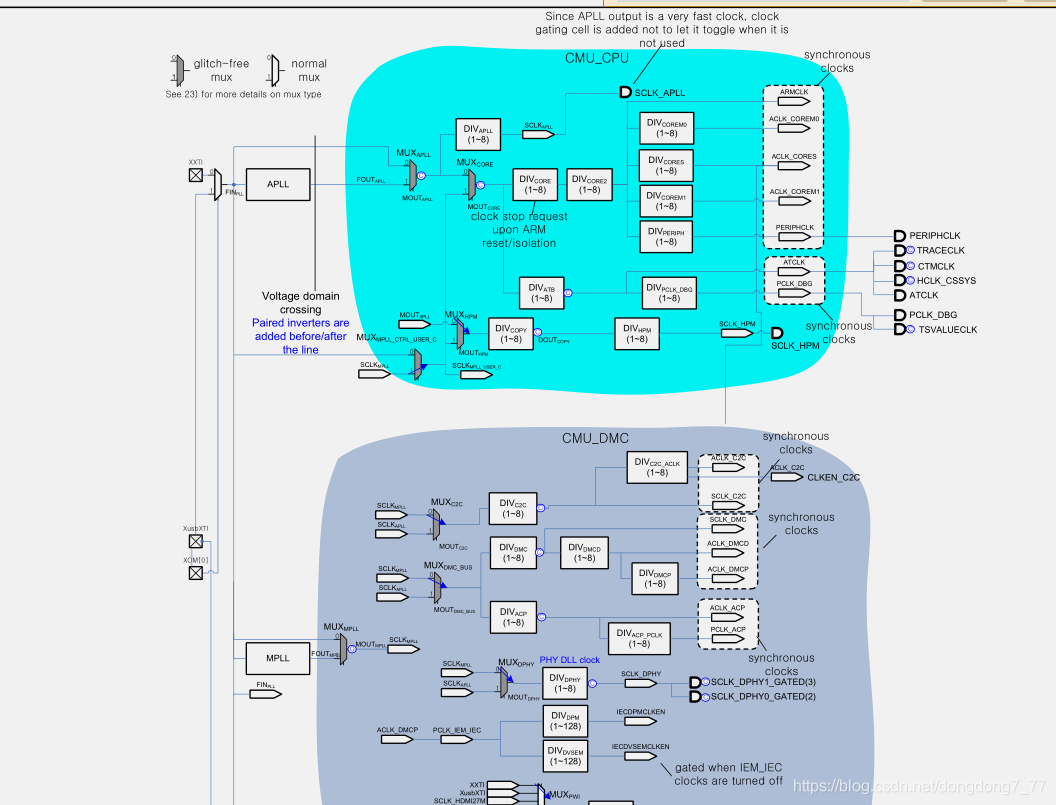

这个是时钟的关系图，我们可以看到，他就是通过一个晶振产生频率，之后通过FIN PLL的放大到各个模块去，这里就不赘述了
