基于标准外设库的LED流水灯

一、在keil中配置外设库

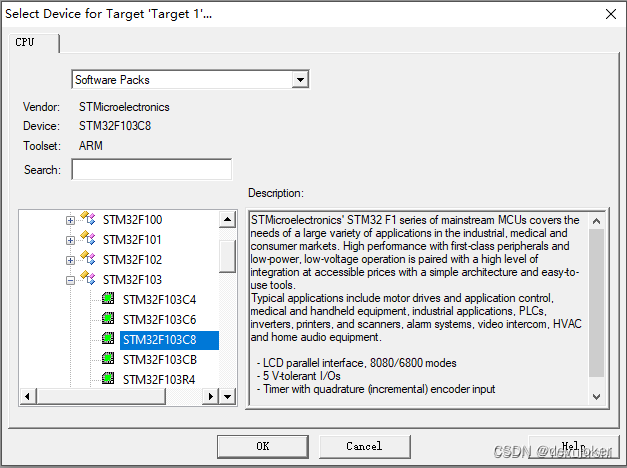

1.创建新工程并选择相应的芯片,这里选择为STM32F103C8芯片。
在这里插入图片描述

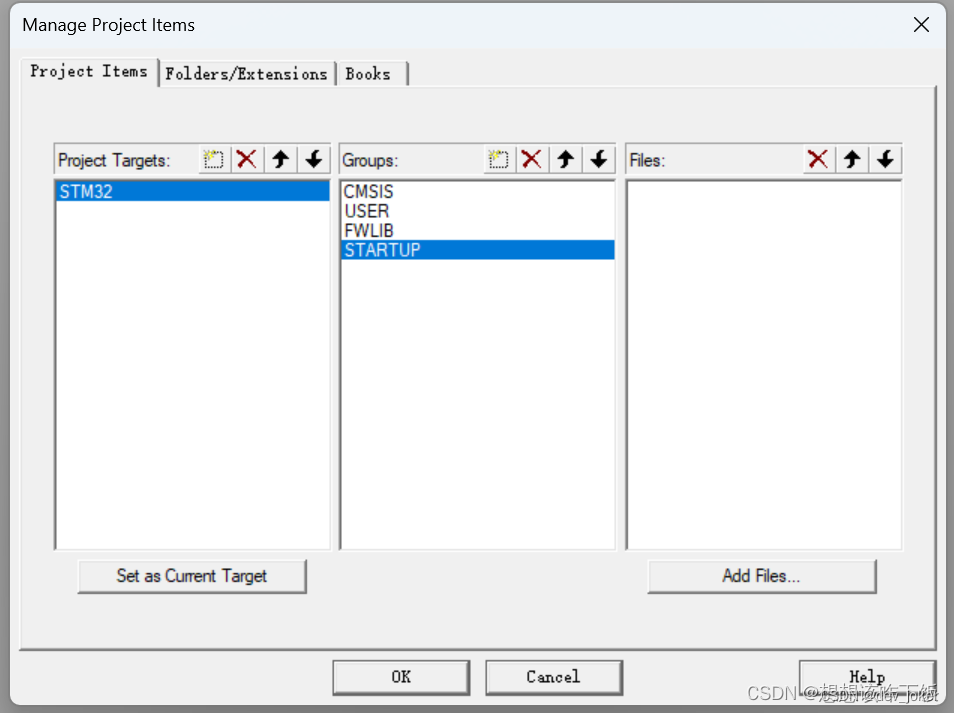

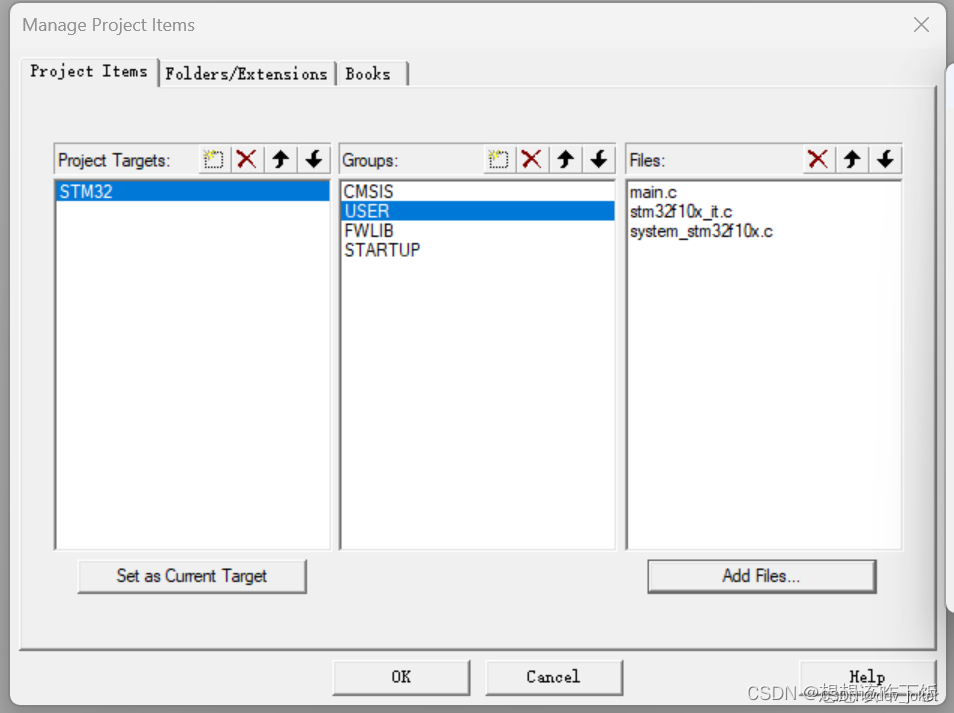

2.在Groups中依次添加CMSIS、USER、FWLIB、STARTUP
在这里插入图片描述

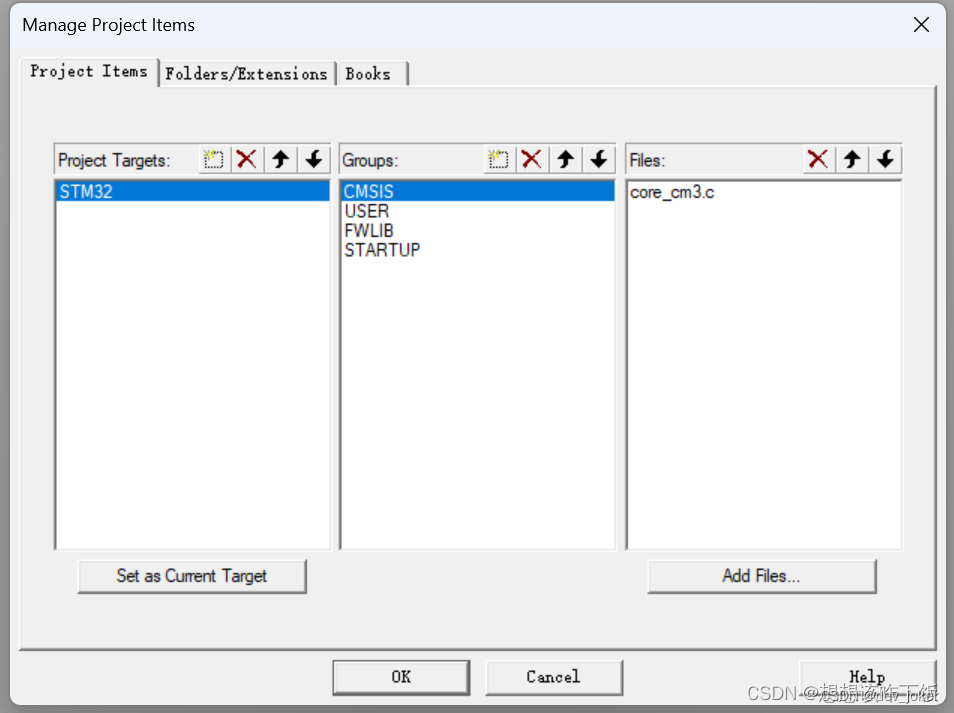

3.在Group内添加对应文件

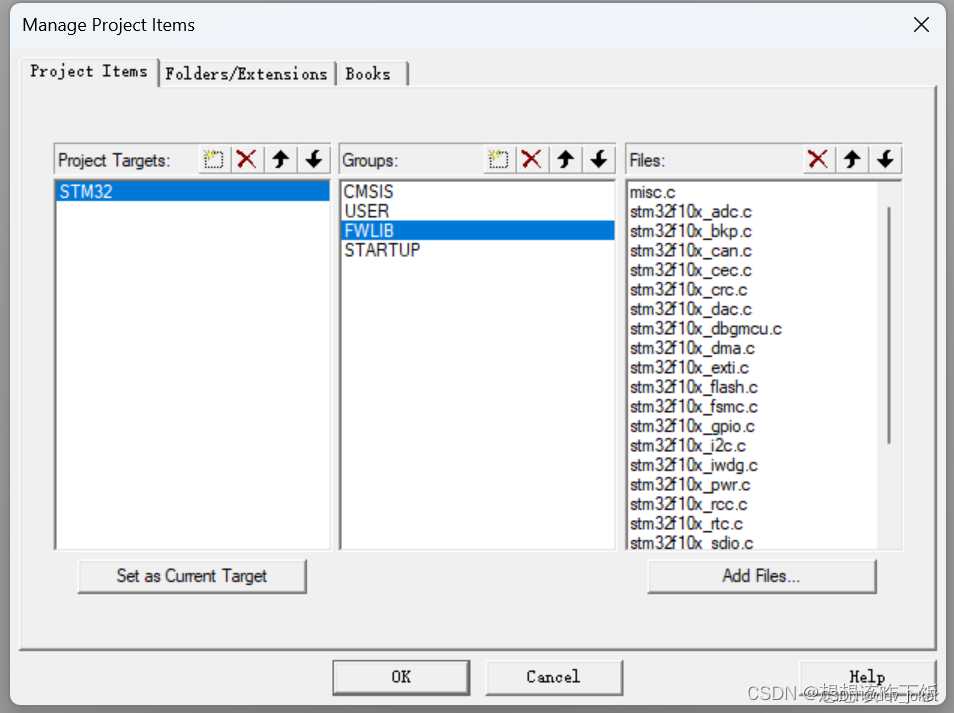

在这里插入图片描述4.FWLIB中添加src中的全部.c文件
在这里插入图片描述

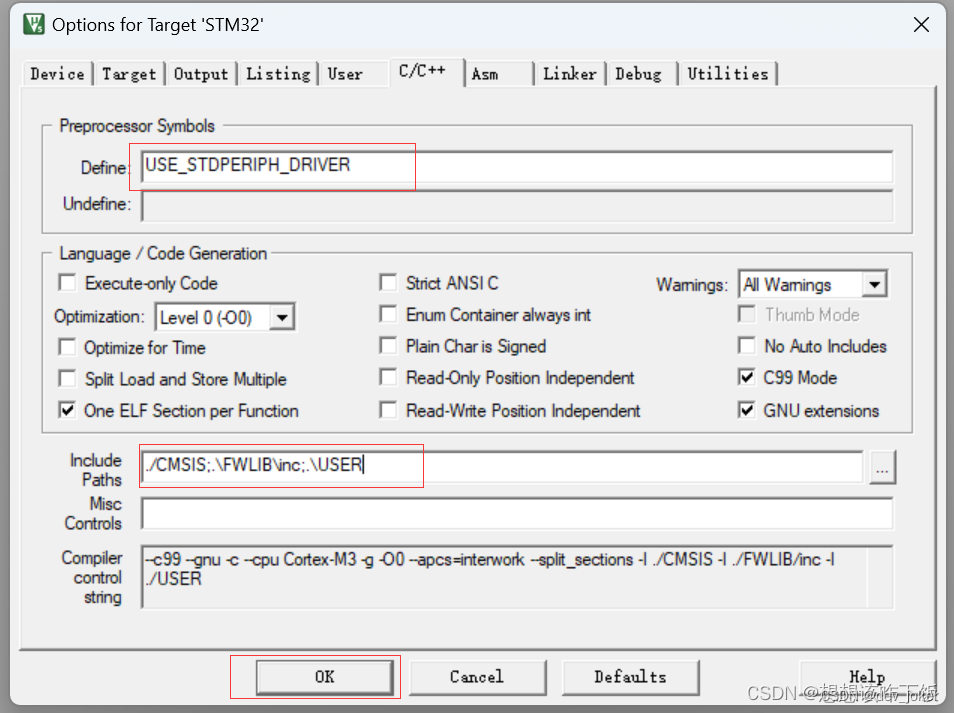

5.添加文件完成后,点击魔法棒进行以下设置:

在这里插入图片描述

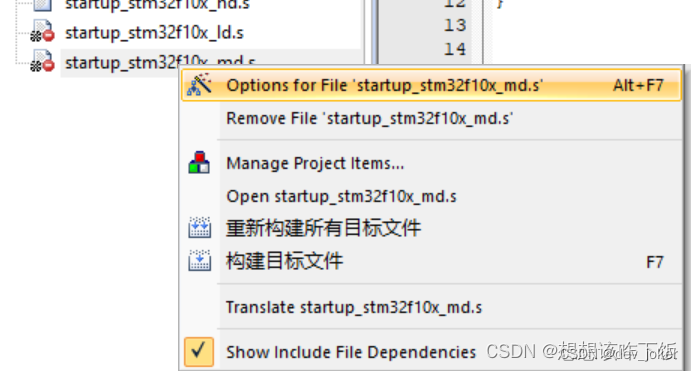

6.按照以下步骤对启动文件进行如下操作:
在这里插入图片描述

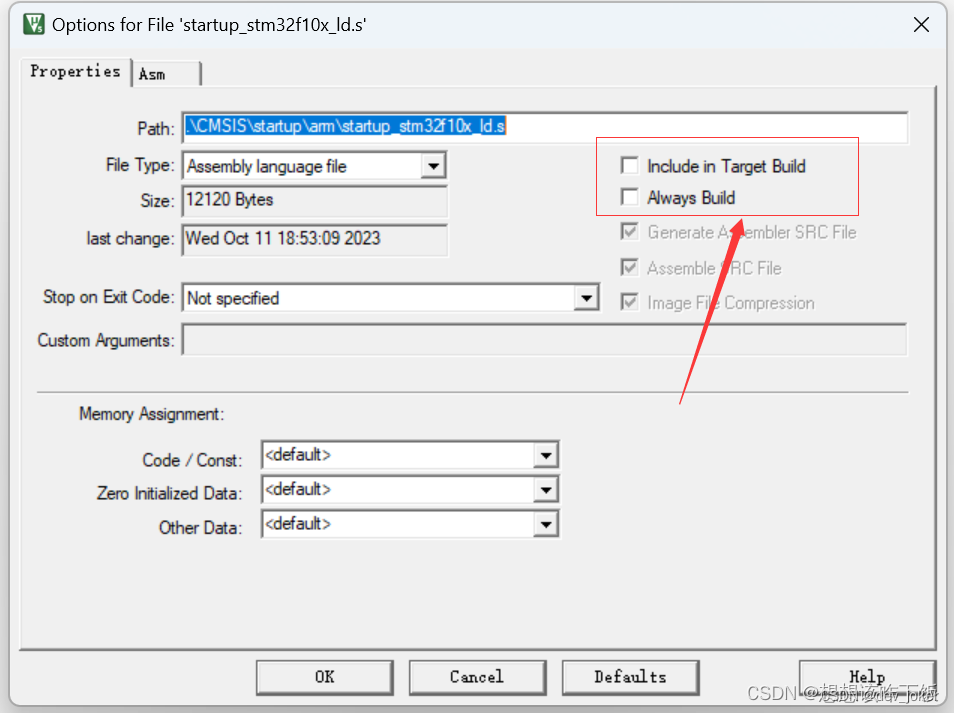

7.取消勾选:
在这里插入图片描述

8.完成创建

二、实验代码及实验结果


#include "stm32f10x.h"

void delay_s(void);

int main(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;              //定义一个GPIO_InitTypeDef类型的结构体
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;  //设置引脚模式为通用推挽输出
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_All;       //选择要控制的GPIO引脚
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //设置引脚速率为50MHz
	GPIO_Init(GPIOA, &GPIO_InitStructure);            //调用库函数,初始化GPIO

	while (1)
	{
		GPIO_Write(GPIOA, ~0x0001);	//0000 0000 0000 0001
		delay_s();
		GPIO_Write(GPIOA, ~0x0002);	//0000 0000 0000 0010
		delay_s();
		GPIO_Write(GPIOA, ~0x0004);	//0000 0000 0000 0100
		delay_s();
	}
}
void delay_s(void)
{
	volatile int i=0,j=0,k=0;
	for(i=1000;i>0;i--)
	{
		for(j=1000;j>0;j--)
		{
			for(k=6;k>0;k--);
		}
	}
}

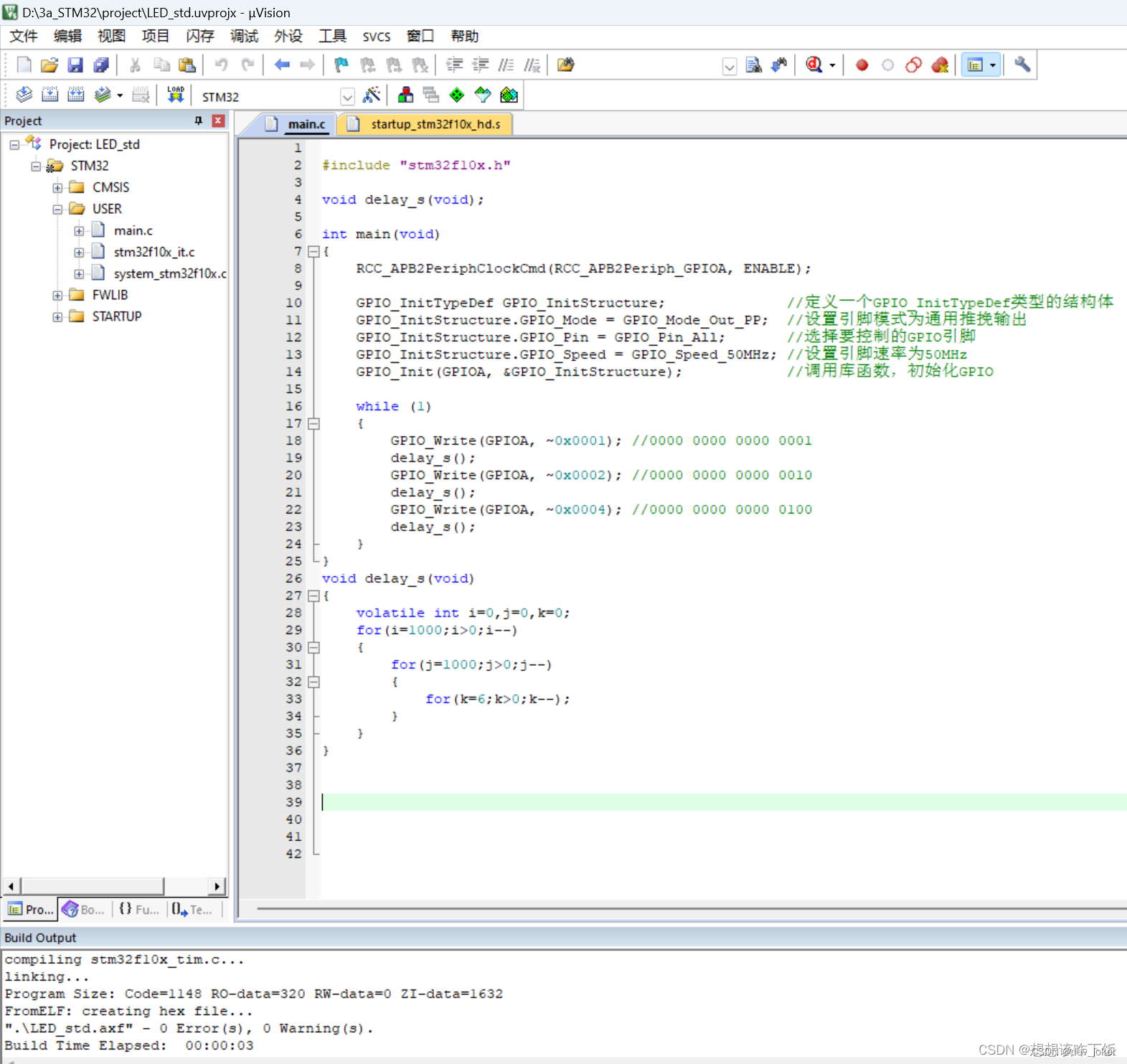

编译结果:(成功编译)

在这里插入图片描述
三、Keil5仿真流程

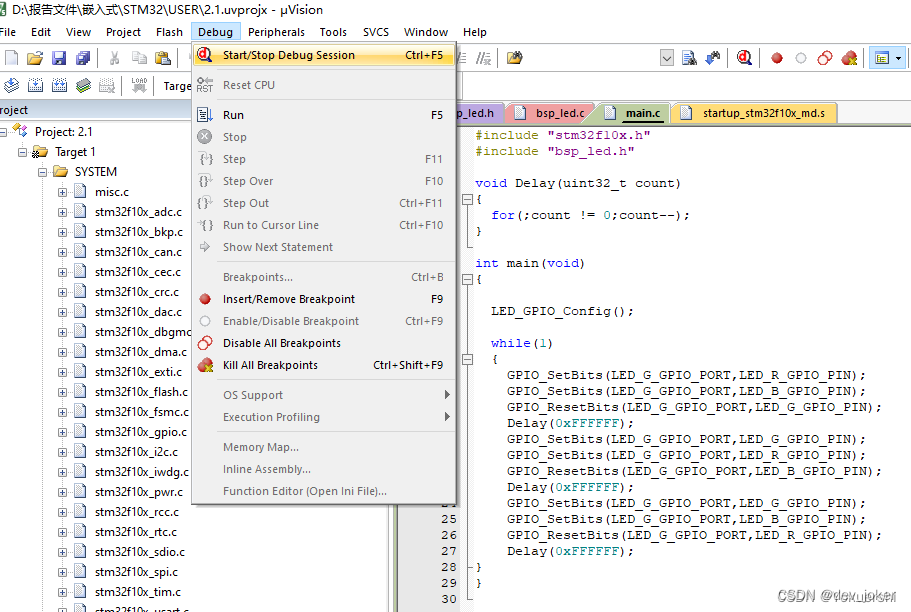

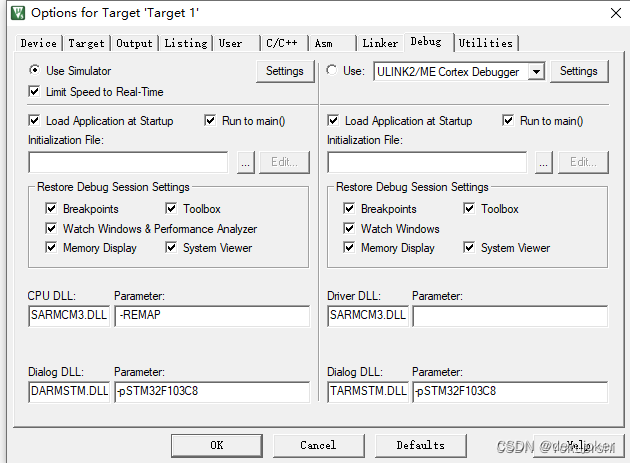

1.在“魔法棒”选项中Debug一栏中进行如下设置
在这里插入图片描述

2.使用Debug中如图所示选项进行运行
在这里插入图片描述

3.设置示波器选项

在这里插入图片描述

4.运行
在这里插入图片描述

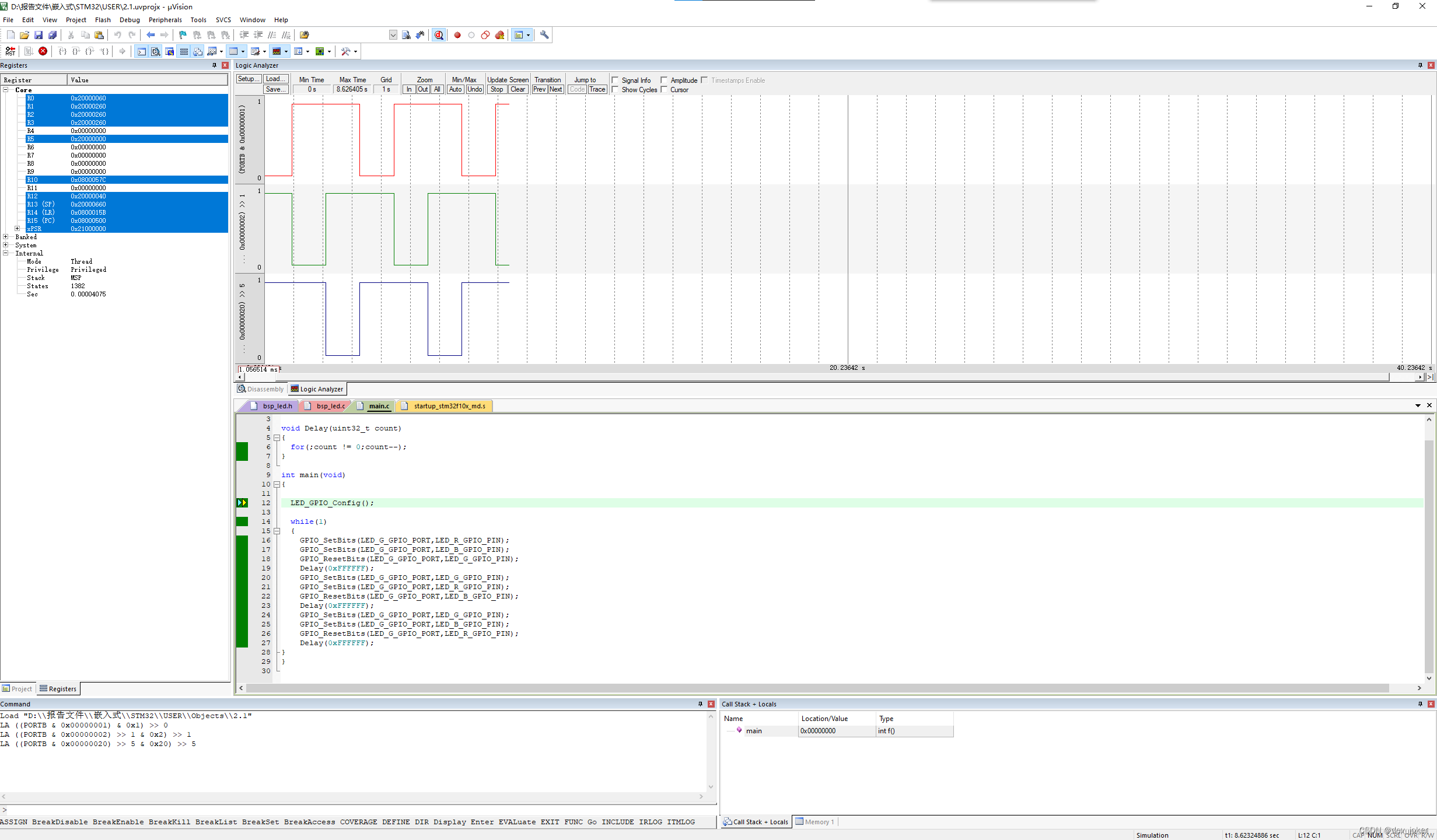

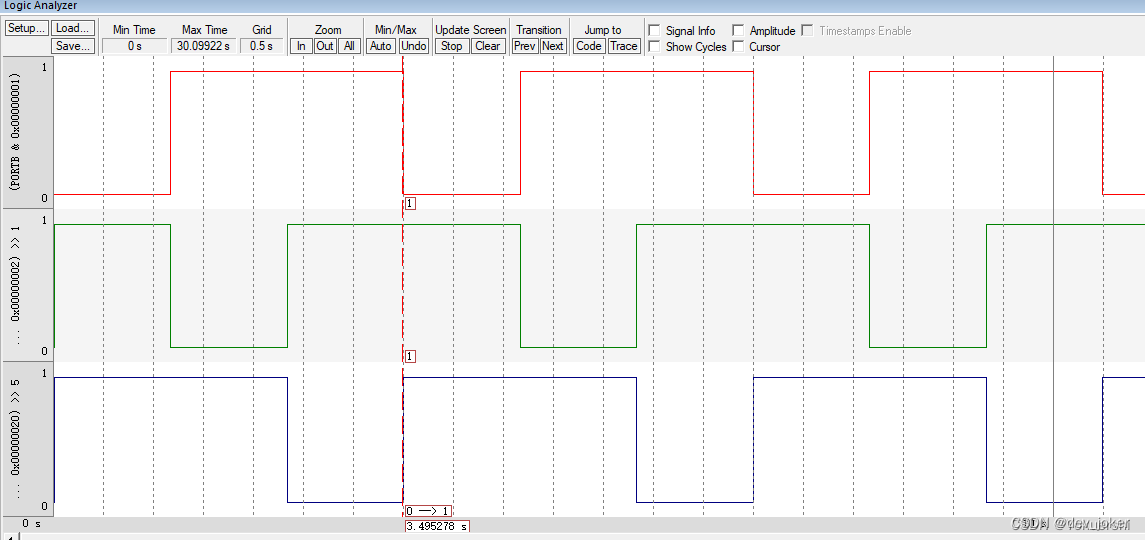

5.运行结果

在这里插入图片描述

由运行结果显示:开始时间为3.495278s,下一周期开始时间为6.990533s

所以可得其准确周期为3.495255s

三、总结

LED流水灯实验提供了一个重要的起点,帮助我们理解如何使用标准外设库来配置和控制GPIO引脚,以控制外部设备。此外,这个实验也引入了控制的时间因素,为以后涉及到时序控制的项目提供了基础。这种实验是学习嵌入式系统的基础,为更复杂的项目提供了坚实的基础。
